KY

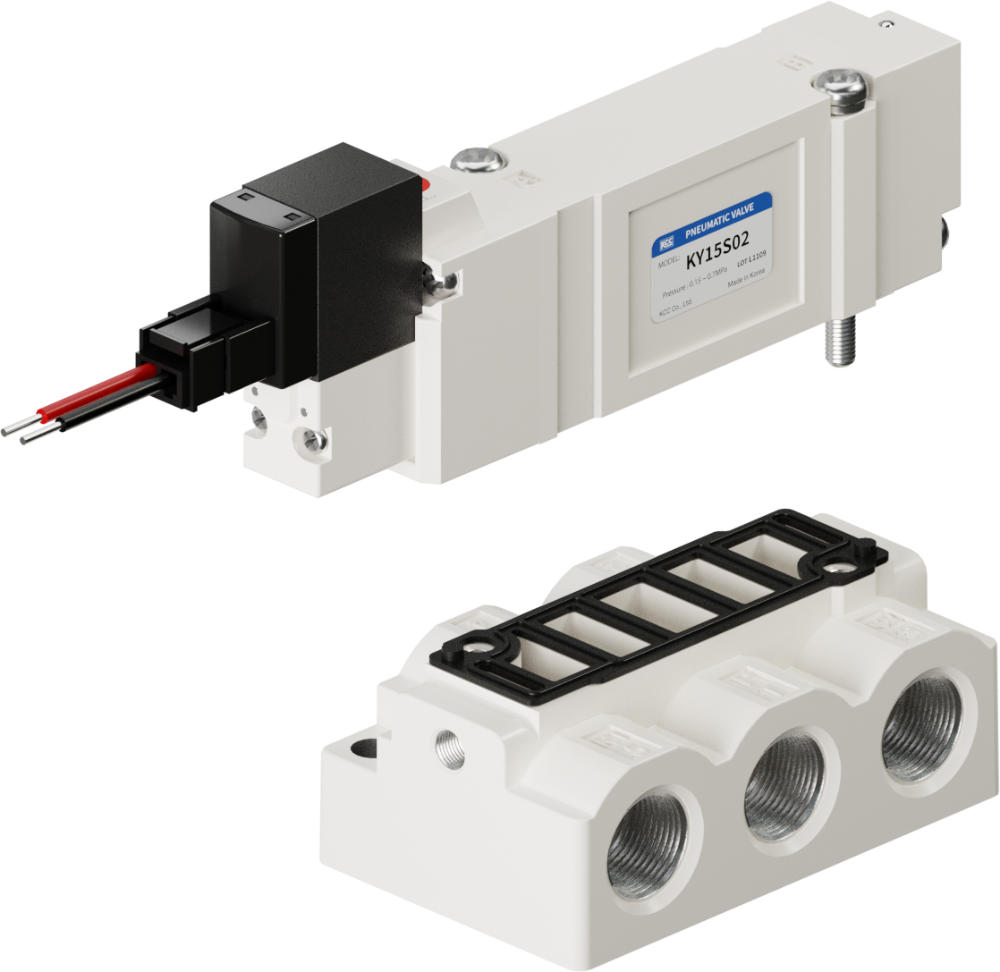

소형 솔레노이드 밸브

KCC

솔레노이드 작동

소형 밸브로 설치 면적을 최소화

저소비 전력형으로 PLC나 컴퓨터 제어 시스템에 최적

Type	KY10	KY15	KY18
유체	압축 공기, 불활성 가스
유효 단면적 ㎟(Cv)	S/D: 2.9(0.16) H/I/J: 2.4(0.13)	S/D: 9.0(0.5) H/I/J: 7.2(0.4)	S/D: 14.4(0.8) H/I/J: 10.8(0.6)
사용압력	S: 0.15~0.7MPa(1.5 ~ 7.0kgf/㎠) D: 0.1~0.7MPa(1.0 ~ 7.0kgf/㎠) H/I/J: 0.2~0.7MPa(2.0 ~ 7.0kgf/㎠)
최대 작동 빈도	S/D: 10 H/I/J: 3	S/D: 5 H/I/J: 3	S/D: 5 H/I/J: 3
응답시간 (0.5MPa 기준)	S: 12ms 이하, D: 10ms 이하, H/I/J: 15ms 이하	S: 19ms 이하, D: 18ms 이하, H/I/J: 32ms 이하	S: 31ms 이하, D: 27ms 이하, H/I/J: 50ms 이하
급유	무급유(단, 급유시 터빈유 ISO VG32또는 상당품)
수동조작	푸시-턴 락 방식
피상전력	플러그 콘넥터형(AC100V 50Hz, 110V 60Hz): 1.02VA /1.24VA 플러그 콘넥터형(AC220V 50Hz, 220V 60Hz): 1.58VA / 1.90VA
피상전력	-	DIN 콘넥터형(AC100V 50Hz, 110V 60Hz): 3.50VA/3.94VA DIN 콘넥터형(AC220V 50Hz, 220V 60Hz): 3.34VA/3.78VA
소비전력	플러그 콘넥터형(DC12/24V): 1.0W
소비전력	-	DIN 콘넥터형(DC12/24V): 2.7W/3.0W
정격전압	AC100V 50Hz/110V 60Hz, AC200V 50Hz/220V 60Hz, DC12/24V
허용전압 변동	정격전압의 ±10%
주위, 사용유체 온도	-5℃ ~ +50℃ (단, 동결이 없어야 함)
코일절연 종류	B종 (130℃이하)
작동방식	내부 파이롯트
파이롯트 배기방법	메인밸브 · 파이롯트 집합배기형
내충격/내진동	150/30m/s2
보호구조	방진
리드선 방식	플러그 콘넥터(M, L타입), DIN 콘넥터

*Din 콘넥터형은 KY15와 KY18에만 적용 가능합니다.
