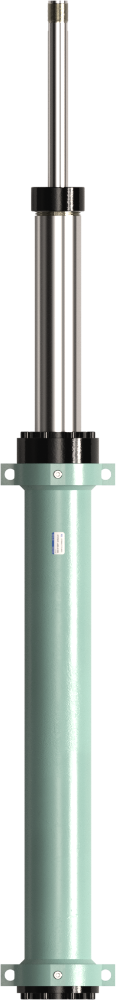

일반 사양
| Type |
10형 |
20형 |
30형 |
40형 |
50형 |
| 실린더 내경 |
1단: Ø63 2단: Ø40 |
1단: Ø90 2단: Ø65 |
1단: Ø110 2단: Ø80 |
1단: Ø125 2단: Ø90 |
1단: Ø140 2단: Ø100 |
| 사용압력 |
70kgf/㎠ (6.9MPa) |
| 최고 허용압력 |
로드측: 150kgf/㎠ (14.7MPa), 헤드측: 90kgf/㎠ (8.8MPa) |
| 내압력 |
로드측: 210kgf/㎠ (20.6MPa), 헤드측: 140kgf/㎠ (13.7MPa) |
| 최저 작동압력 |
로드측: 6kgf/㎠ (0.6MPa), 헤드측: 3kgf/㎠ (0.3MPa) |
| 사용속도 범위 |
10m/min |
9m/min |
8.4m/min |
7.7m/min |
7.1m/min |
| 최저 사용속도 |
0.06m/min |
| 사용유체 온도 |
-5℃ ~ 80℃(동결하지 않을 것) |
| 주변 온도 |
-10℃ ~ 50℃ |
| 쿠션 |
오리피스형 감쇠 기구 |
| 사용작동유 |
일반광물성 작동유 |

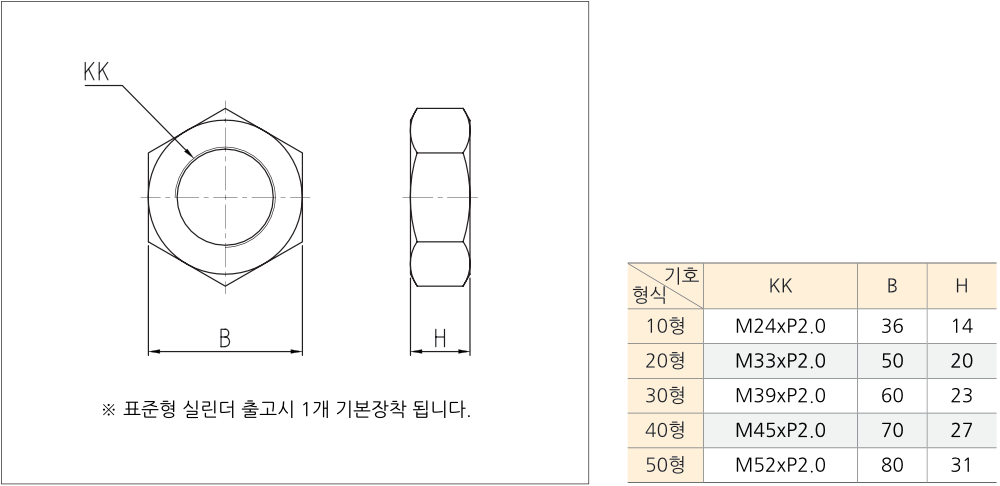

| 나사공차 |
KS 2급 |
| 지지형식 |

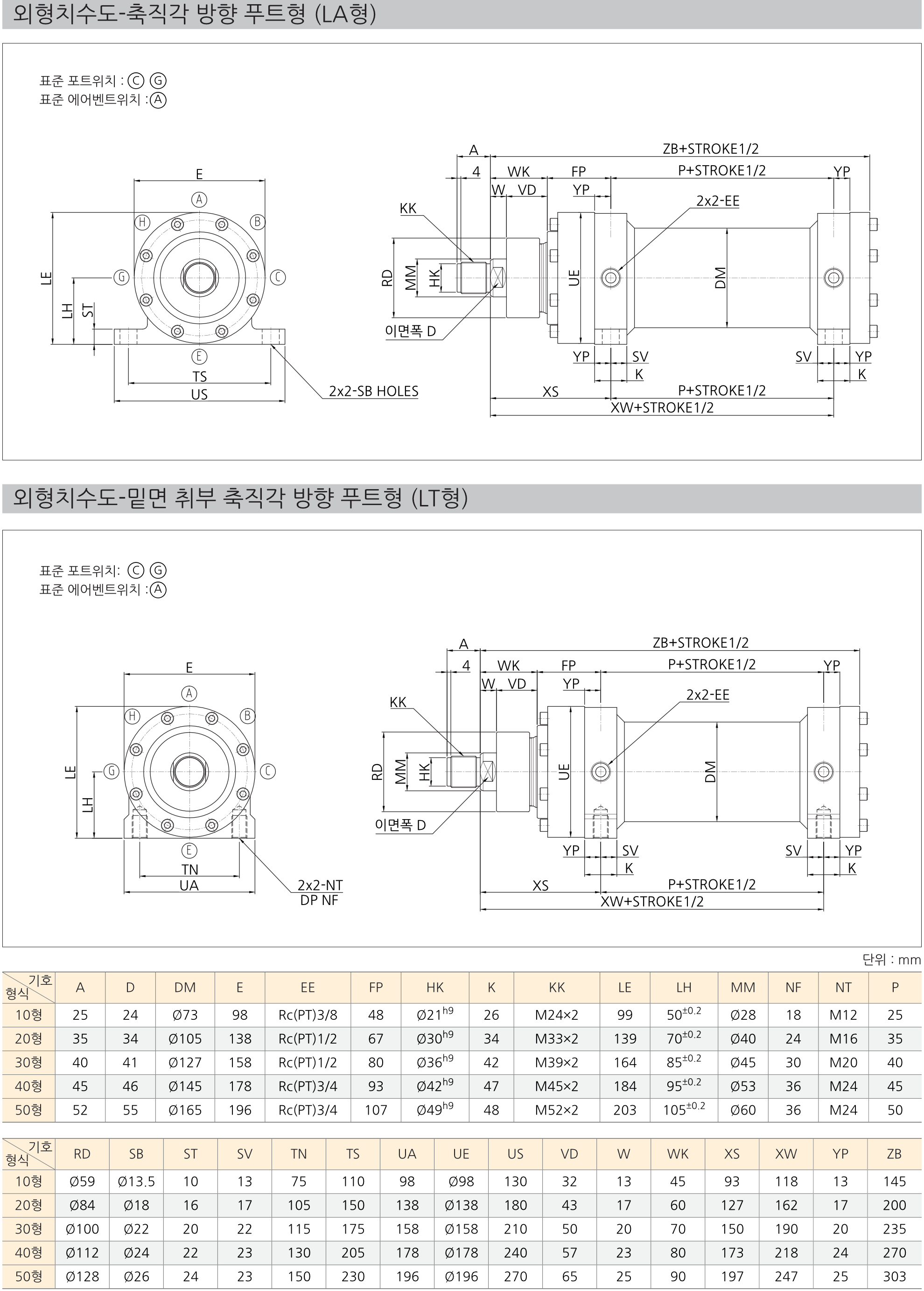

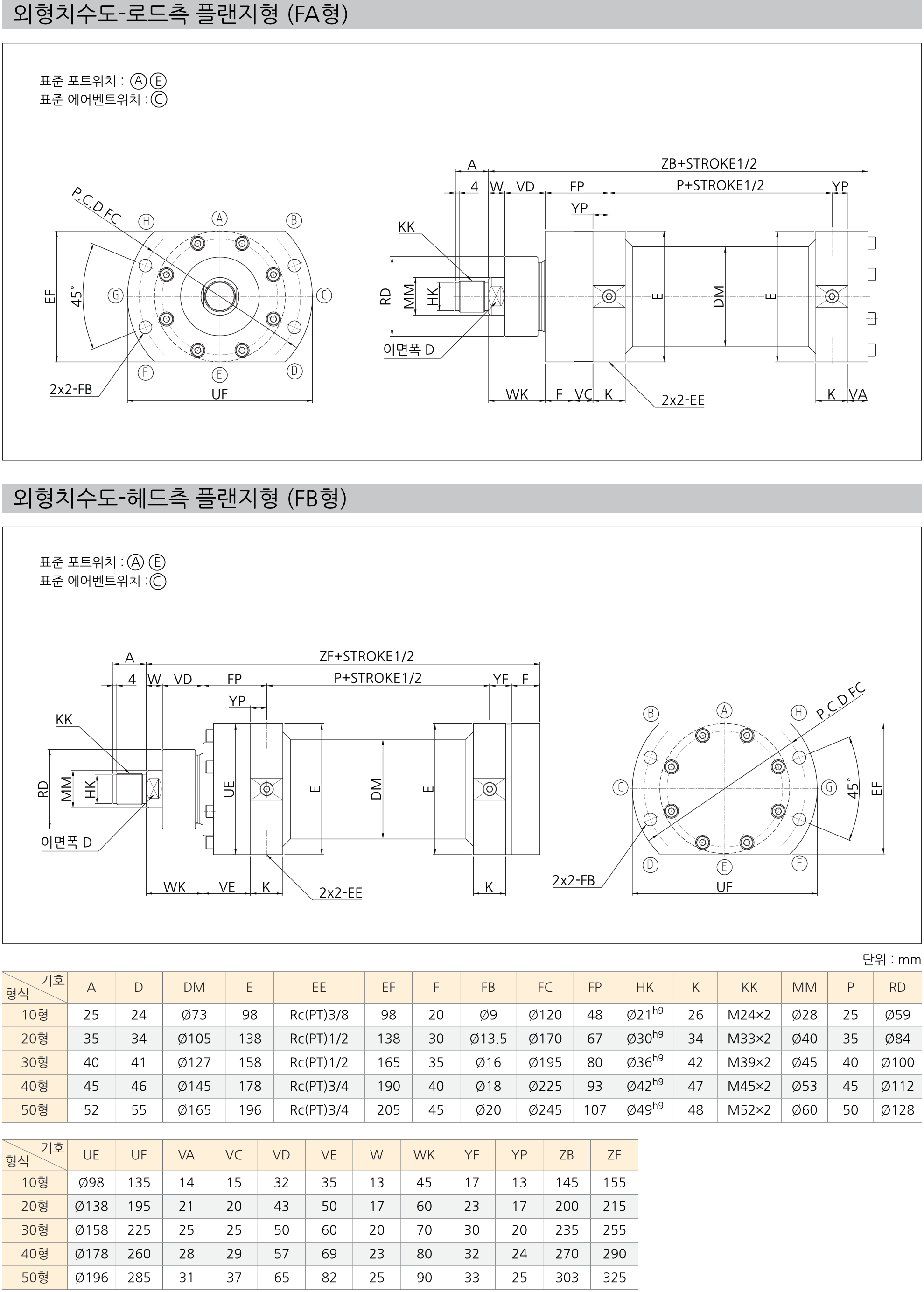

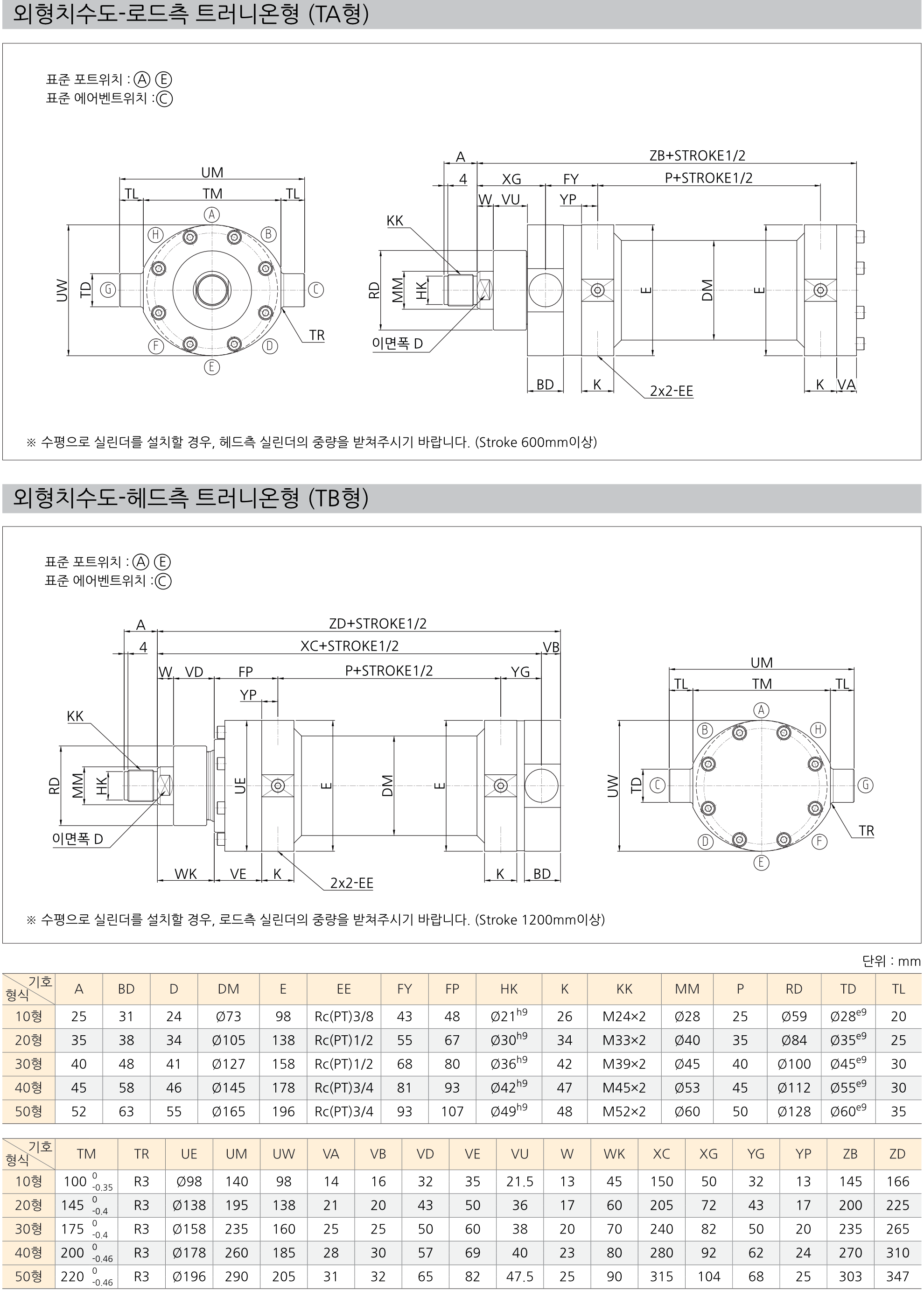

LA, LT, FA, FB, CA, TA, TB |
| 행정한계 |
10형: 50~1,700mm
20형: 50~2,500mm
30, 40, 50형: 50~3,100mm |
| 지지형식 |
SD, LA, FA, FB, CA, TC |
*후진시에 상용속도로 사용하는 경우 압력 60kgf/㎠을 표준으로 사용합니다.
*사용압력이란 실린더를 작동함에 있어 허용되는 릴리프변의 최고설정압력입니다.
*최고허용압력이란 서지압력을 포함해 실린더가 강도상 사용가능한 최고압력입니다.
*내압력이란 최고허용압력으로 복귀하였을때 성능의 저하를 초래하지 않고 견뎌내야하는 시험압력입니다.
*최저작동압력이란 무부하(로드 자중분을 별도 고려)의 상태에서 압력을 가할 때, 실린더가 움직이기 시작하는 압력입니다.
