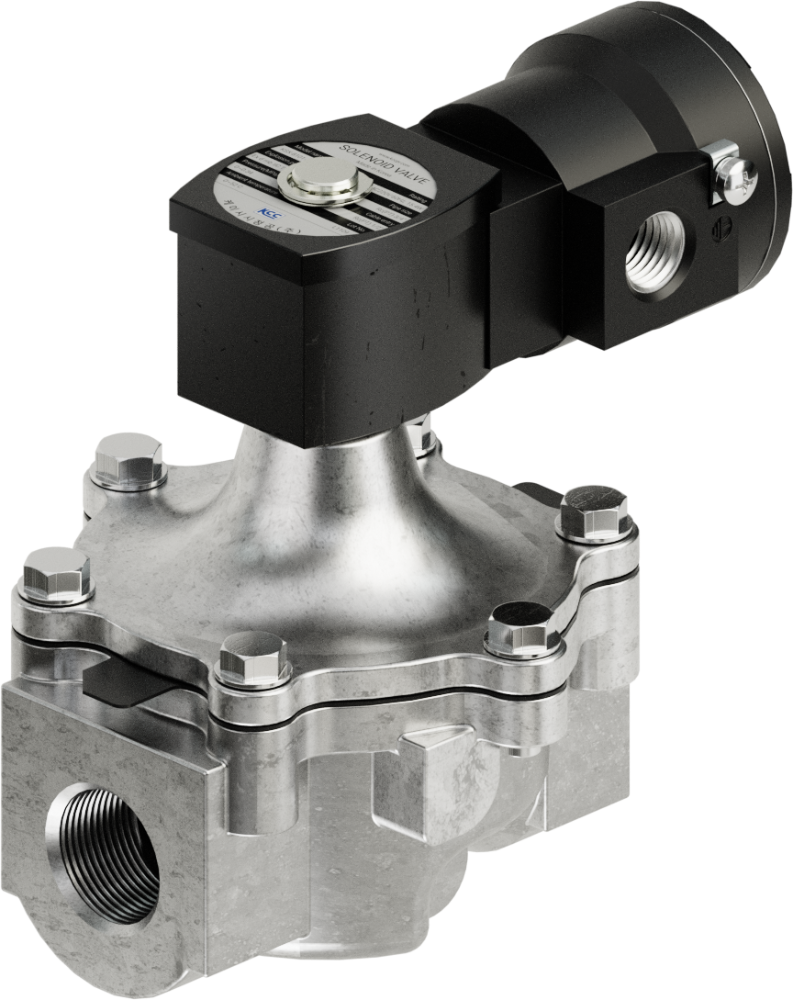

| Type | KSX-8101-A (상시 닫힘) | ||||||
|---|---|---|---|---|---|---|---|
| A03 | A04 | A06 | A10 | A12 | A14 | A20 | |
| 유체 | 에어, 가스(LNG, LPG) | ||||||
| 관접속구경 | 3/8 | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
| 적용코일 | EPC-14(Ø14) | EPC-16(Ø16) | |||||
| 최대 작동 압력차 | AC: 3.4bar, DC: 1.7bar | AC/DC: 1.7bar | AC:1.7bar, DC: 1.0bar | ||||
| 작동에 필요한 최소 작동 차압(差壓) 불필요(최소 차압=0MPa) | |||||||
| 최대 유체온도 | AC정격: 52℃, DC정격: 40℃ | ||||||
| 적용 주위온도 | -20 ~ +60℃(단, 동결이 없을 것) | ||||||
| 주변습도 | RH 85%이하 | ||||||
| 급유 | 불필요 | ||||||
| 정격전압 | AC110/220V ±10% 60Hz, DC12/24/120V ±5% | ||||||
| 소비전력 | AC: 10.1W, DC: 11.6W | AC: 15.4W, DC:14.9W | |||||
| 코일 절연 등급 | AC/DC 정격: F종(H종: 옵션) | ||||||
| 전선관 나사규격 | G(PF) 1/2(Cable Gland 연결 방식) | ||||||
| 방폭등급 | Ex d mb IIC T4 | ||||||
| 유량 Cv(Kv) | 3.4(2.9) | 4.4(3.8) | 5.1(4.4) | 21(18) | 32(27) | 35(30) | 60(51) |
| 재질 | Body: 알루미늄, Seal: NBR | ||||||
| 취부자세 | 수평 배관(코일 위치 상향) | ||||||
| Type | KSX-8201-A (상시 열림) | ||
|---|---|---|---|
| A03 | A04 | A06 | |
| 유체 | 에어, 가스(LNG, LPG) | ||
| 관접속구경 | 3/8 | 1/2 | 3/4 |
| 적용코일 | EPC-14(Ø14) | ||
| 최대 작동 압력차 | AC/DC: 8.6bar | ||
| 작동에 필요한 최소 작동 차압(差壓) 불필요(최소 차압=0MPa) | |||
| 최대 유체온도 | AC정격: 52℃, DC정격: 40℃ | ||
| 적용 주위온도 | -20 ~ +60℃(단, 동결이 없을 것) | ||
| 주변습도 | RH 85%이하 | ||
| 급유 | 불필요 | ||
| 정격전압 | AC110/220V ±10% 60Hz, DC12/24/120V ±5% | ||
| 소비전력 | AC: 10.1W, DC: 11.6W | ||
| 코일 절연 등급 | AC/DC 정격: F종(H종: 옵션) | ||
| 전선관 나사규격 | G(PF) 1/2(Cable Gland 연결 방식) | ||
| 방폭등급 | Ex d mb IIC T4 | ||
| 유량 Cv(Kv) | 3.4(2.74) | 4.0(3.4) | 4.6(3.9) |
| 재질 | Body: 알루미늄, Seal: NBR | ||
| 취부자세 | 수평 배관(코일 위치 상향) | ||
