제품
← 
공압 밸브

KPCV

소형 비례제어 솔레노이드 밸브
KCC
비례제어
2포트

전류를 제어하여 유량을 조절

소형 밸브로 설치 면적을 최소화

Features

  • 포트 사이즈: M6, 1/8
  • 오리피스: Ø1.6, Ø2.3, Ø4

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type KPCV
유체 공기, 불활성 가스
오리피스 & 관접속구경 Ø1.6: M6
Ø2.3: M6
Ø4: 1/8"
사용 유체온도 0 ~ 50℃
주위 허용온도 50℃(최대)
코일절연 종류 리드선
사용전류 DC12V: 0 ~ 420mA, DC24V: 0 ~ 220mA
소비전력 5.5W 이하
몸체재질 황동
씨트재질 NBR(표준), FKM(옵션)
코일 절연등급 AC/DC 정격: F종 (옵션: H종)
전선관 나사규격 G(PF) 1/2(Cable Gland 연결 방식)

‍

  • 배관 방식 공기공급 탱크 내부의 압력 등에 따라 유량 표와 달라질 수 있습니다.
  • 전류 증가 시와 전류 감소 시에 유량이 다를 수 있습니다.
  • 초기 전류 공급 시와 지속 작동유지 시 코일 발열에 의해 같은 전류치에서 유량이 다를 수 있습니다.
  • 작동 중에 주위 진동에 의해 오작동을 일으킬 수 있습니다.
  • 비례제어 솔레노이드 밸브 입력측에 최고 압력 이상이 공급될 경우 전원 차단 시라도 출력측으로 누설이 있을 수 있습니다.
  • 급격한 전류 변화에 의해 오동작이 발생할 수 있습니다.

‍

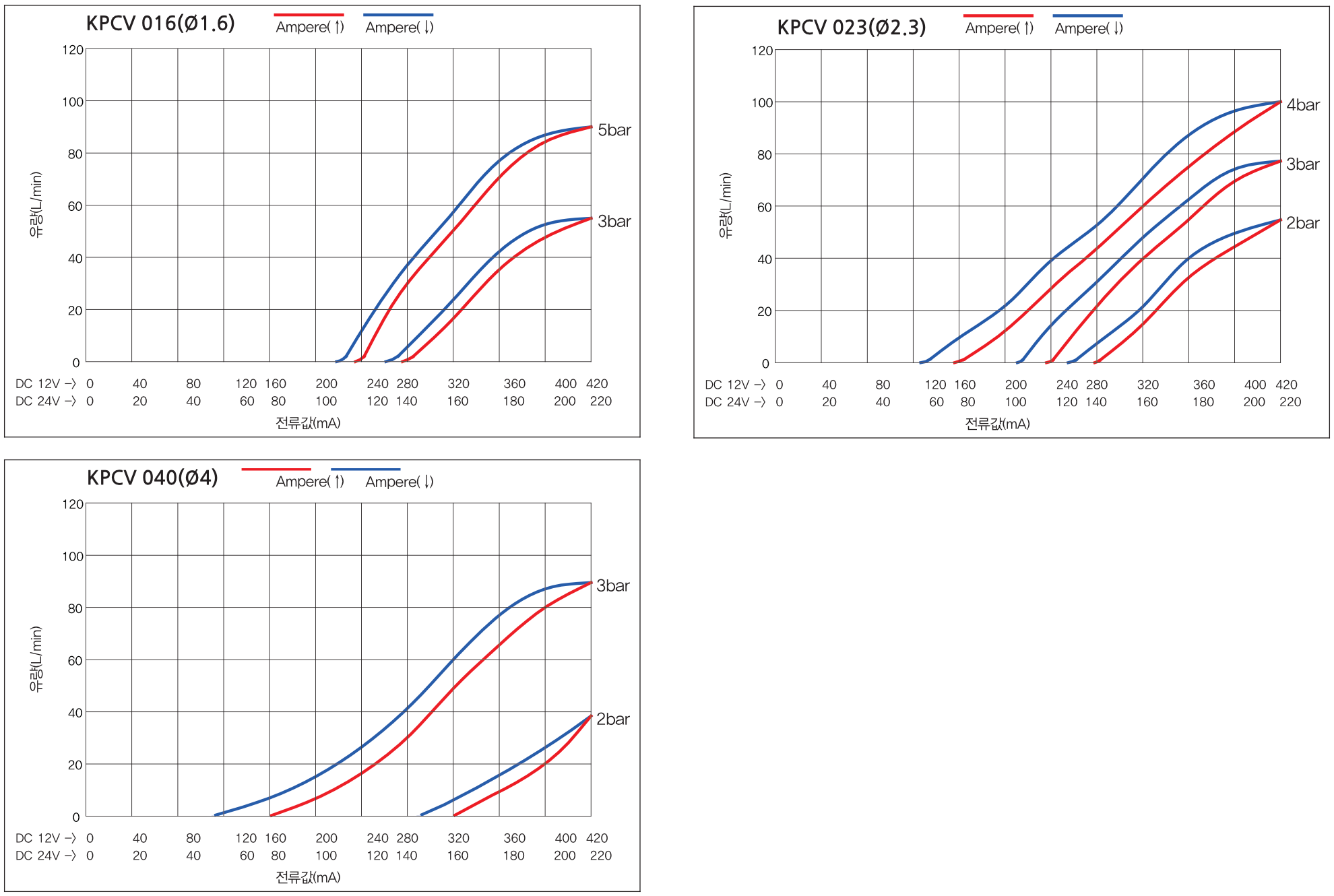

유량 그래프

‍
