제품
← 
유압 실린더

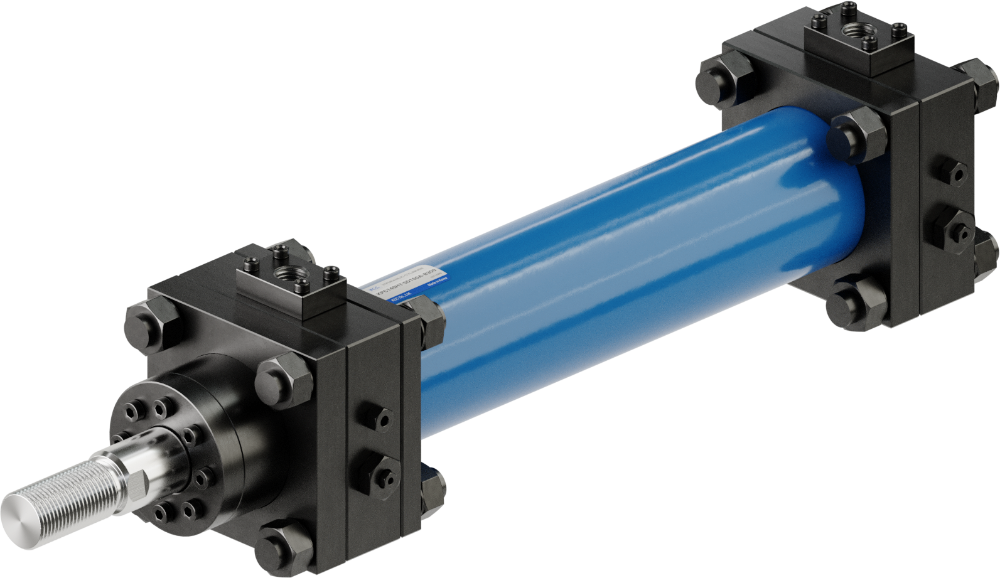

KPC140HT

제철 설비용 유압 실린더
KCC
제철용
특주 가능

고중량의 기계와 제철소 등에 적용 가능

견고한 구조로 진동과 충격, 서지 압력에 강함

Features

  • 내경: Ø40~Ø250
  • 최대 행정: 2,000mm (내경/취부별 행정 한계 상이함. 사양표 참조)

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type KPC140HT
실린더 내경 Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø140, Ø160, Ø200, Ø224, Ø250
최고 사용압력 140kgf/㎠ (14.3MPa)
최대 허용압력 230kgf/㎠ (23.5MPa)
내압력 280kgf/㎠ (28.6MPa)
최저 작동압력 Ø40~Ø140: 3kgf/㎠(0.31MPa)
Ø160~Ø250: 5kgf/㎠(0.51MPa)
사용 속도범위 Ø40~Ø140: 10~500mm/sec
Ø160~Ø250: 20~500mm/sec
사용온도 -10℃ ~ 80℃ (동결이 없어야 함)
쿠션 방식 메탈 감압 방식
사용작동유 일반광물성 작동유
나사공차 KS 2급
행정길이 허용차 0~1000mm: 0 +0.8, 101~250mm: 0 +1.0, 251~630mm: 0 +1.25,
631~1,000mm: 0 +1.4, 1,001~1,600mm: 0 +1.6, 1,601~2,000mm: 0 +1.8

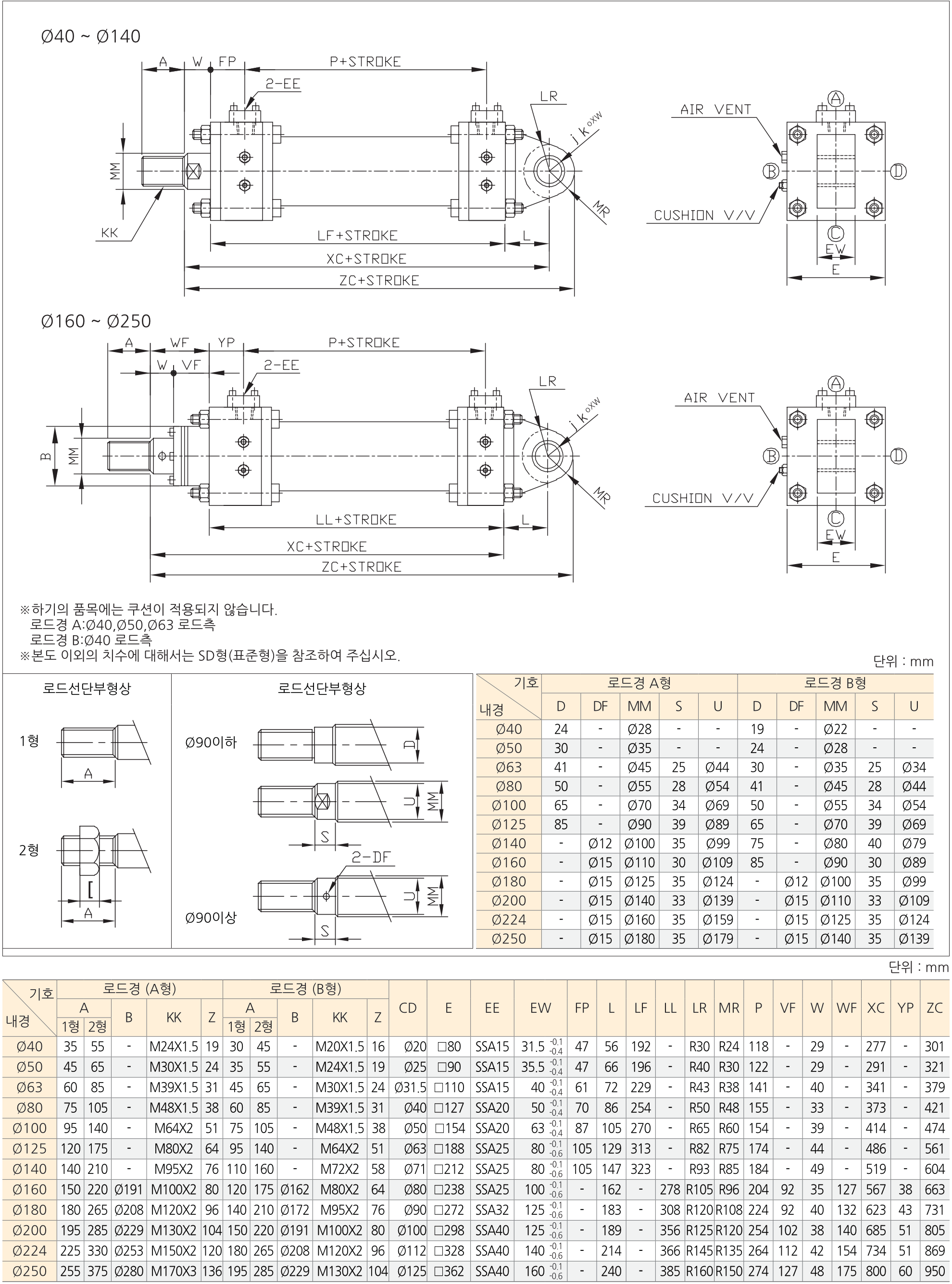

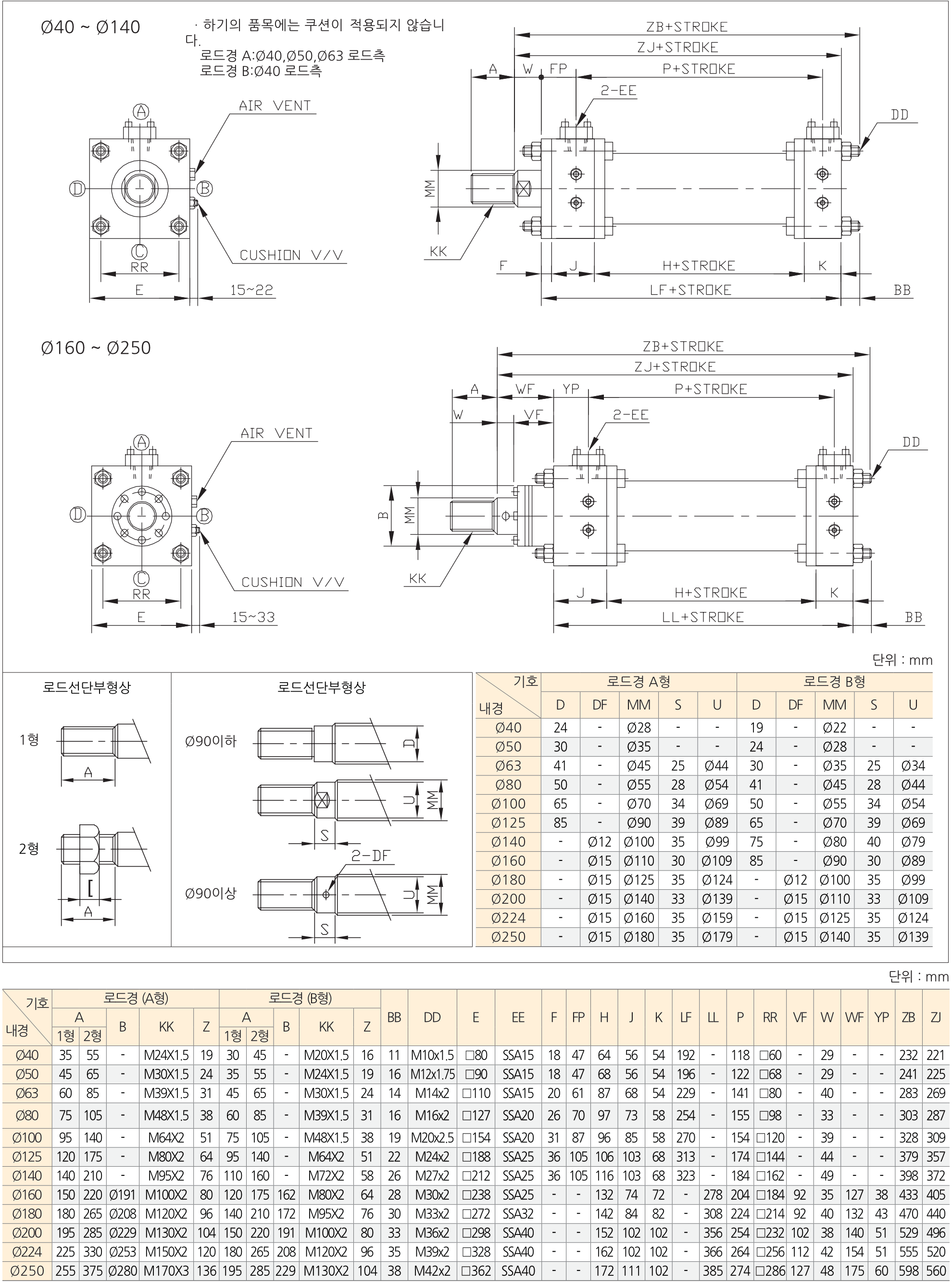

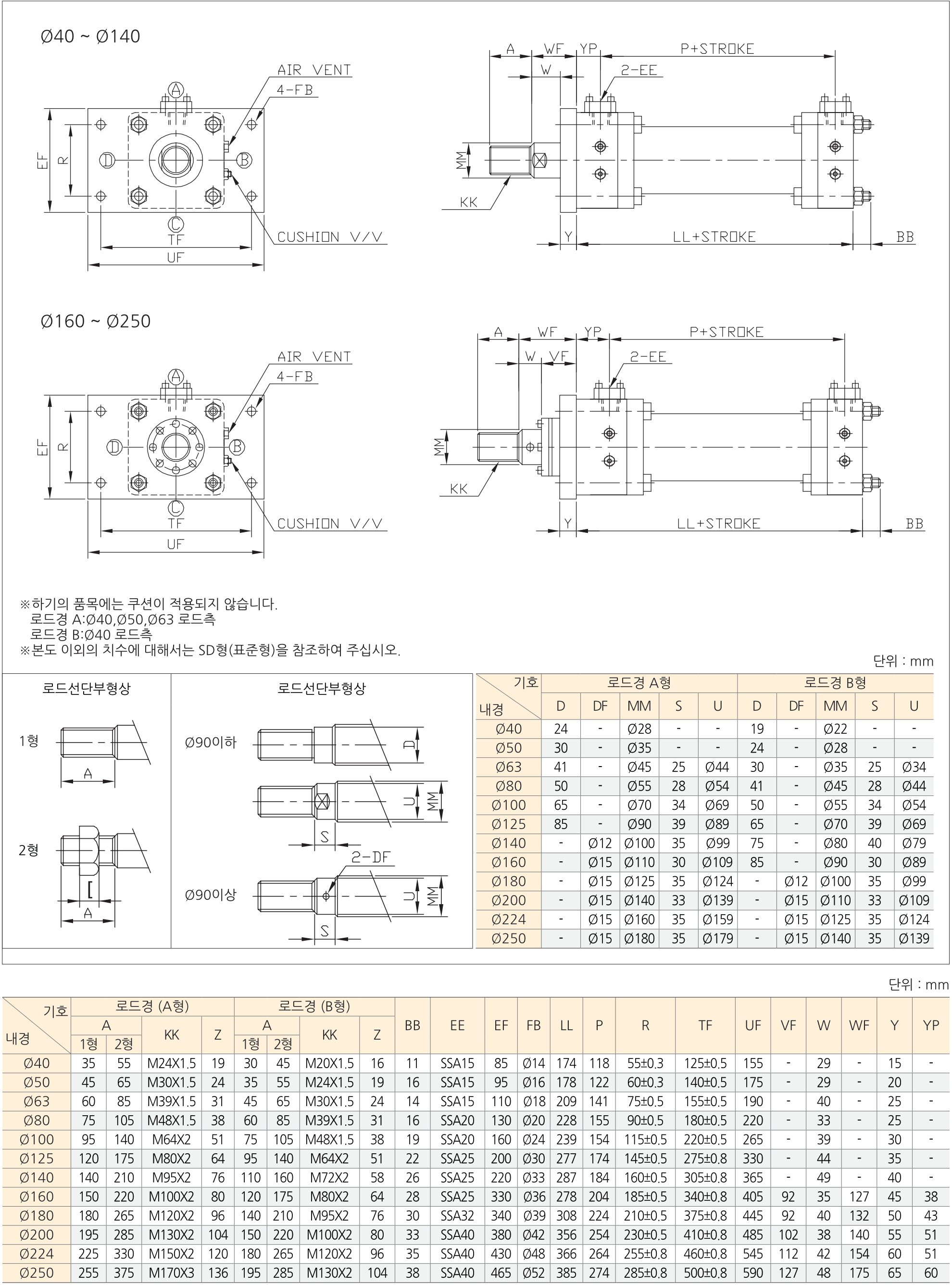

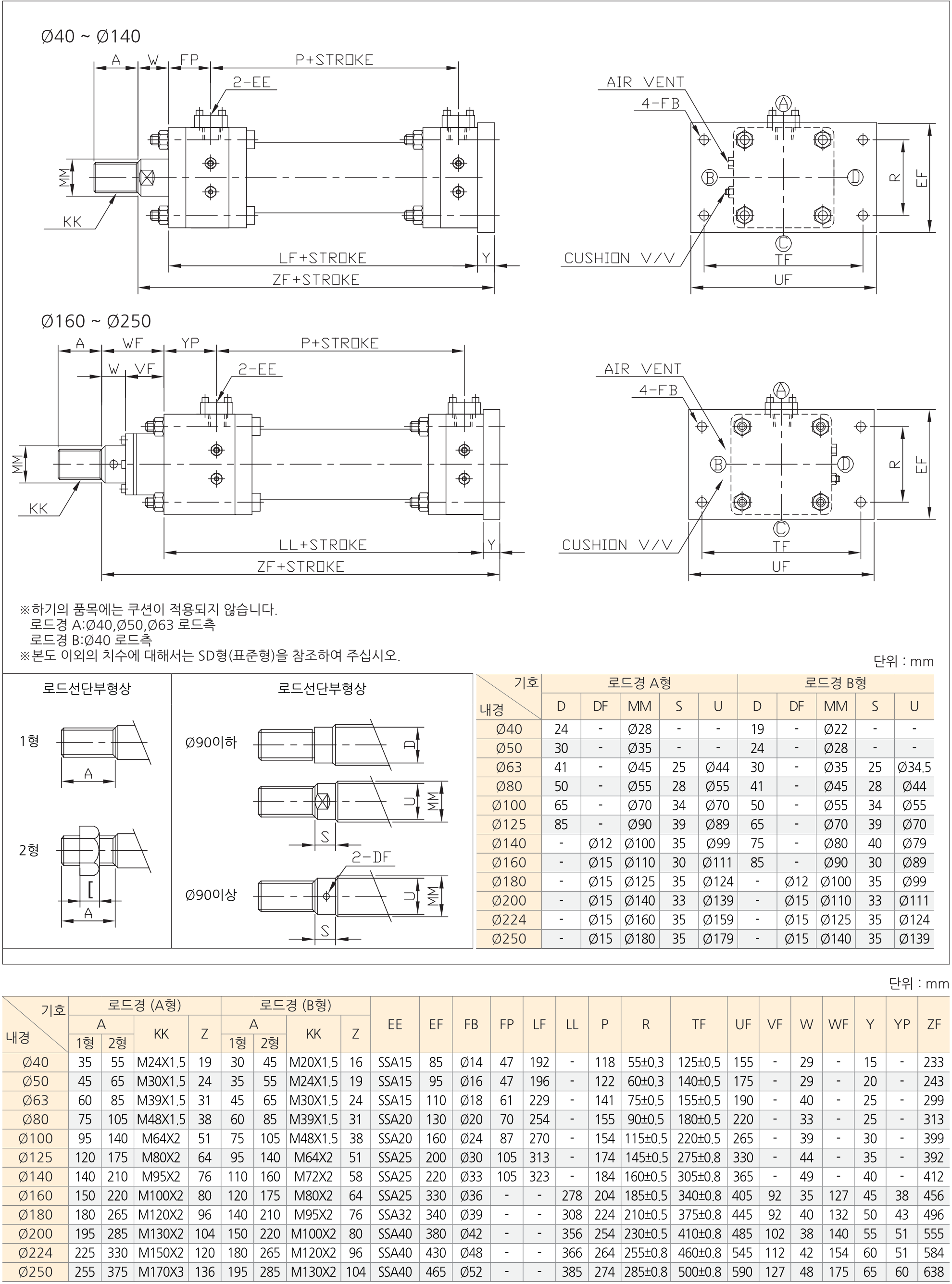

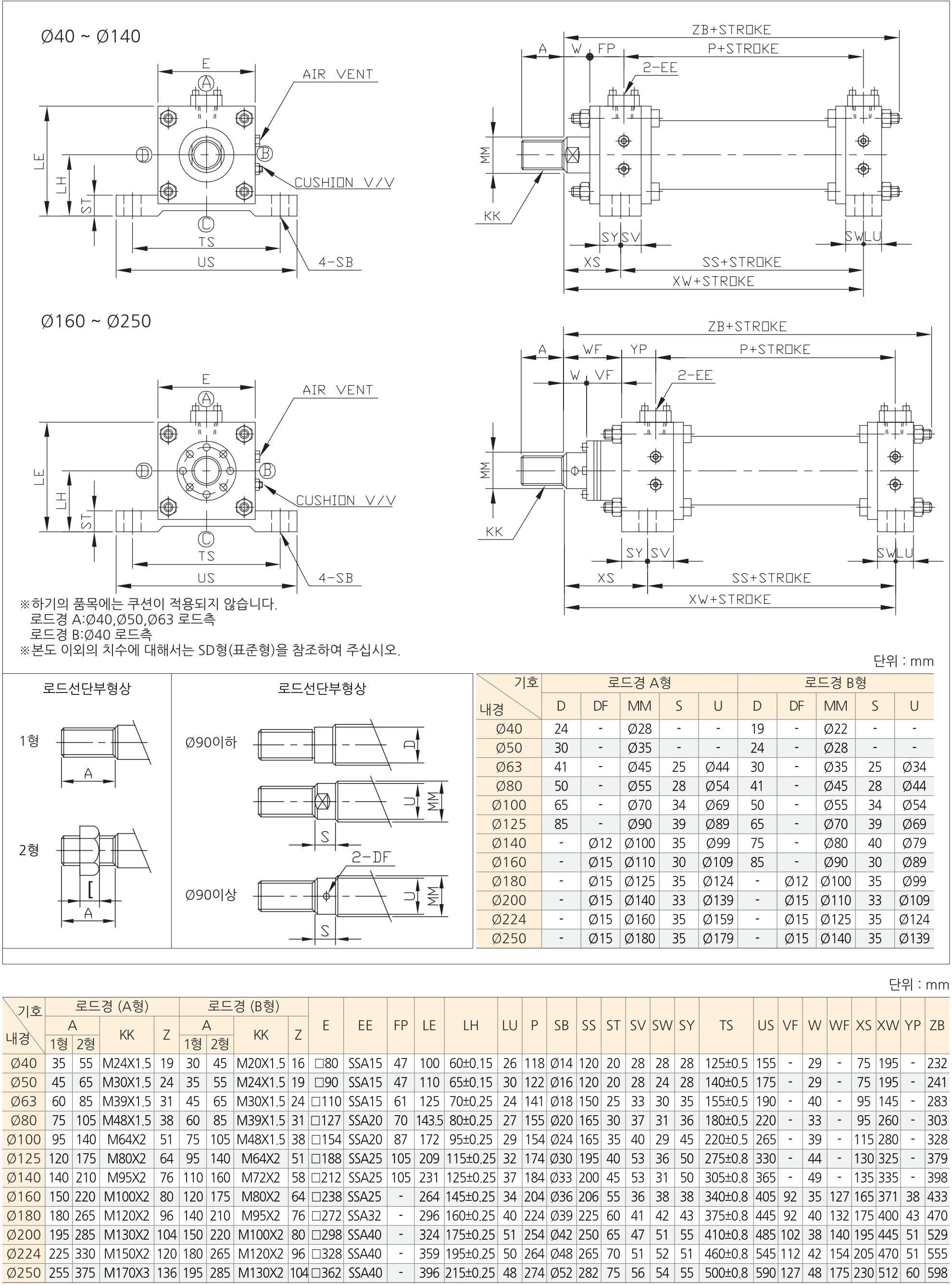

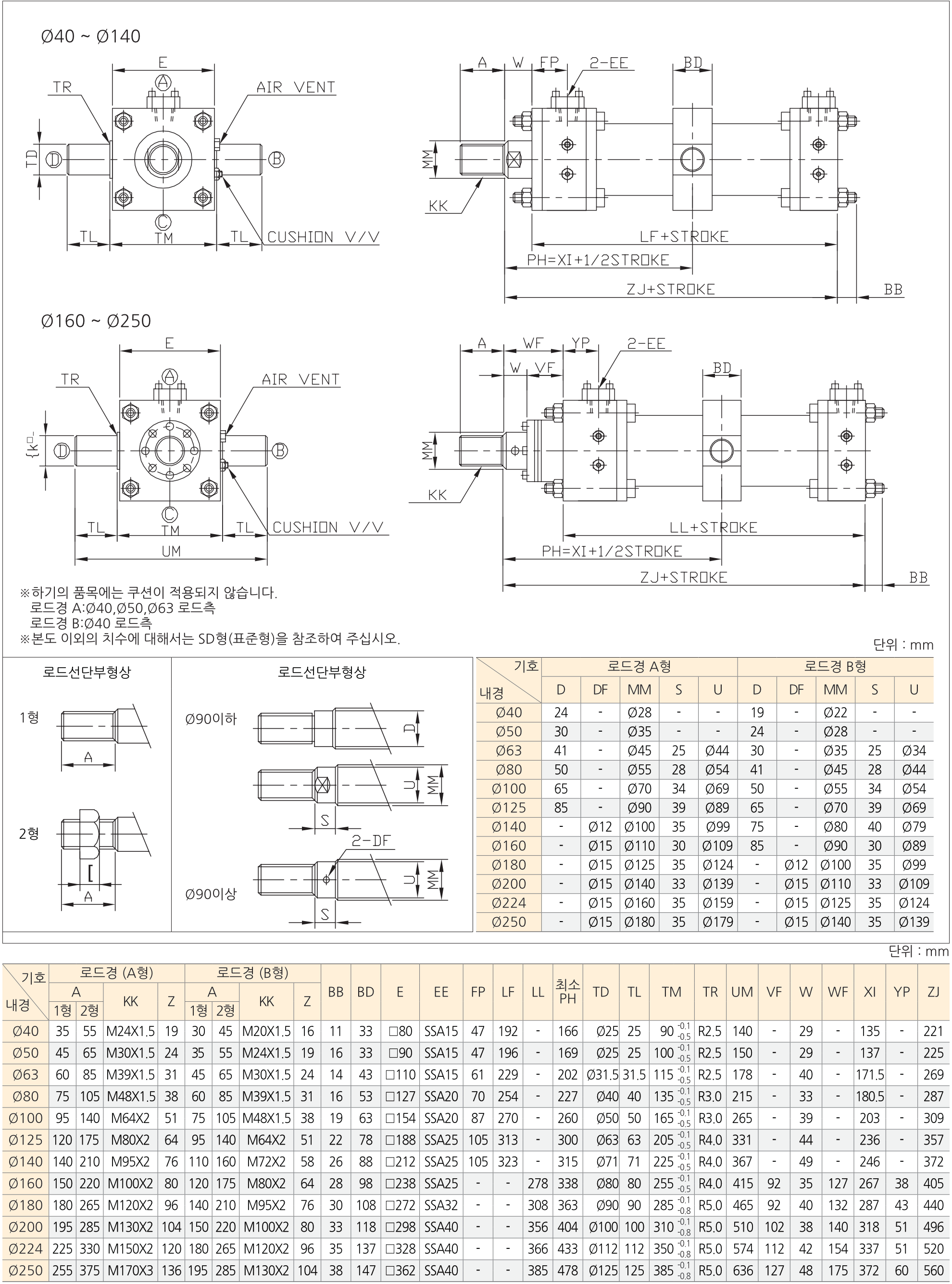

지지형식 SD, LA, FA, FB, CA, TC


쿠션길이

내경 Ø40 ~ Ø50 Ø63 ~ Ø160 Ø180 ~ Ø224 Ø250
쿠션 길이 20mm 25mm 30mm 35mm
하기의 품목에는 쿠션이 적용되지 않습니다.
- 로드경 A:Ø40, Ø50, Ø63로드측
- 로드경 B:Ø40로드측
