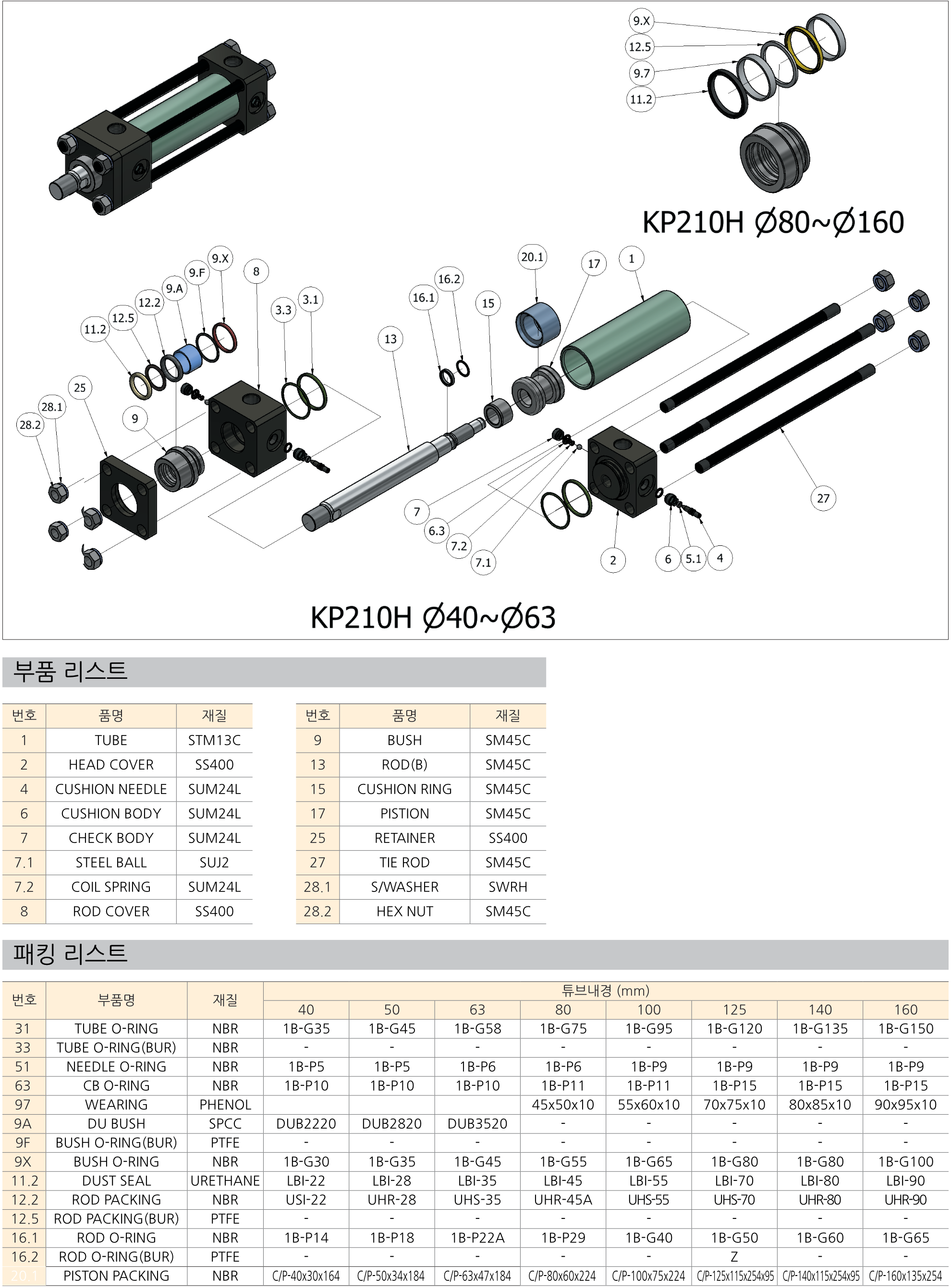

일반 사양
| Type |
표준형(KP210H) |
| 실린더 내경 |
Ø40, Ø50, Ø63, Ø80, Ø100, Ø125, Ø140, Ø160 |
| 사용압력 |
210kgf/㎠ (21.4MPa) |
| 최고 허용압력 |
헤드측: 245kgf/㎠ (25MPa)
로드측: 265kgf/㎠ (27.0MPa) |
| 내압력 |
315kgf/㎠ (32.1MPa) |
| 최저 사용압력 |
헤드측: 3.0kgf/㎠(0.31MPa)이하
로드측: 4.5kgf/㎠(0.46MPa)이하 |
| 사용 온도 |
-10℃ ~ 80℃(주위온도 및 유온) |
| 쿠션 방식 |
메탈감압방식 |
| 사용작동유 |
일반광물성 작동유 |
| 나사공차 |
KS 2급 |
| 최대행정 |
Ø40~Ø50: 1,200mm
Ø63, Ø80: 1,600mm
Ø100~Ø160: 2000mm
초과 행정은 별도 문의 바랍니다.
Ø140~Ø160에서 801mm이상 행정은 튜브 플랜지형입니다. |
| 행정길이 허용차 |
~100mm: 0 +0.8, 101~250mm: 0 +1.0, 251~630mm: 0 +1.25, 631~1000mm: 0 +1.4, 1001~1600mm: 0 +1.6, 1601~2000mm: 0 +1.8 |
| 튜브재질 |
기계구조용 탄소강 |
| 지지형식 |

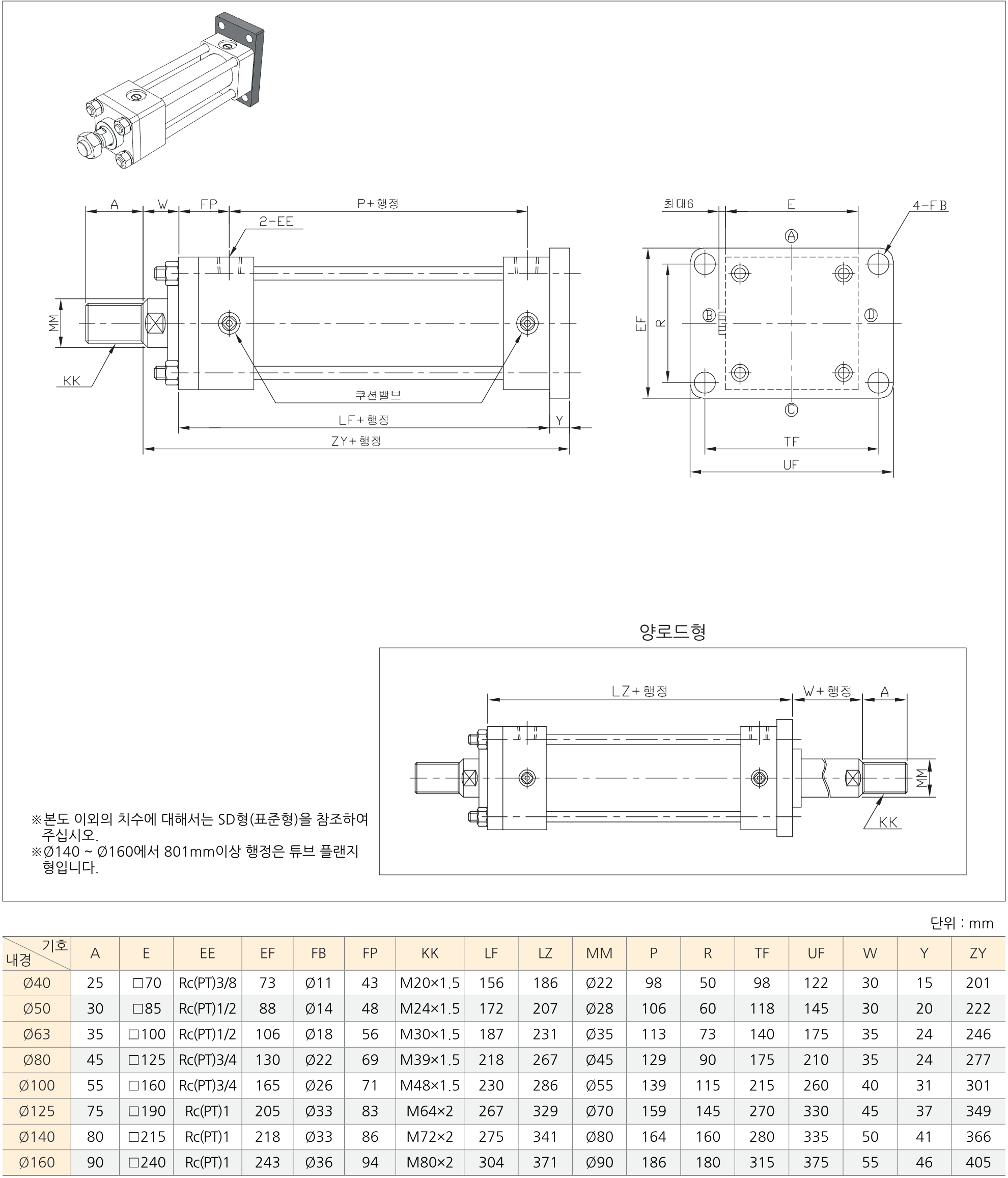

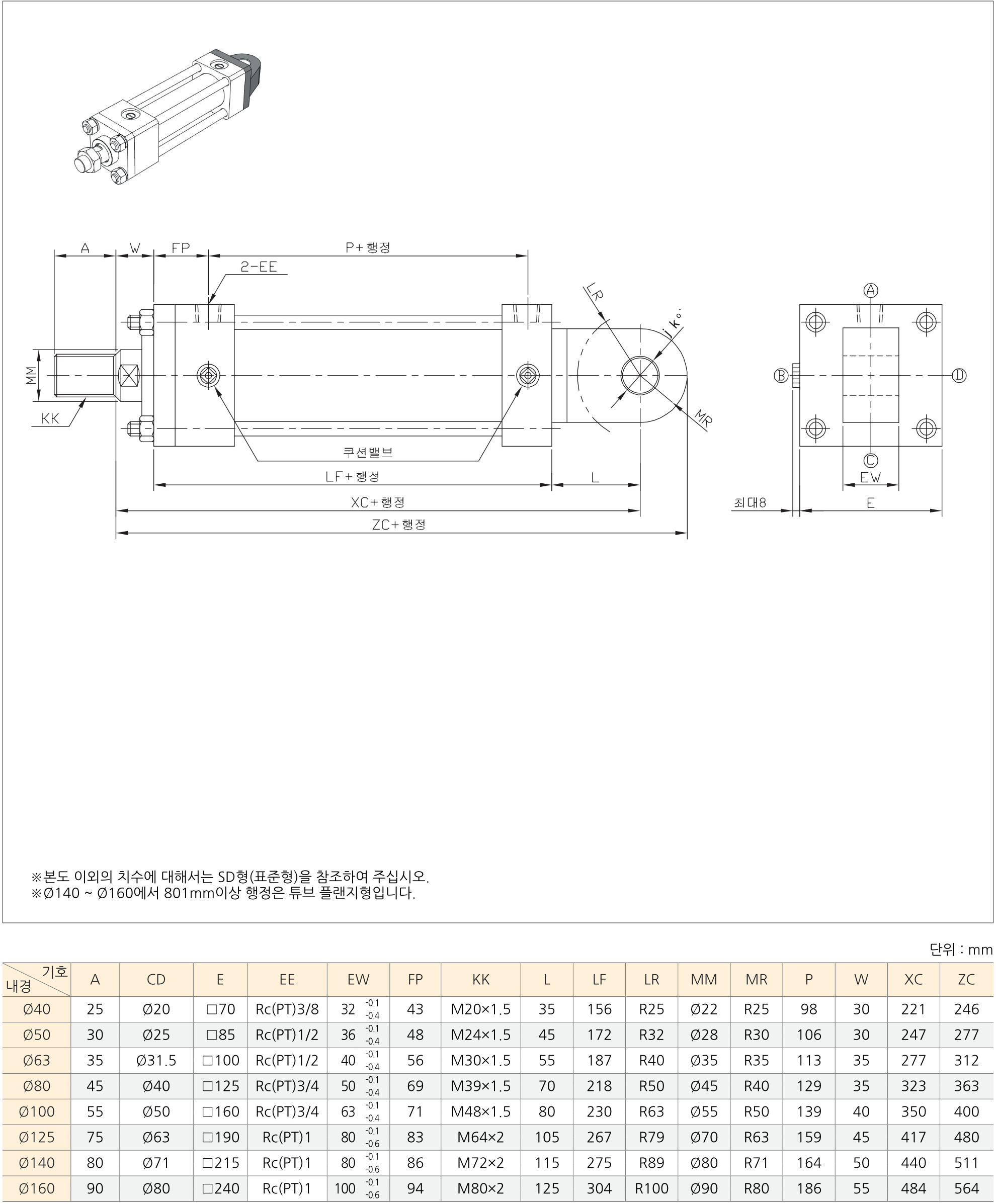

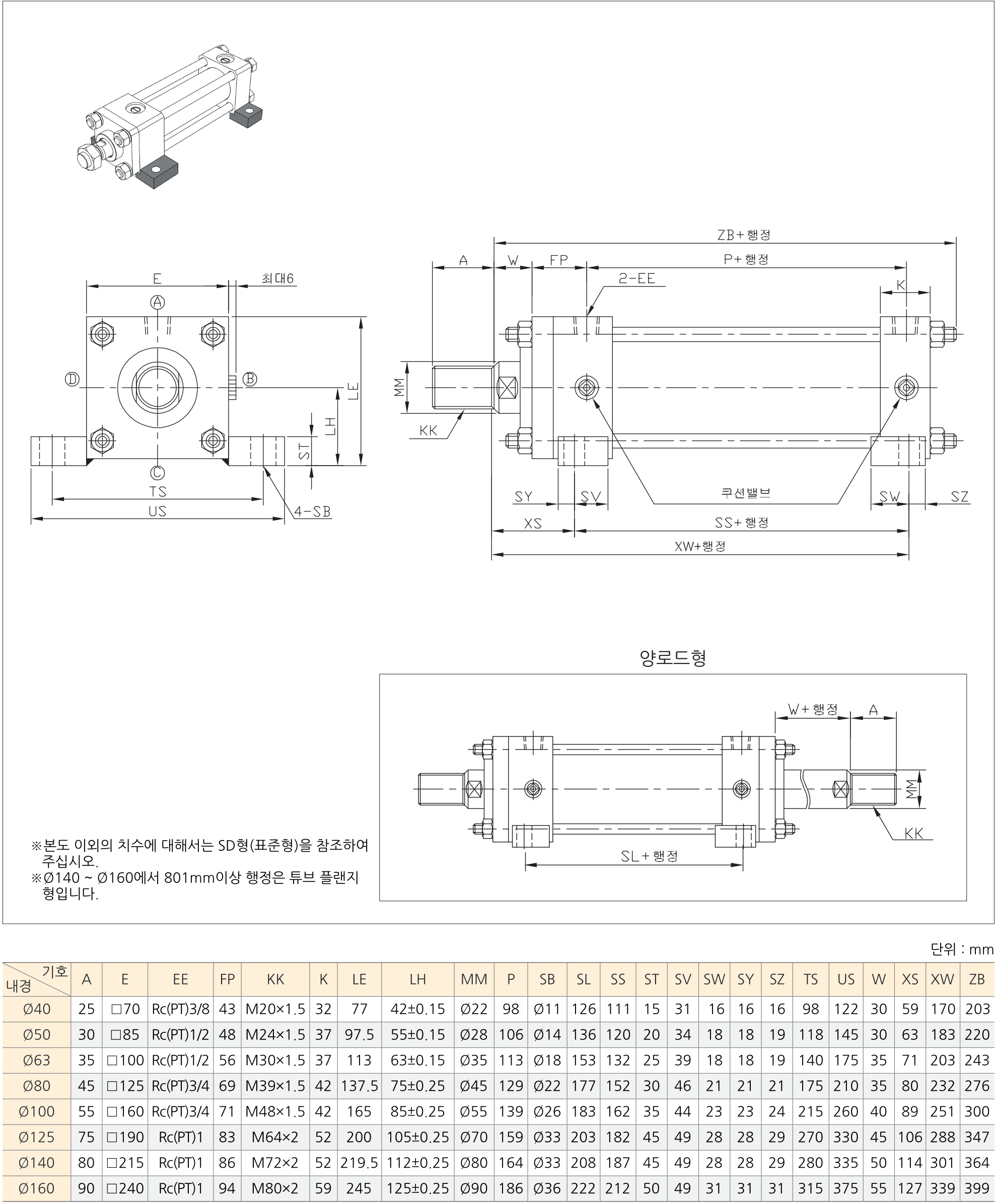

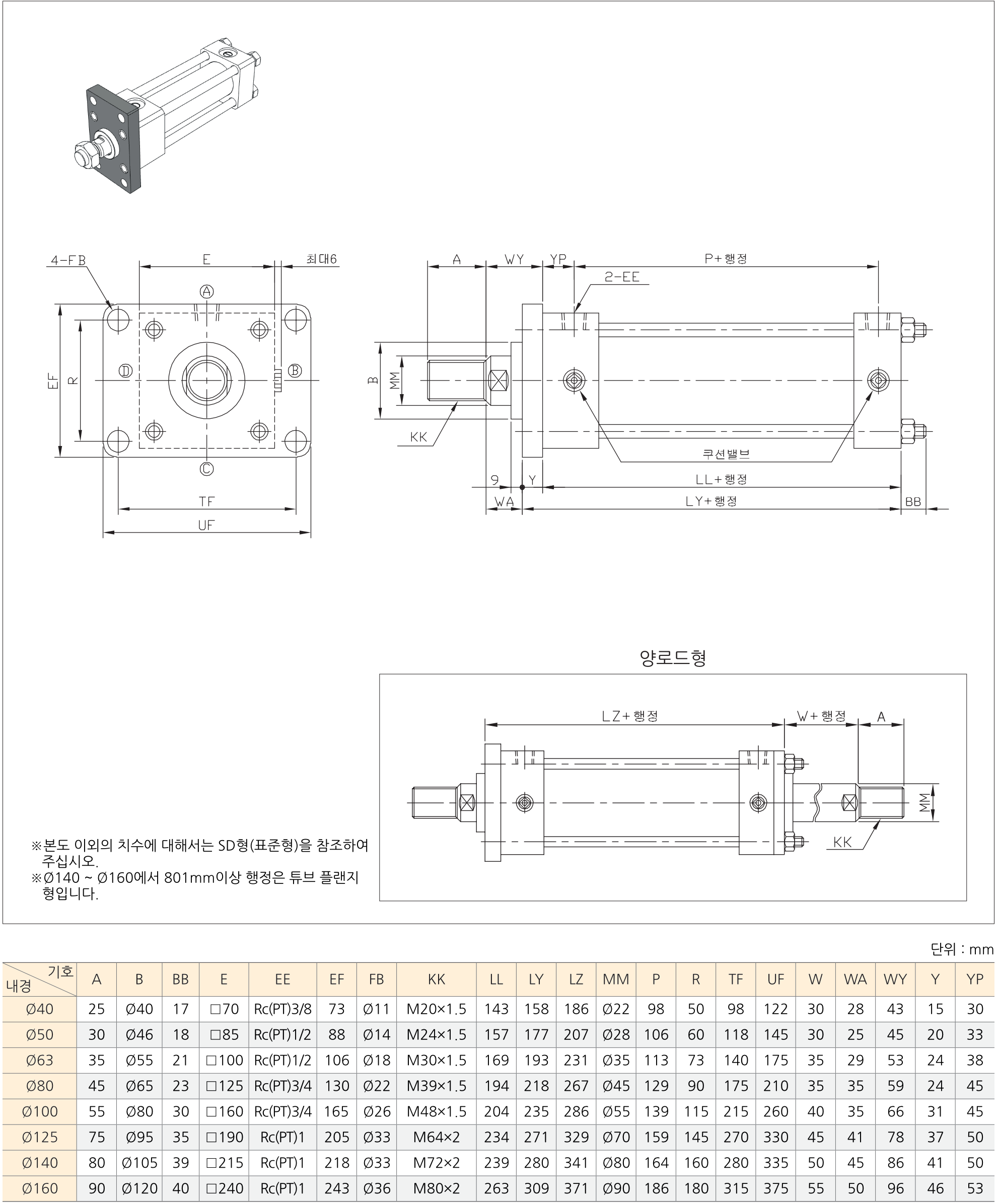

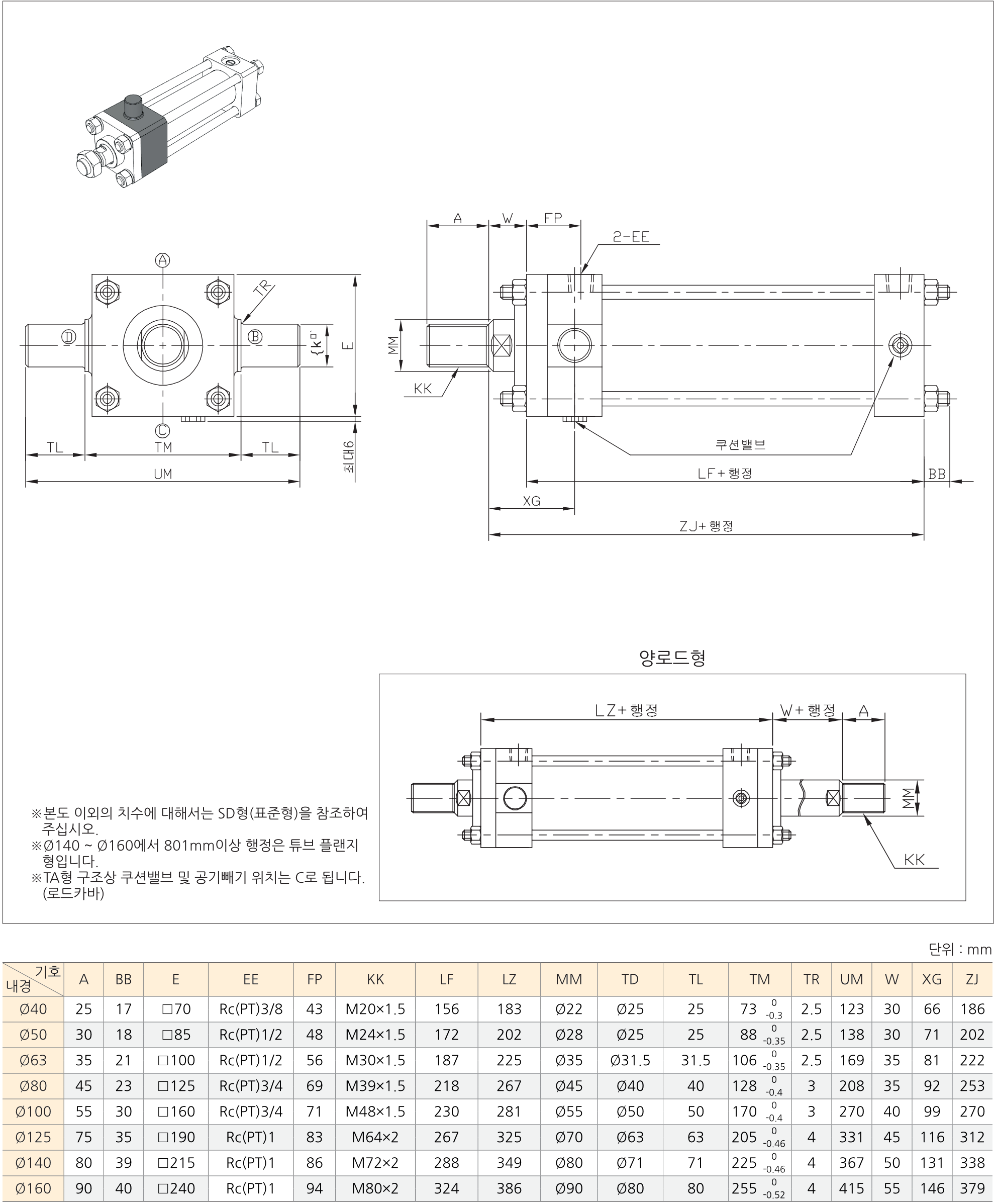

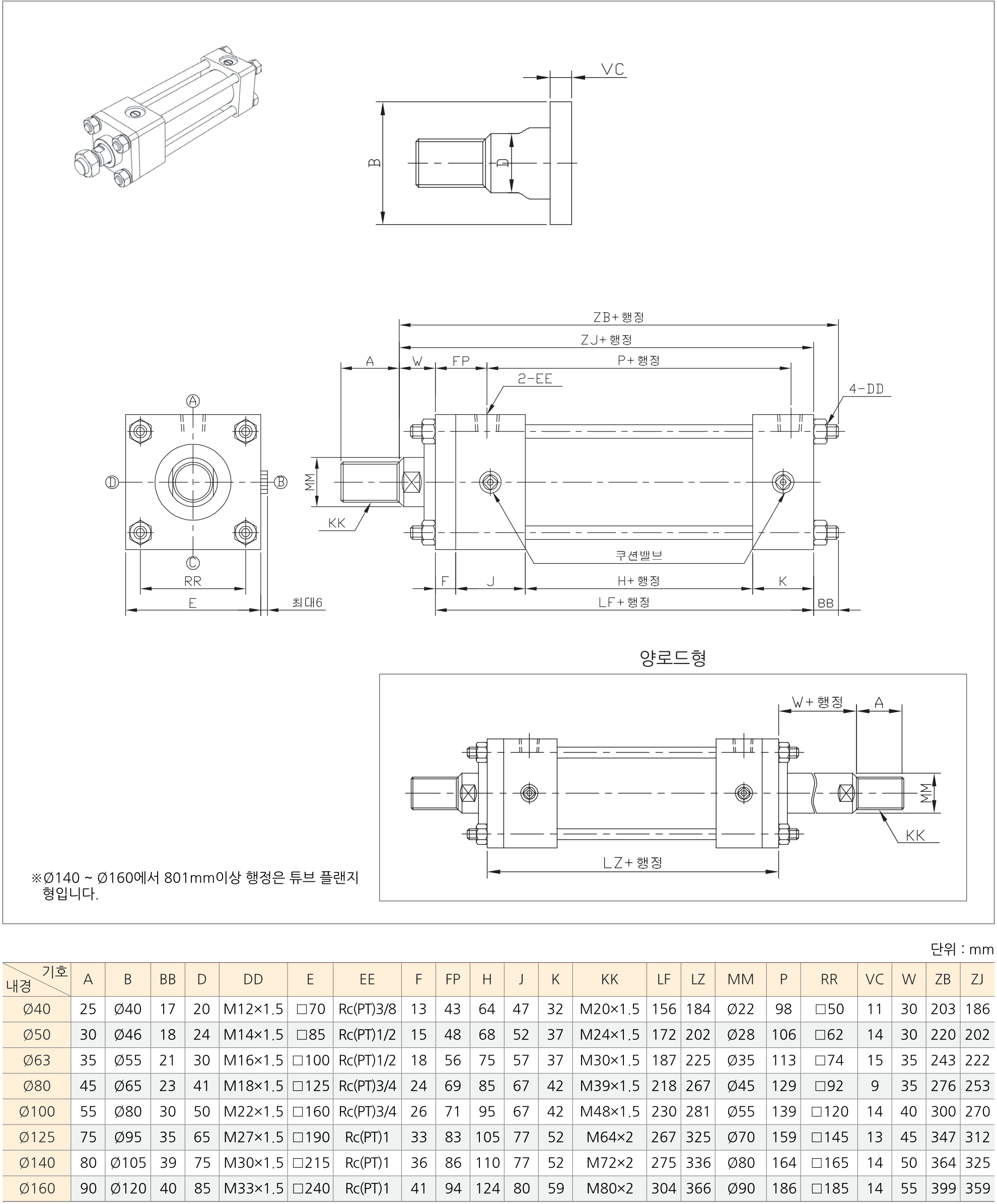

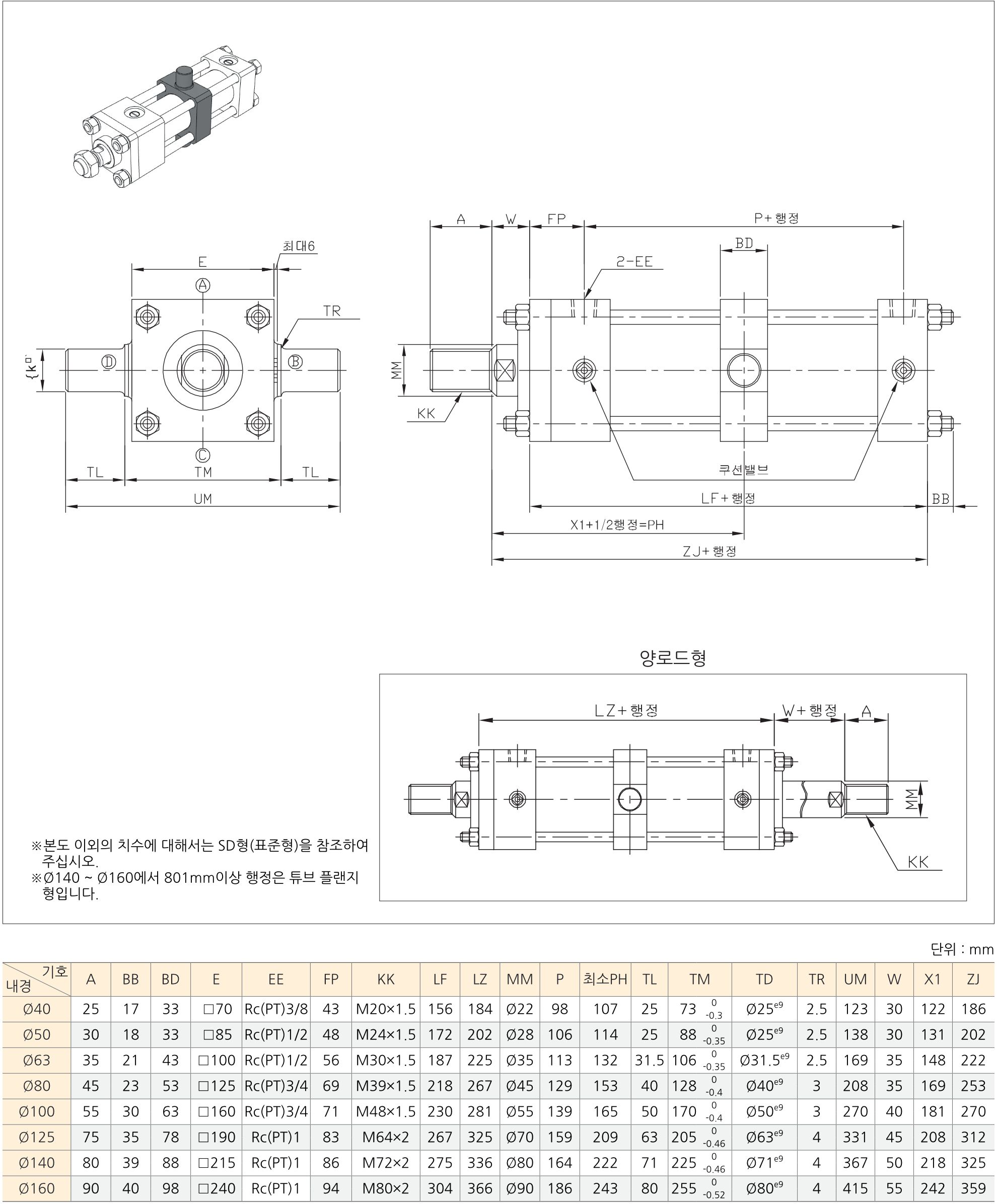

SD, LA, FA, FB, CA, CB, TA, TC |
* 사용압력이란 실린더를 작동함에 있어 허용되는 릴리프변의 최고 설정압력입니다.
* 최고 허용압력이란 서지압력을 포함해 실린더가 강도상 사용가능한 최고압력입니다.
* 내압력이란 최고허용압력으로 복귀하였을때 성능의 저하를 초래하지 않고 견뎌내야하는 시험압력입니다.
* 최저작동압력이란 무부하(로드 자중분을 별도 고려)의 상태에서 압력을 가할 때, 실린더가 움직이기 시작하는 압력입니다.

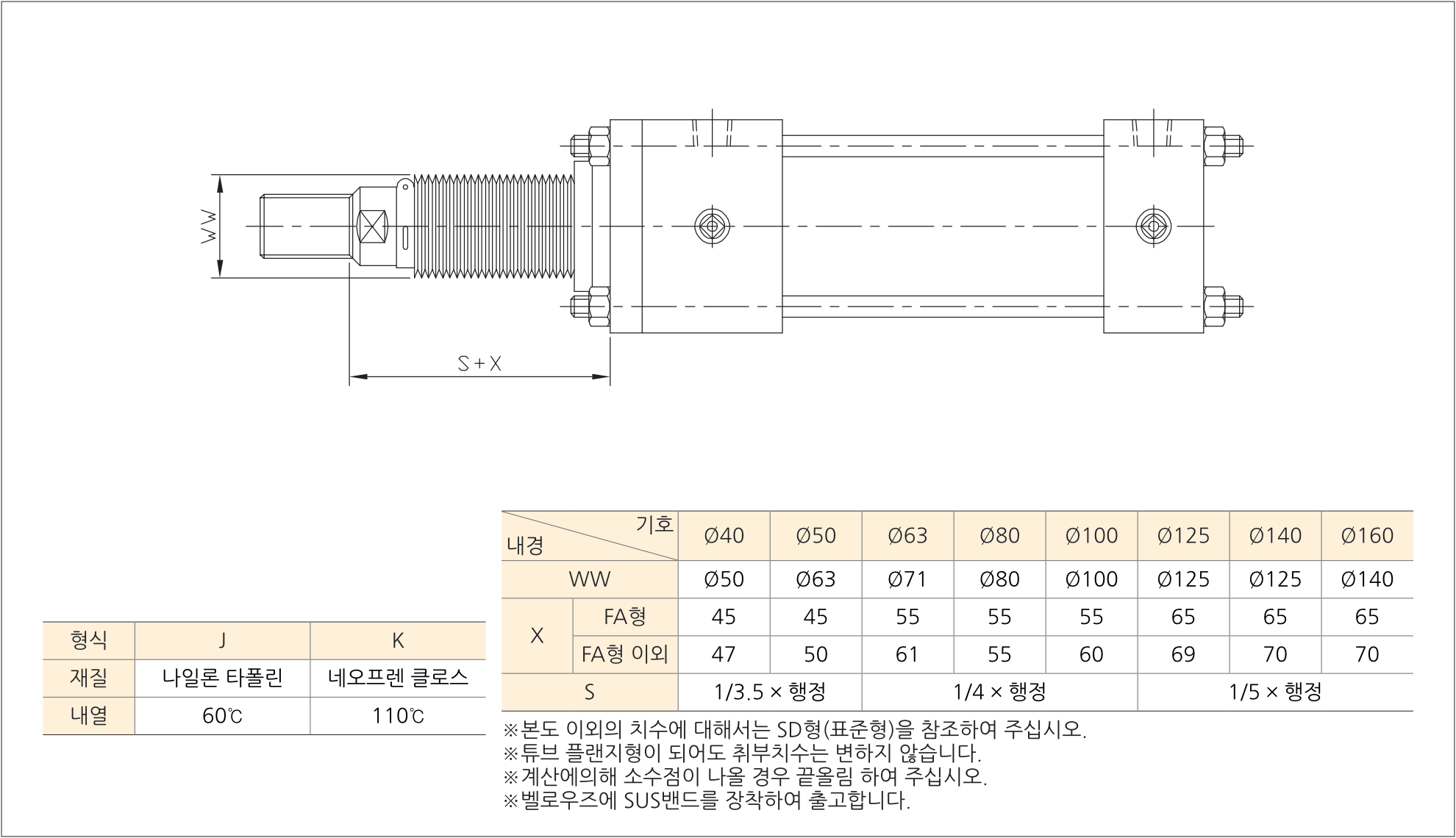

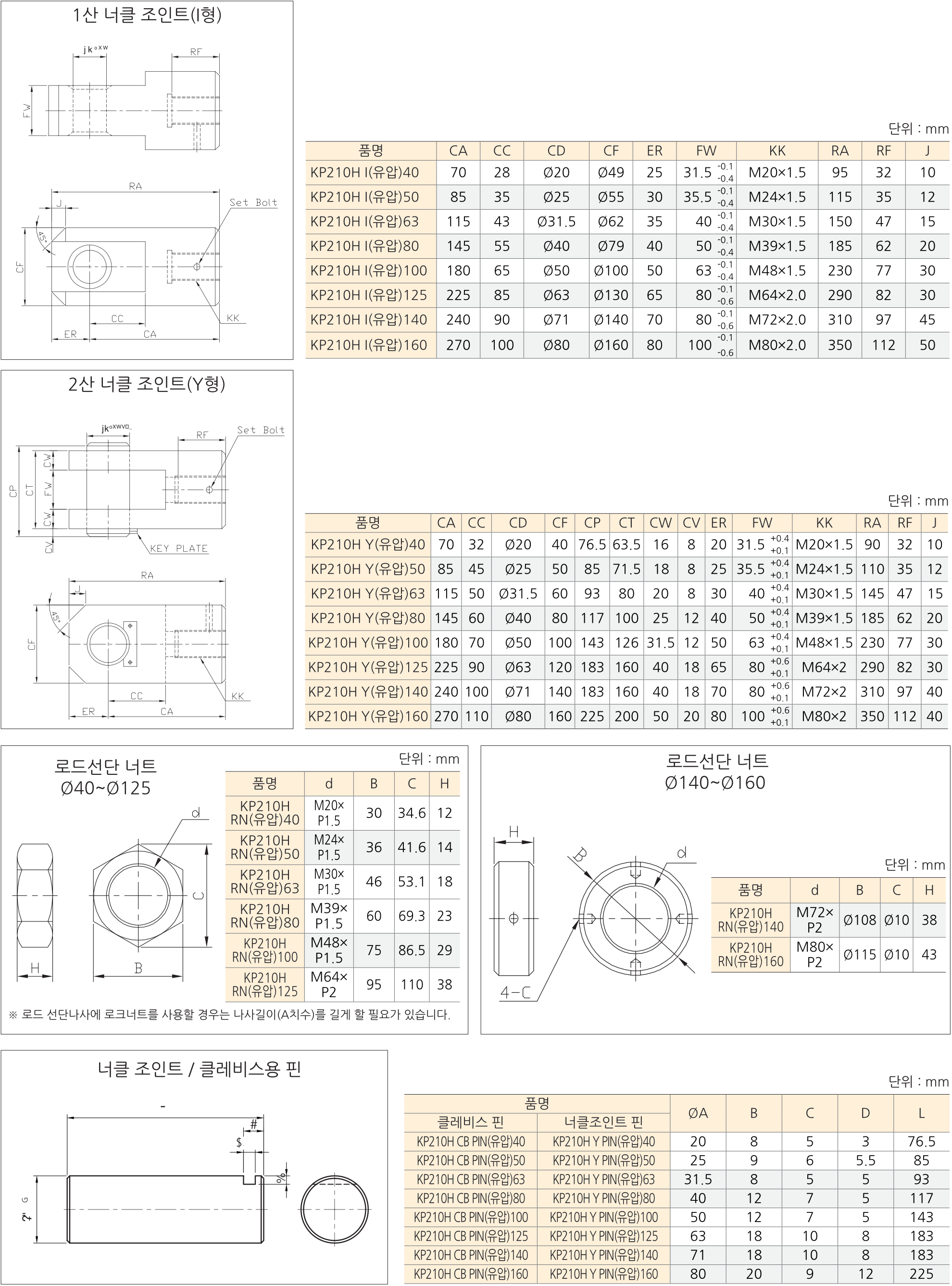

* 피스톤로드 선단나사부에 로드선단 너트를 설치해서 사용하는 경우 나사길이 A치수를 길게 해 주십시오.
쿠션 길이
| 내경 |
쿠션 길이 |
| Ø40~Ø63 |
22mm |
| Ø80~Ø100 |
25mm |
| Ø125~Ø140 |
30mm |
| Ø160 |
35mm |
