일반 사양
| Type |
표준형(H) |
스위치 부착형(HL) |
| C로드 |
B로드 |
C로드 |
B로드 |
| 실린더 내경 |
Ø32, Ø40, Ø50, Ø63, Ø80, Ø100,
Ø125, Ø140, Ø150, Ø160, Ø180, Ø200, Ø250 |
Ø32, Ø40, Ø50, Ø63, Ø80, Ø100 |
| 사용압력 |
70kgf/㎠ (7.1MPa) |
140kgf/㎠ (14.3MPa) |
70kgf/㎠ (7.1MPa) |
140kgf/㎠ (14.3MPa) |
| 최고 허용압력 |
헤드측: 90kgf/㎠ (9.2MPa)
로드측: 110kgf/㎠ (11.2MPa) |
헤드측: 180kgf/㎠ (18.4MPa)
로드측: 180kgf/㎠ (18.4MPa) |
헤드측: 90kgf/㎠ (9.2MPa)
로드측: 110kgf/㎠ (11.2MPa) |
헤드측: 180kgf/㎠ (18.4MPa)
로드측: 180kgf/㎠ (18.4MPa) |
| 내압력 |
105kgf/㎠ (10.7MPa) |
210kgf/㎠ (21.4MPa) |
105kgf/㎠ (10.7MPa) |
210kgf/㎠ (21.4MPa) |
| 최저 사용압력 |
헤드측: ≤3kgf/㎠ (0.31MPa)
로드측: B rod ≤4.5kgf/㎠(0.46MPa), C rod ≤ 4kgf/㎠(0.41MPa) |
| 사용 온도 |
-10℃ ~ 80℃ |
-10℃ ~ 70℃ |
| 사용 속도 |
Ø32 ~ Ø63 : 8~400mm/sec
Ø80 ~ Ø125 : 8~300mm/sec
Ø140 ~ Ø250 : 8~200mm/sec |
Ø32 ~ Ø63 : 8~400mm/sec
Ø80 ~ Ø100 : 8~300mm/sec |
| 쿠션 방식 |
메탈감압방식 |
| 사용작동유 |
일반광물성 작동유 |
| 나사공차 |
KS 2급 |
| 최대행정 |
Ø32~Ø50: 1,200mm
Ø63, Ø80: 1,600mm
Ø100~Ø250: 2000mm |
| 행정길이 허용차 |
~100mm: 0 +0.8, 101~250mm: 0 +1.0, 251~630mm: 0 +1.25, 631~1000mm: 0 +1.4, 1001~1600mm: 0 +1.6, 1601~2000mm: 0 +1.8 |
| 튜브재질 |
기계구조용 탄소강 |
스테인리스 스틸 |
| 지지형식 |

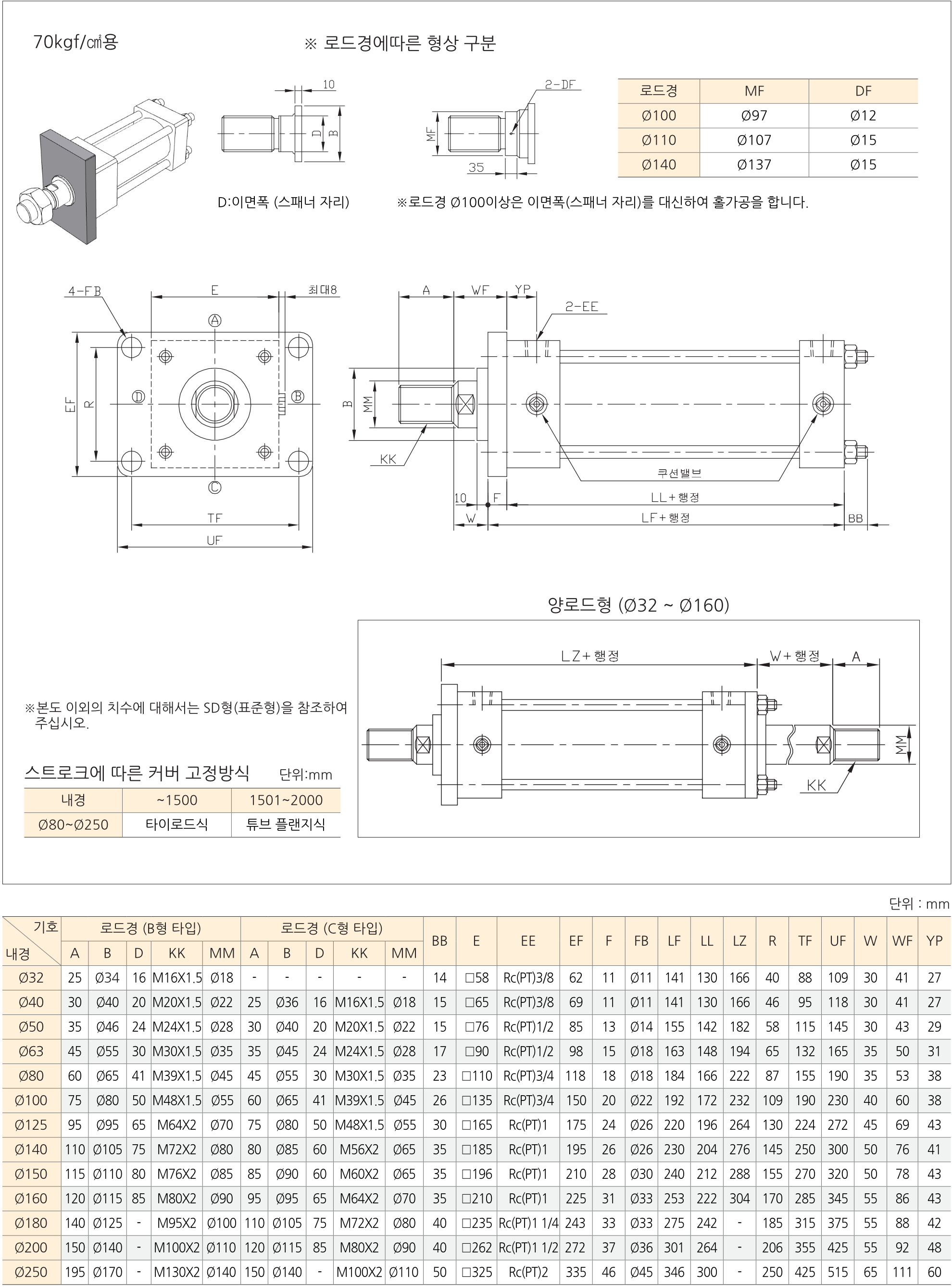

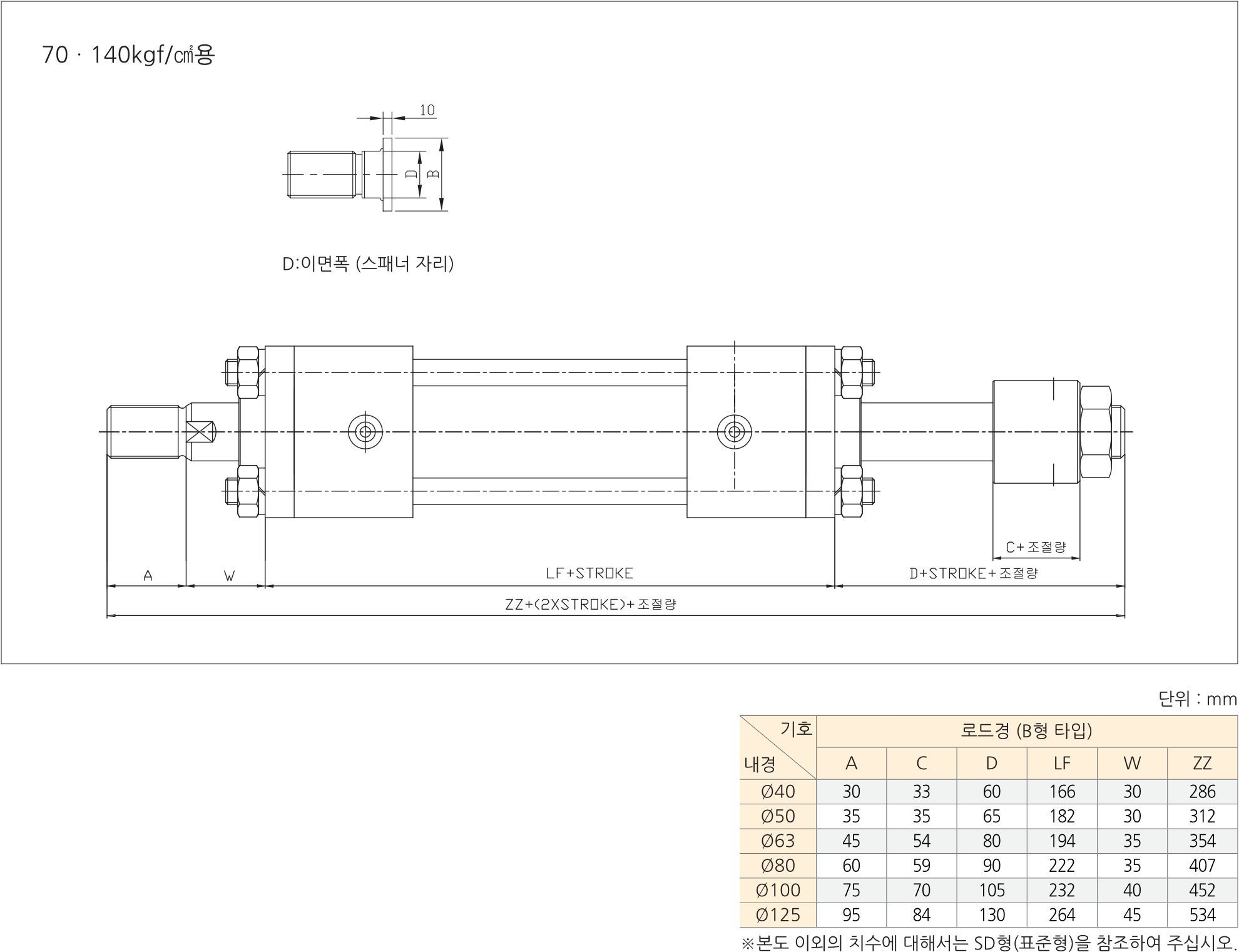

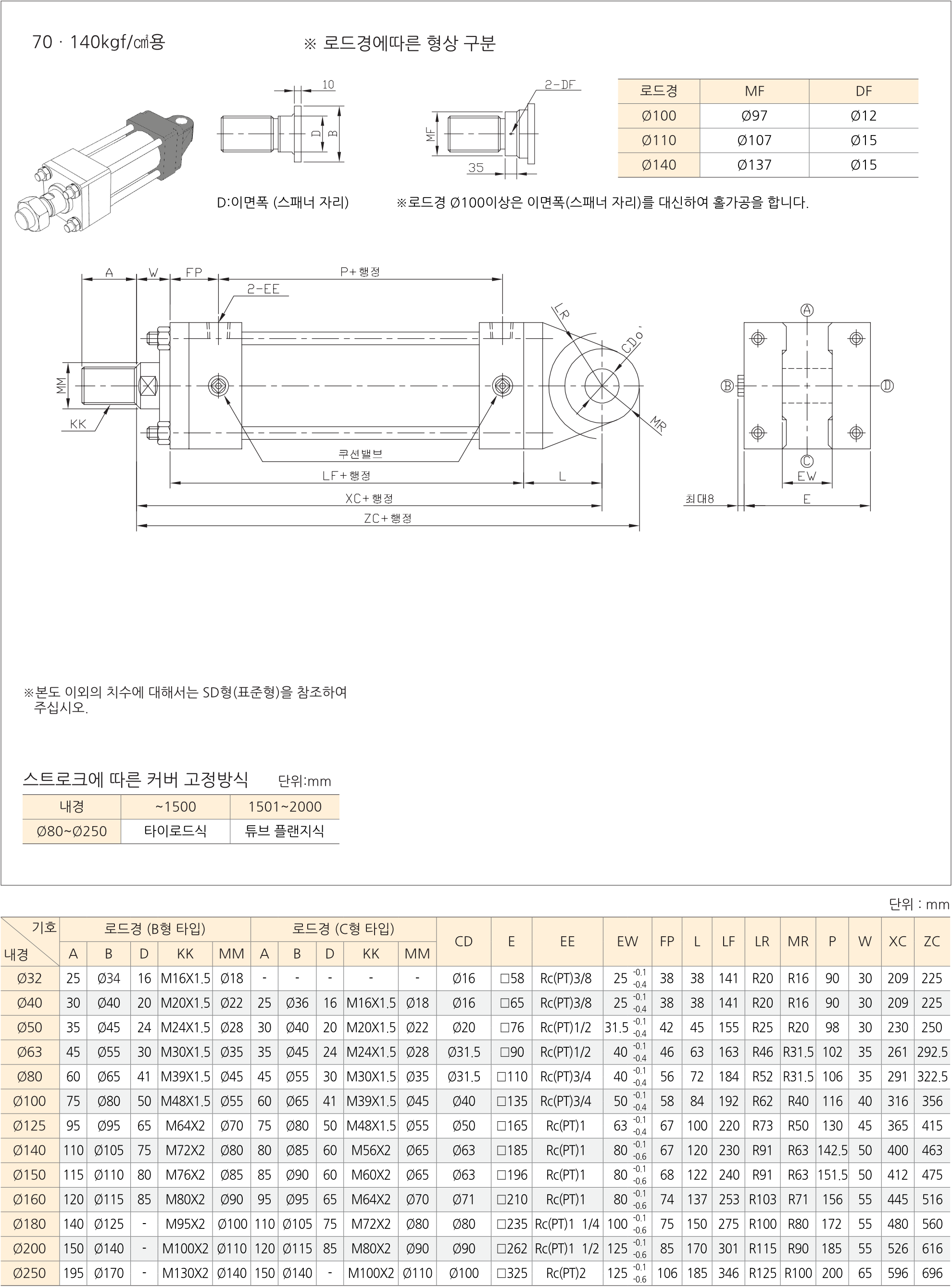

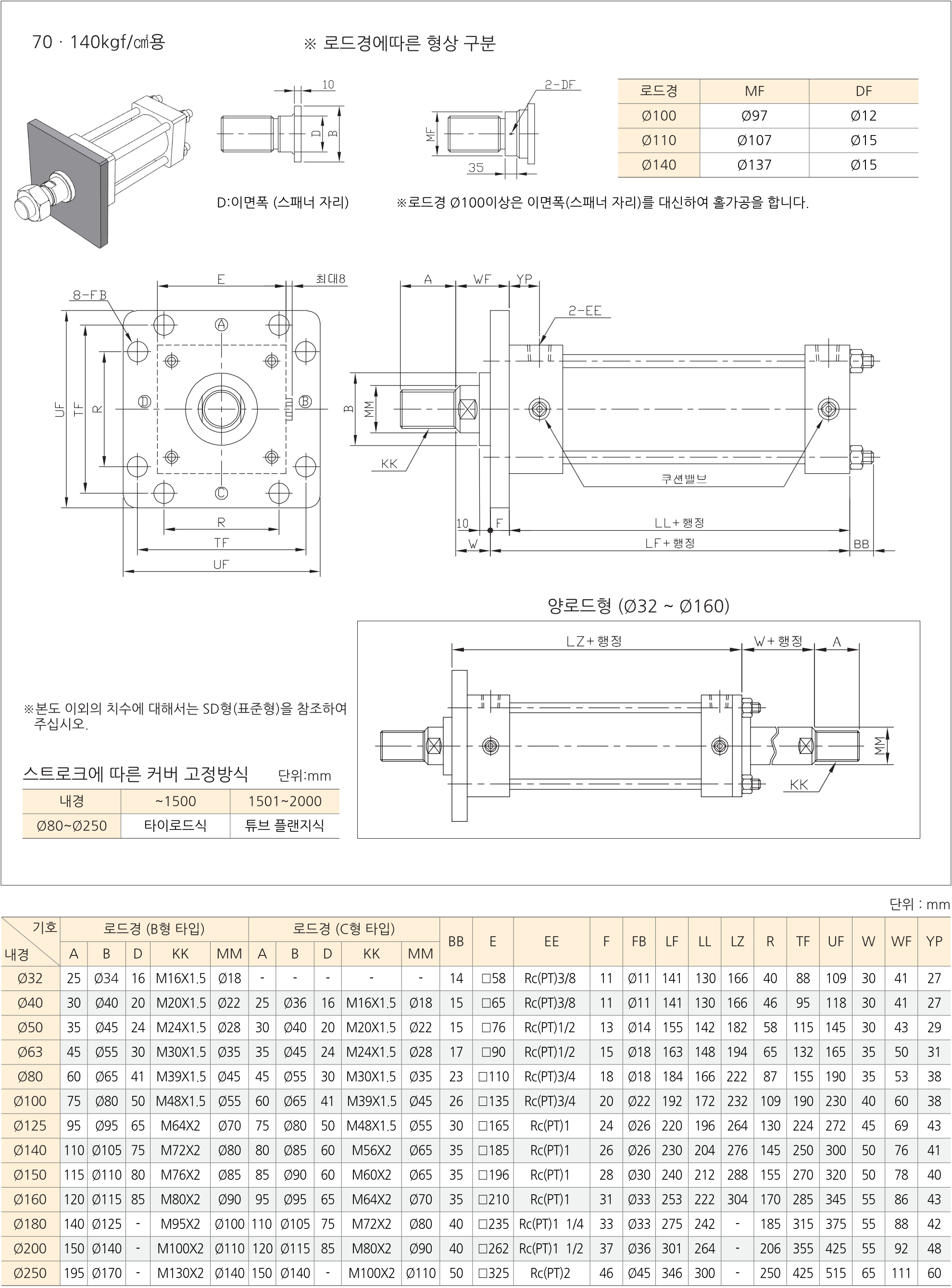

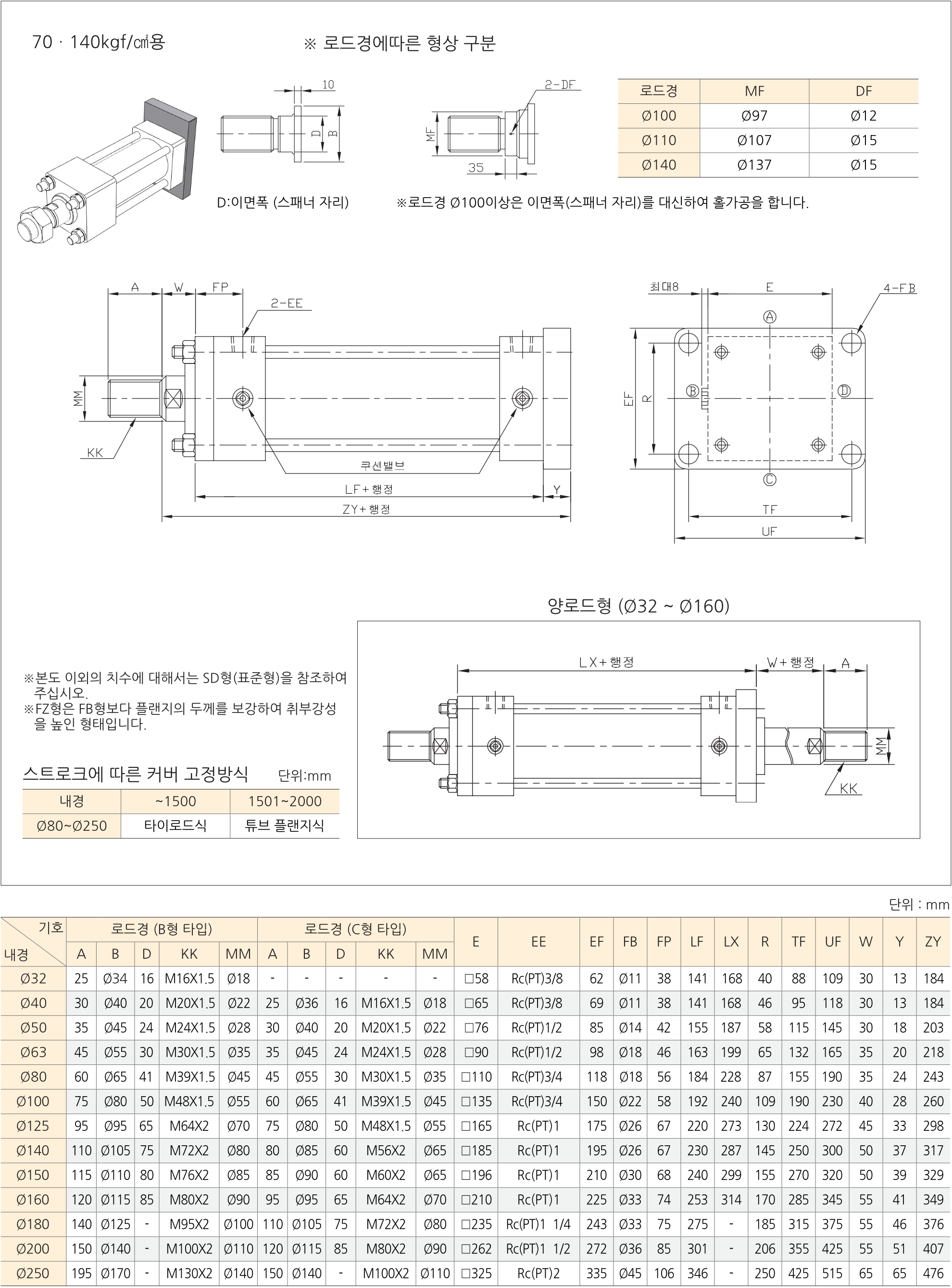

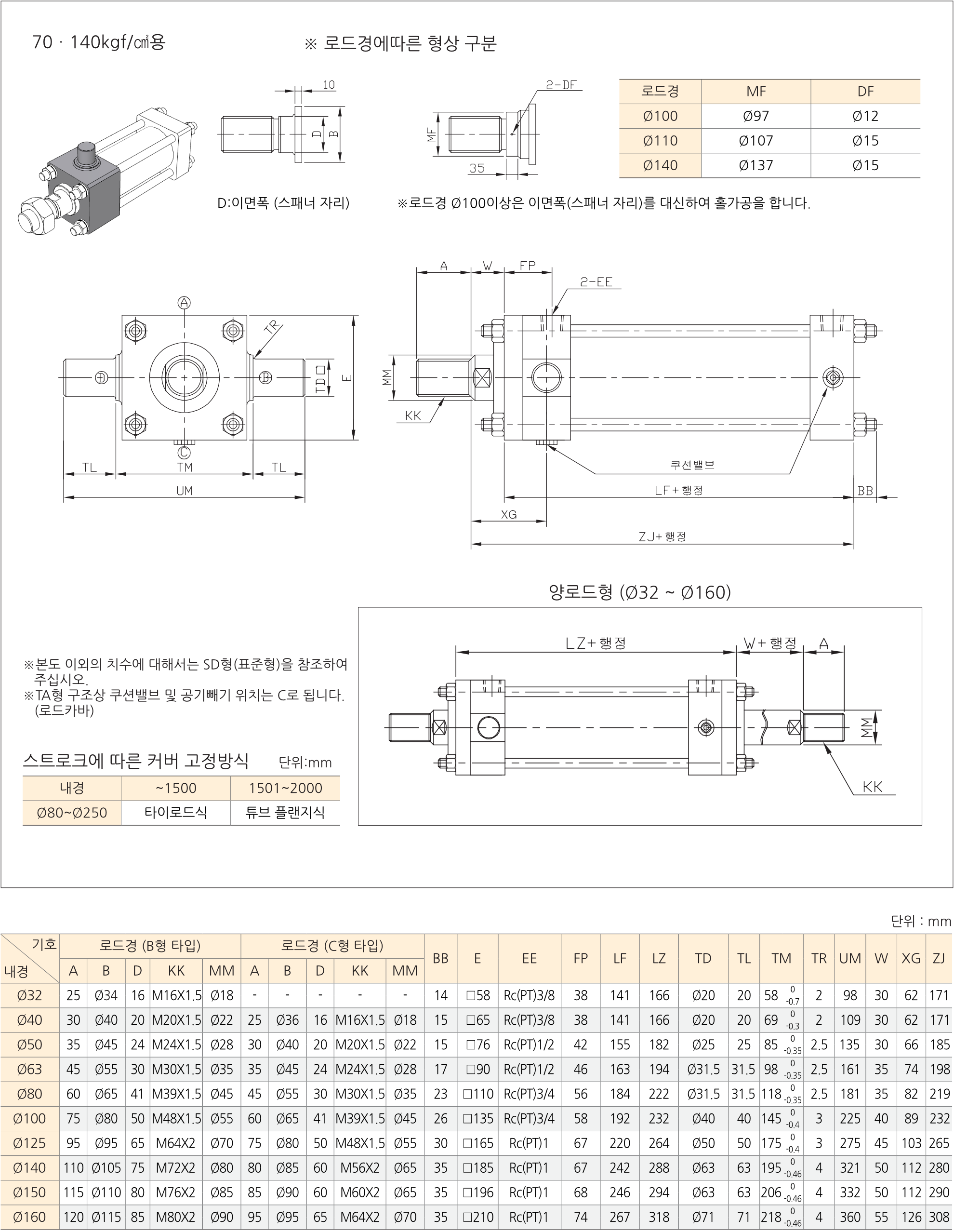

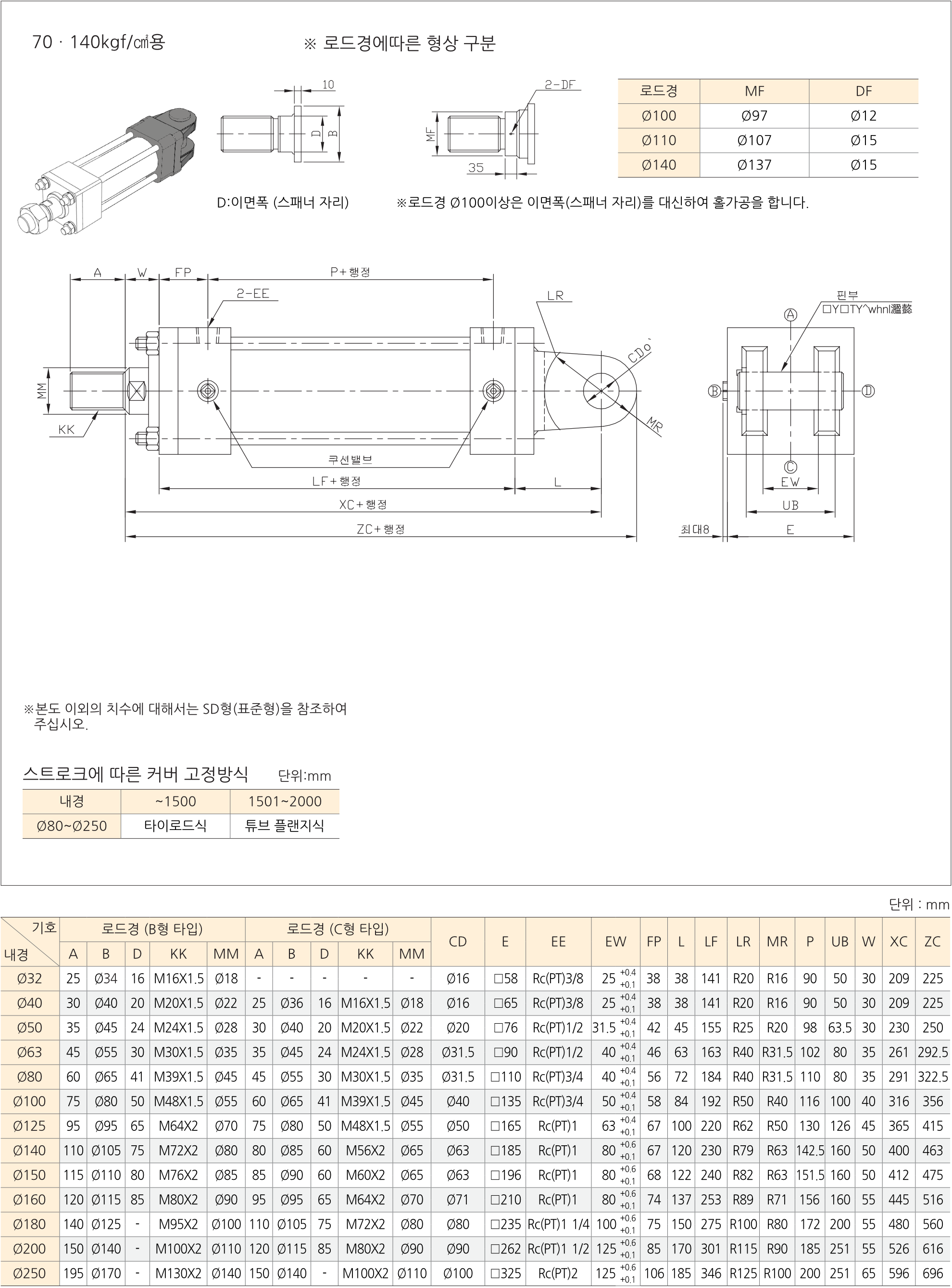

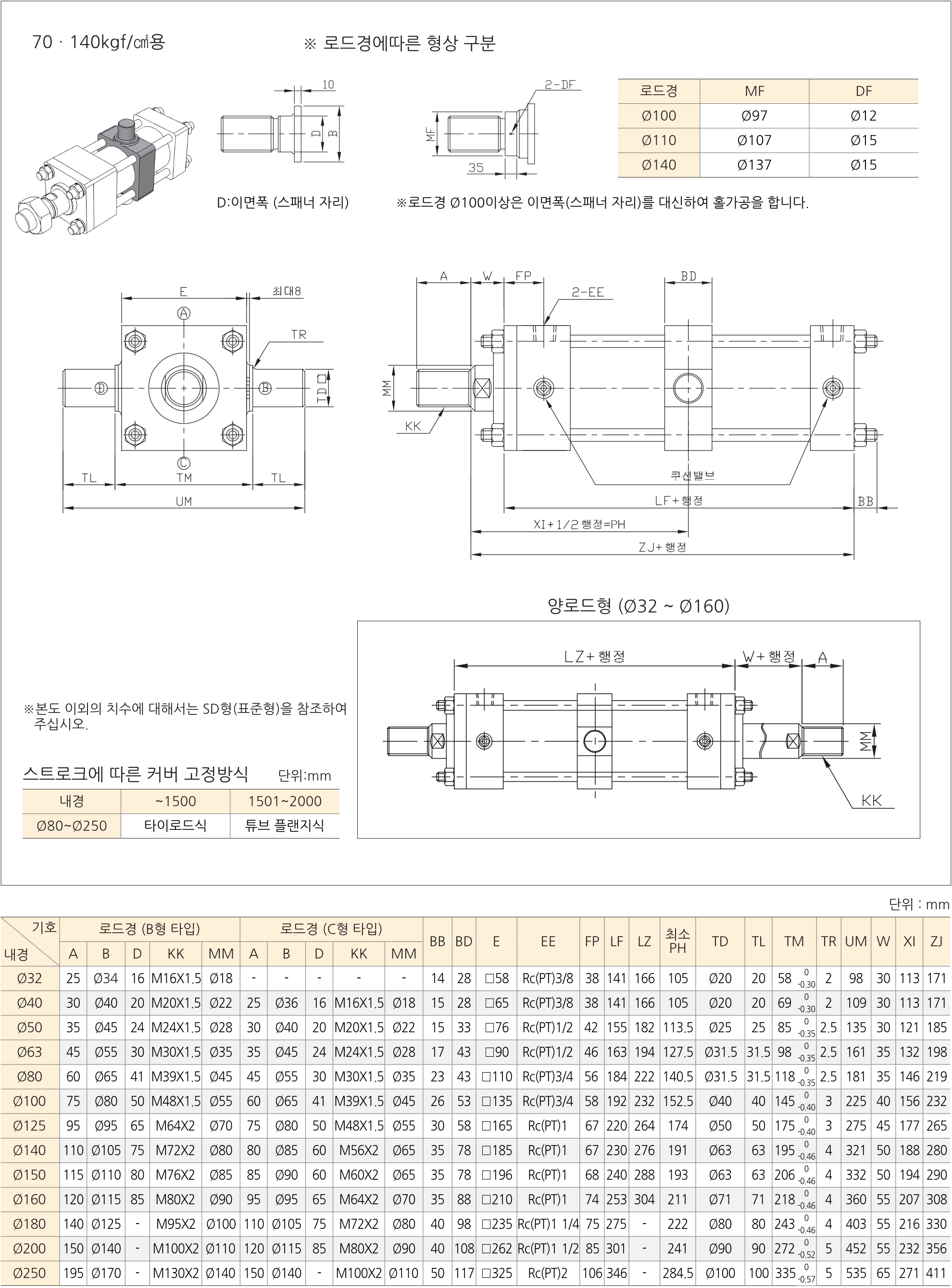

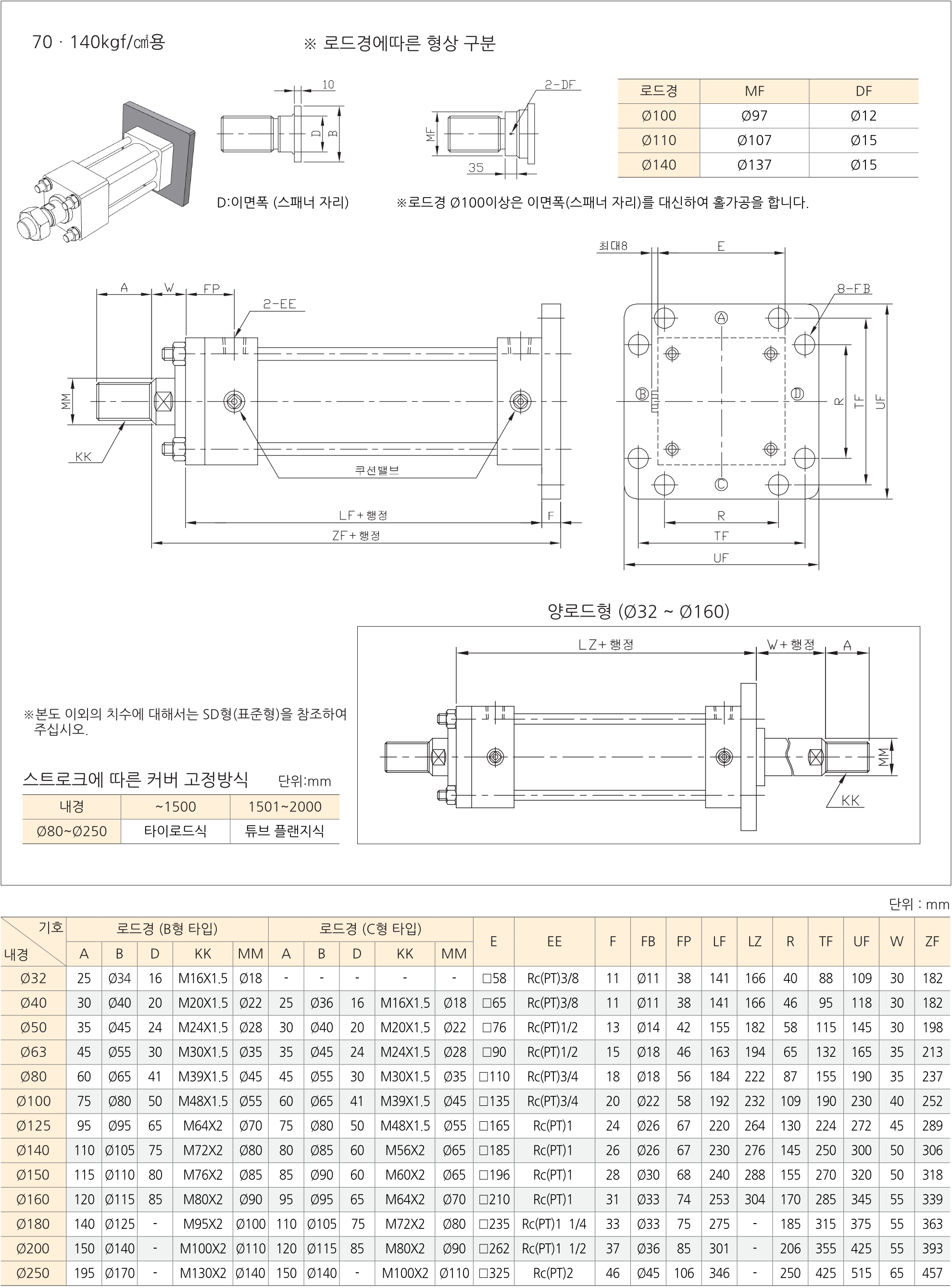

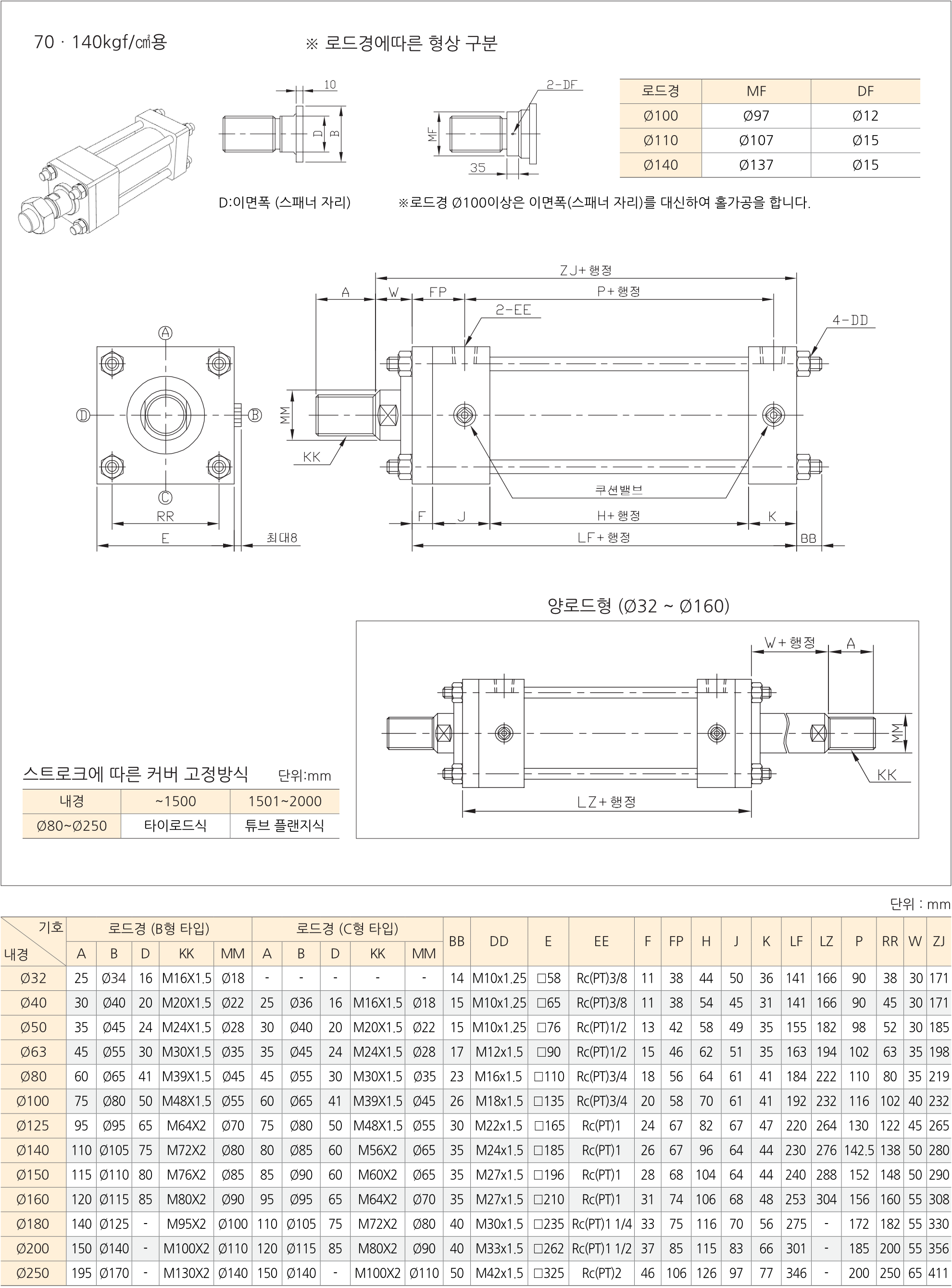

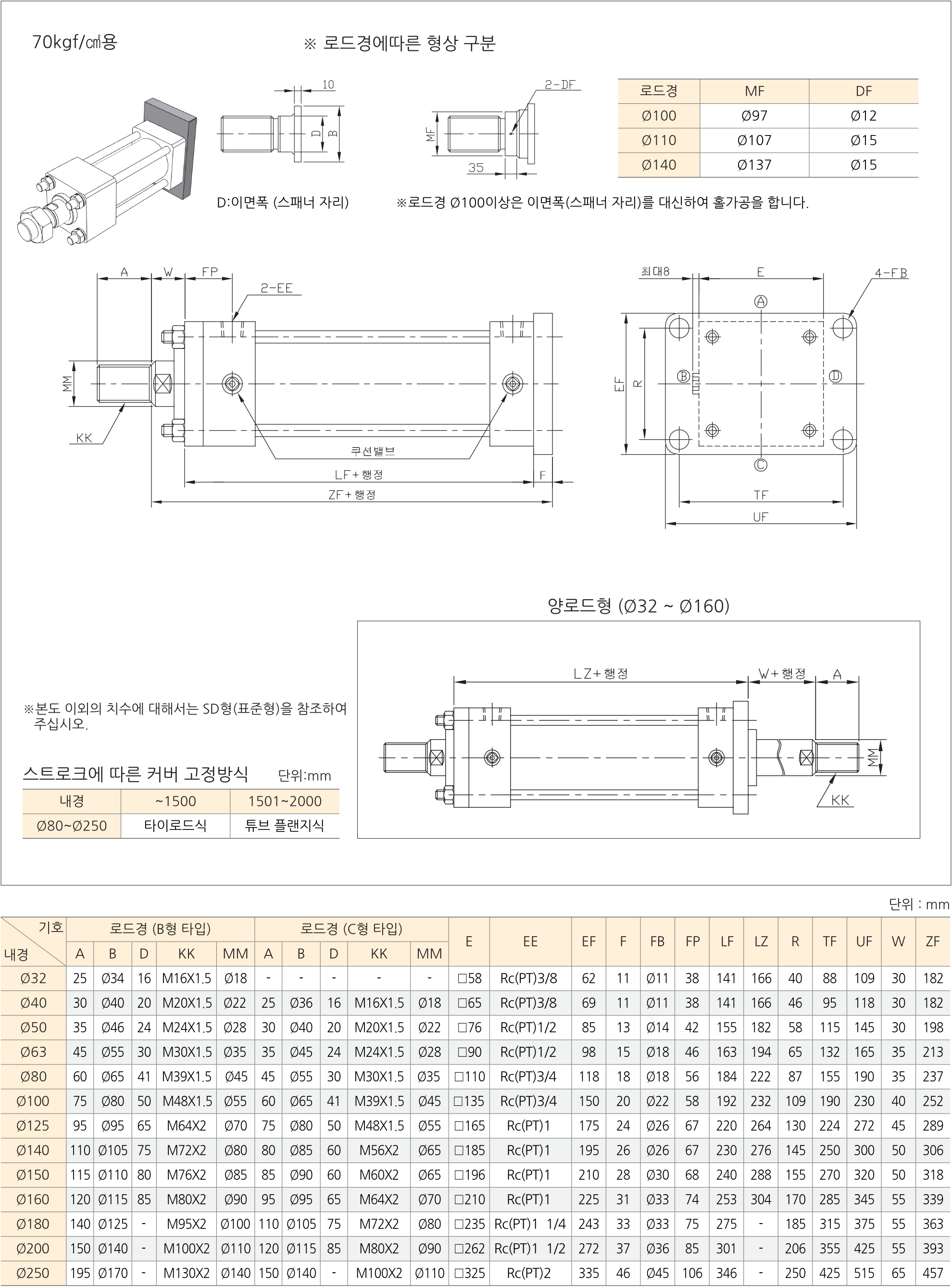

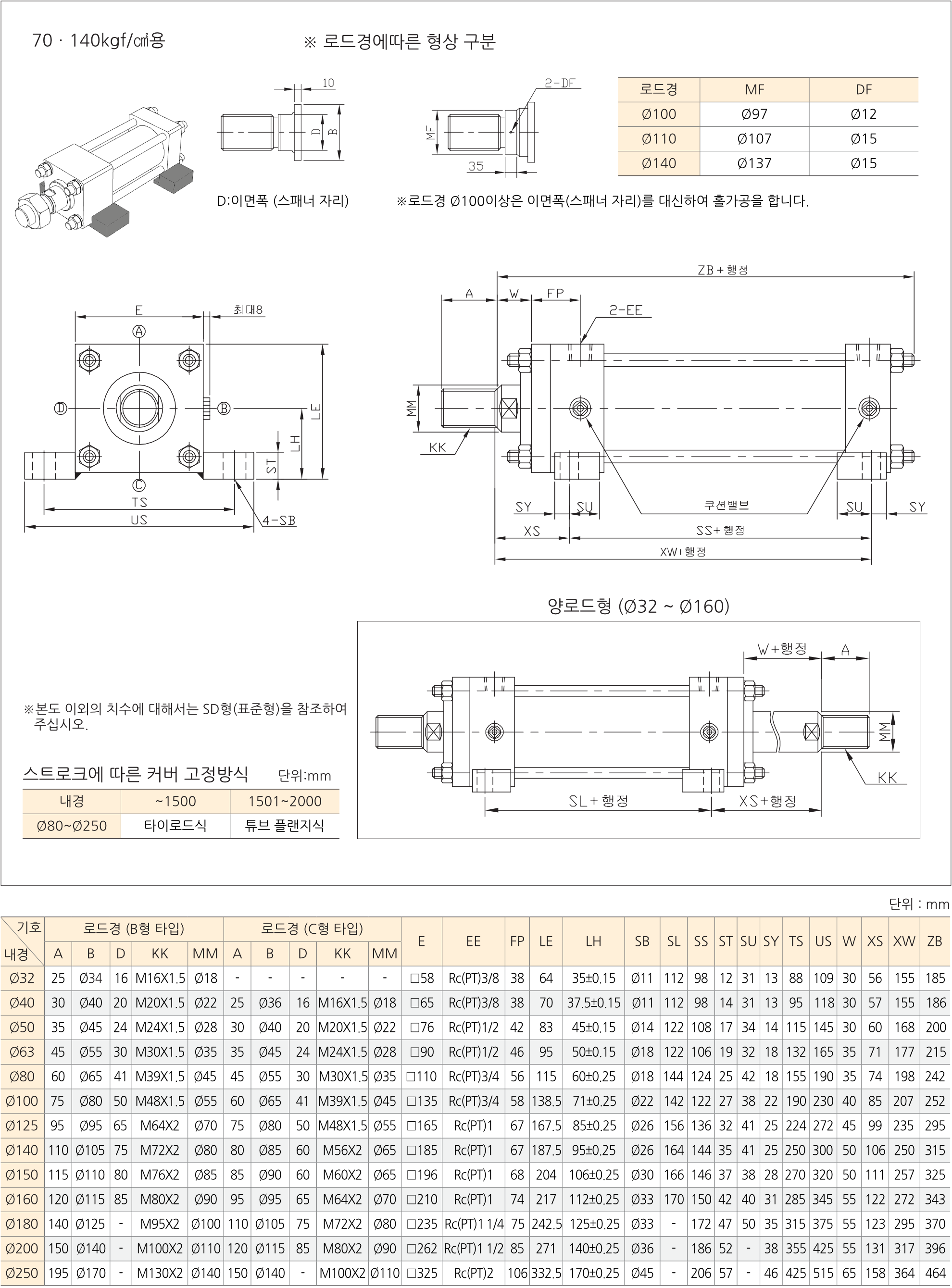

SD, LA, (LB), (FA), (FB), FY, FZ, FC, FD, CA, CB, TC, TA |
* 사용압력이란 실린더를 작동함에 있어 허용되는 릴리프변의 최고 설정압력입니다.
* 최고 허용압력이란 서지압력을 포함해 실린더가 강도상 사용가능한 최고압력입니다.
* 내압력이란 최고허용압력으로 복귀하였을때 성능의 저하를 초래하지 않고 견뎌내야하는 시험압력입니다.
* 최저작동압력이란 무부하(로드 자중분을 별도 고려)의 상태에서 압력을 가할 때, 실린더가 움직이기 시작하는 압력입니다.
* 지지형식란의 ( )는 사용압력 70kgf/㎠용입니다.

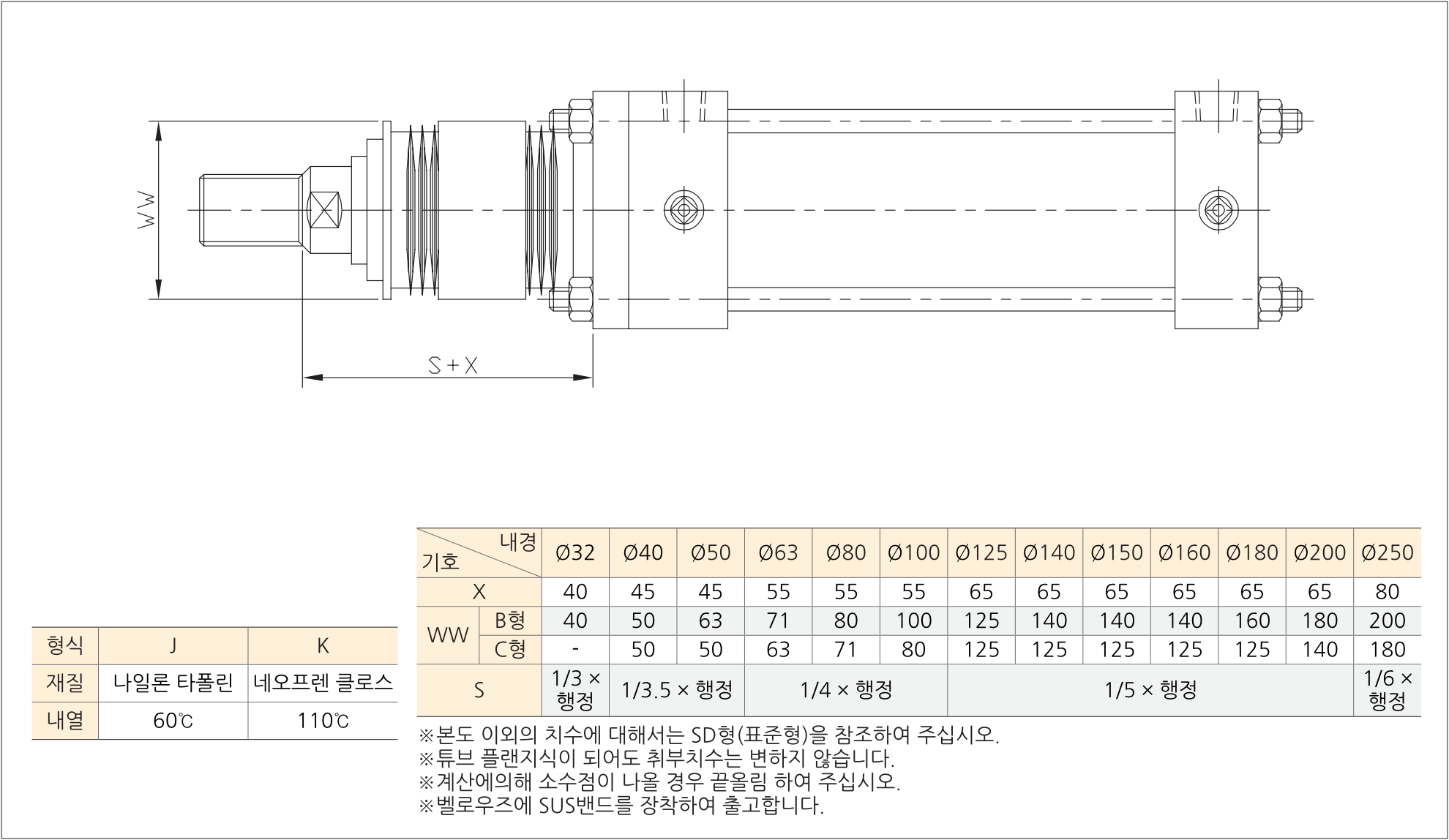

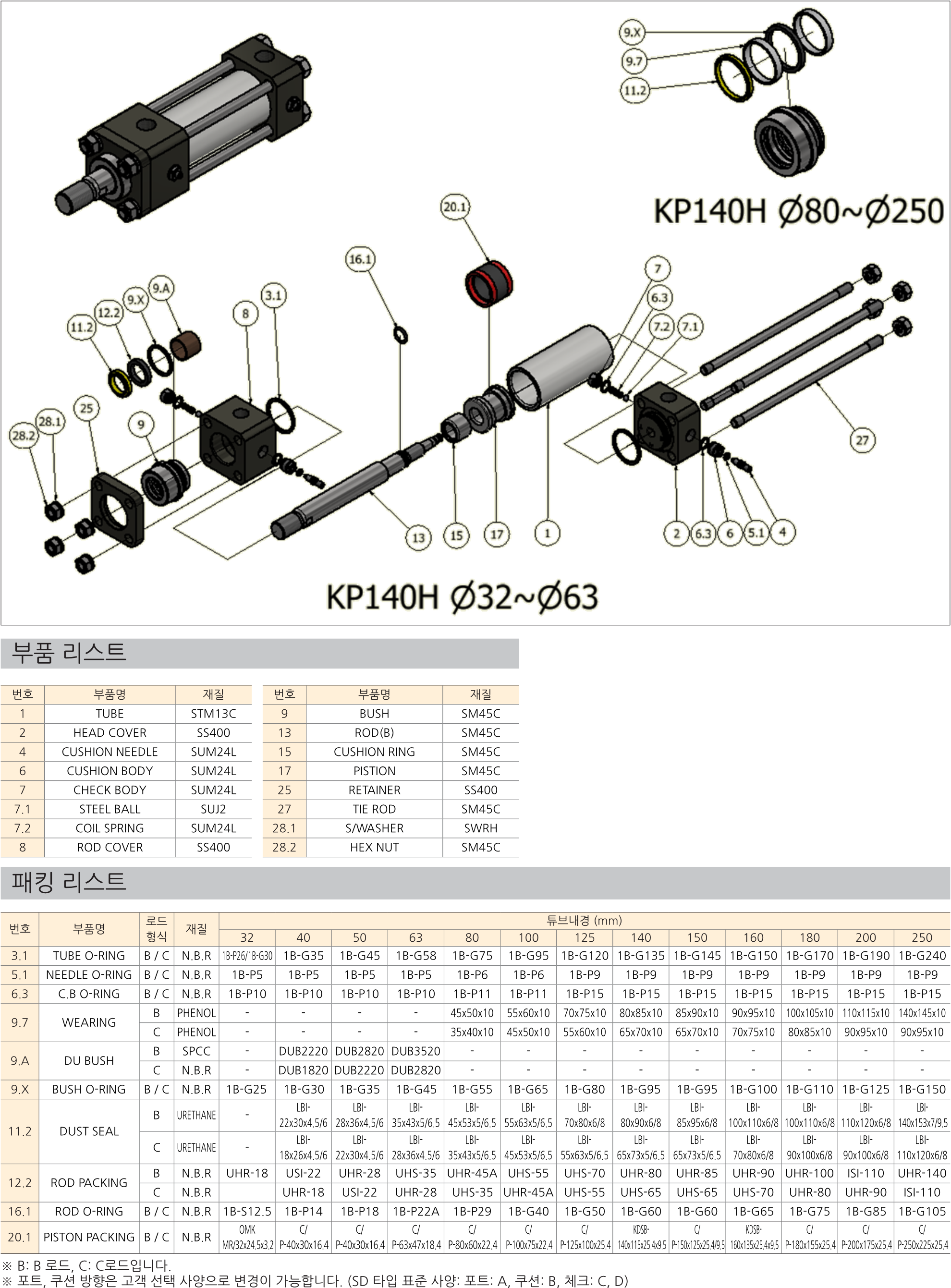

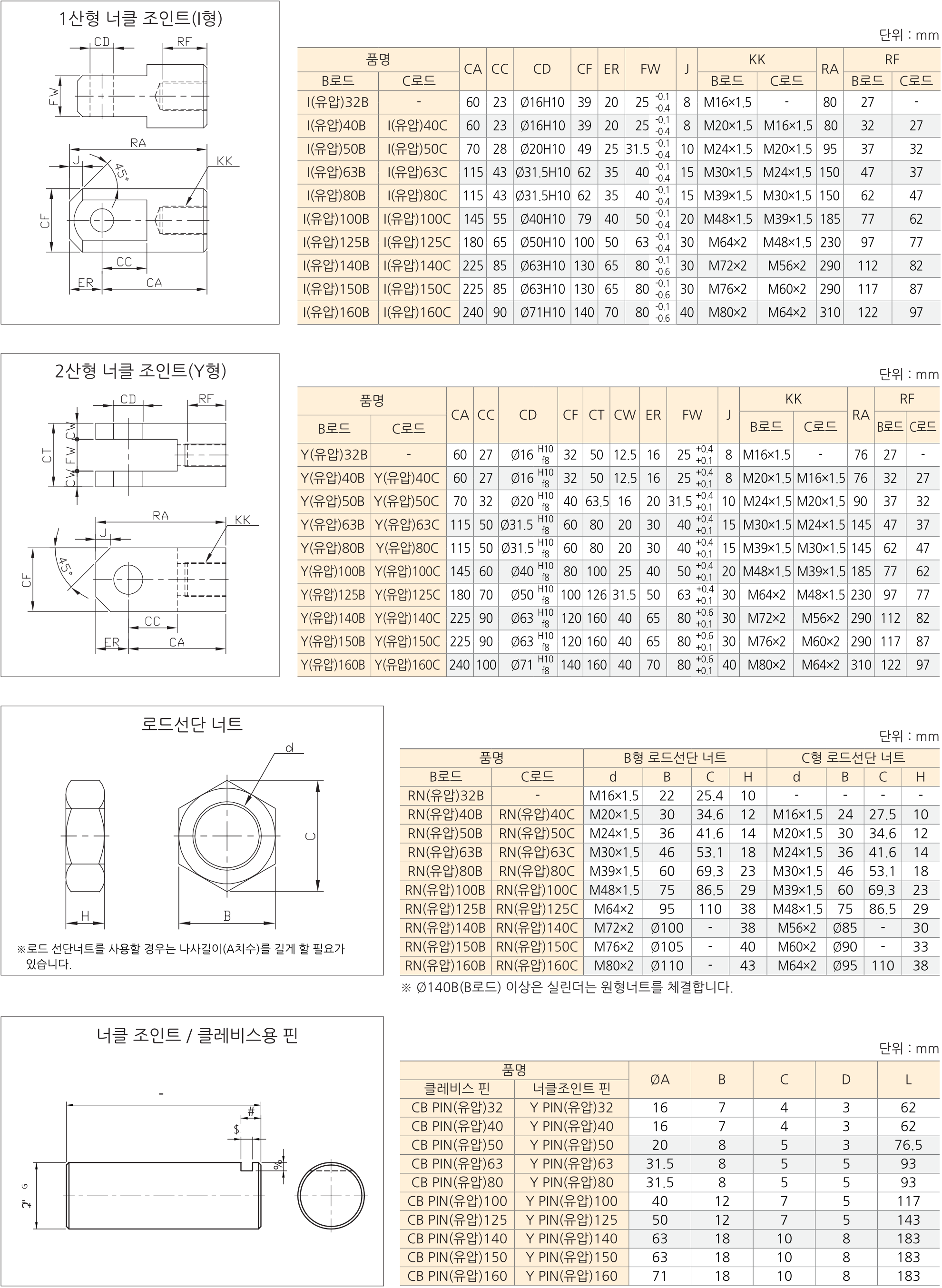

* 피스톤로드 선단나사부에 로드선단 너트를 설치해서 사용하는 경우 나사길이 A치수를 길게 해 주십시오.
