제품
← 
유압 실린더

KH

유압 장비 실린더
KCC
농기계, 장비용
특주 가능

배관 형식을 지정하여 단방향으로 설치 가능

다양한 취부 방식을 선택 가능

Features

  • 내경: Ø40~Ø400 (내경별 취부 방식 상이함, 사양표 참조)
  • 최대 행정: 3,000mm

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type KH
실린더 내경 Ø40, Ø50, Ø60, Ø70, Ø80, Ø90, Ø10, Ø110, Ø125, Ø140, Ø150, Ø160, Ø180, Ø200, Ø220, Ø250, Ø280, Ø300, Ø350, Ø400
최고 사용압력 100kgf/㎠ (10.0MPa)
내압력 200kgf/㎠ (20.0MPa)
최저 작동압력 5.0kgf/㎠(0.5MPa)
사용온도 -10℃ ~ 60℃
사용작동유 일반광물성 작동유
나사공차 KS 2급
행정길이 허용차 0 +0.8mm (KH02, KH03)


취부방식

시리즈 취부 방식 적용 내경

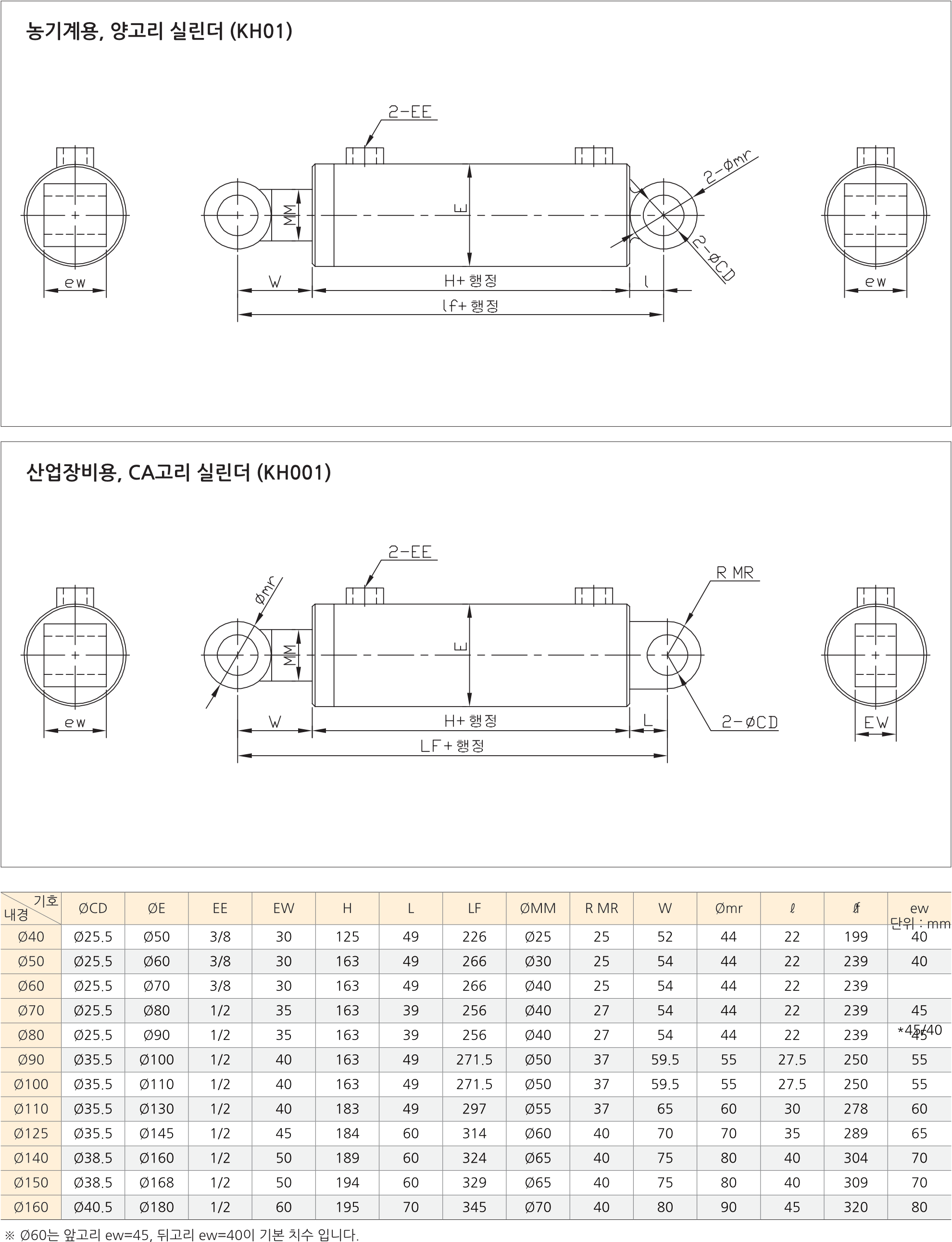

KH01 양고리 실린더(농기계용) Ø40, Ø50, Ø60, Ø70, Ø80, Ø90, Ø10, Ø110, Ø125, Ø140, Ø150, Ø160
KH001 CA고리 실린더(산업장비용)

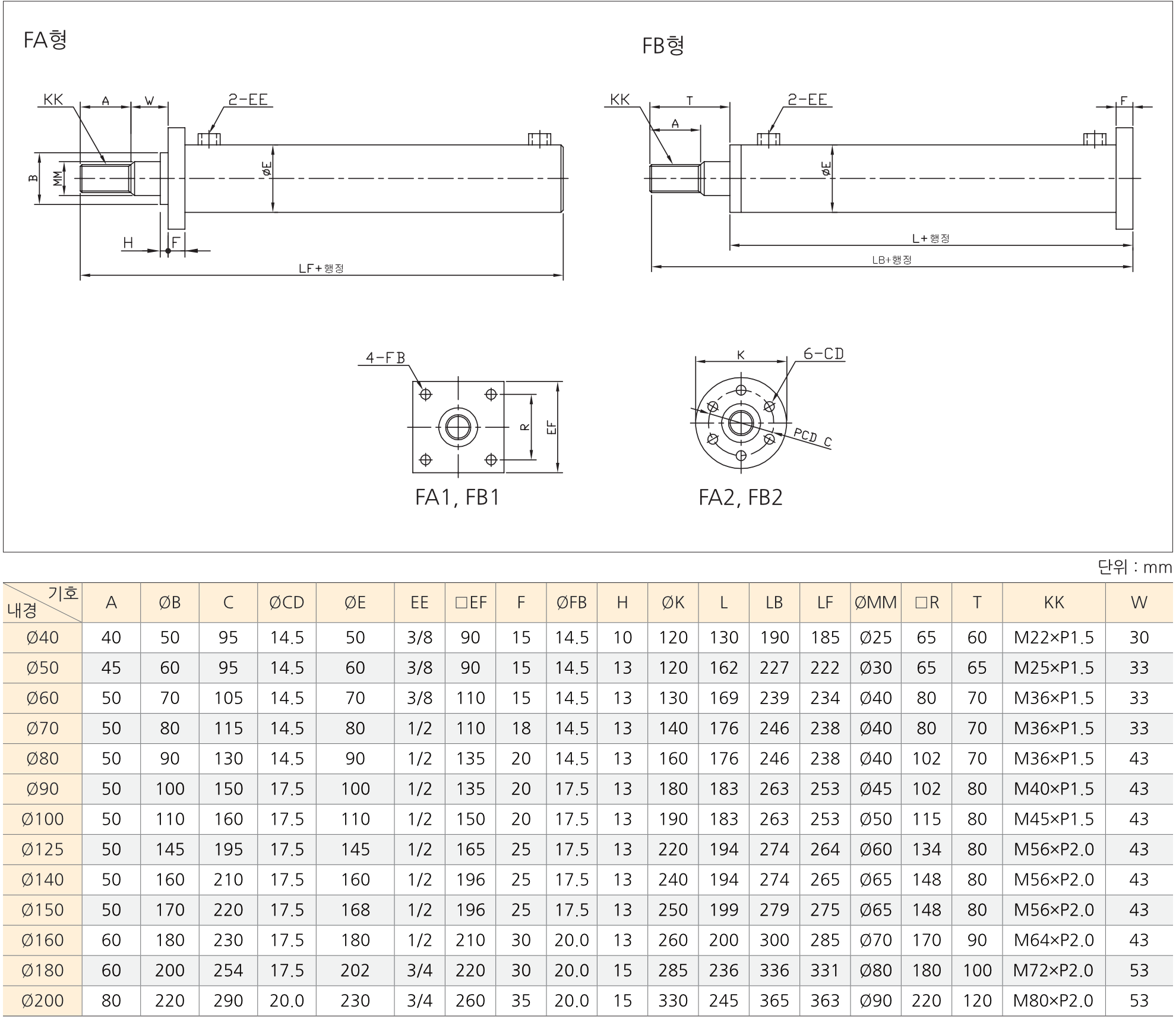

KH02 일반 산업용 Ø40, Ø50, Ø60, Ø70, Ø80, Ø90, Ø10, Ø110, Ø125, Ø140, Ø150, Ø160, Ø180, Ø200

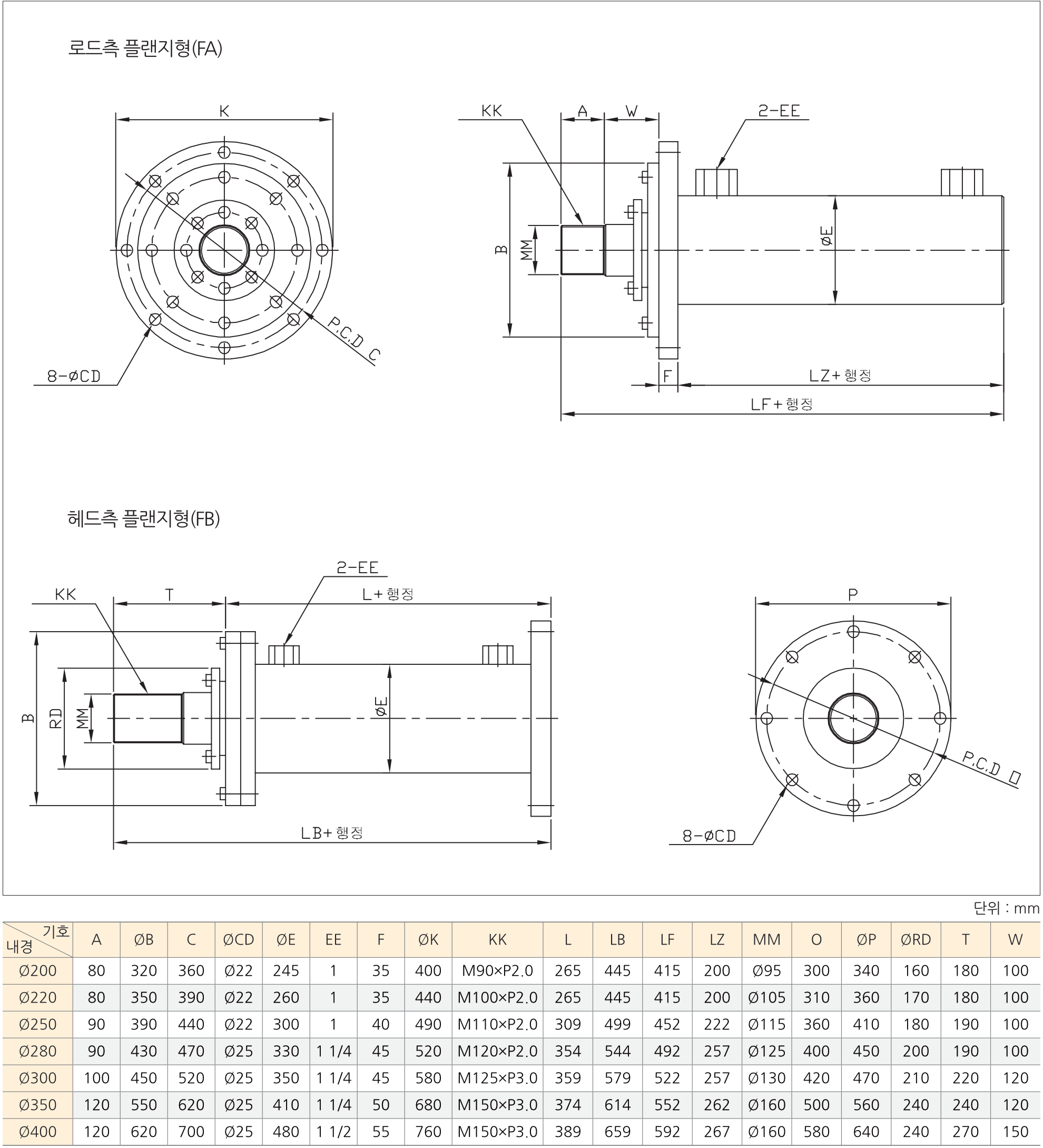

KH03 일반 산업용, 대형 Ø200, Ø220, Ø250, Ø280, Ø300, Ø350, Ø400
