제품
← 

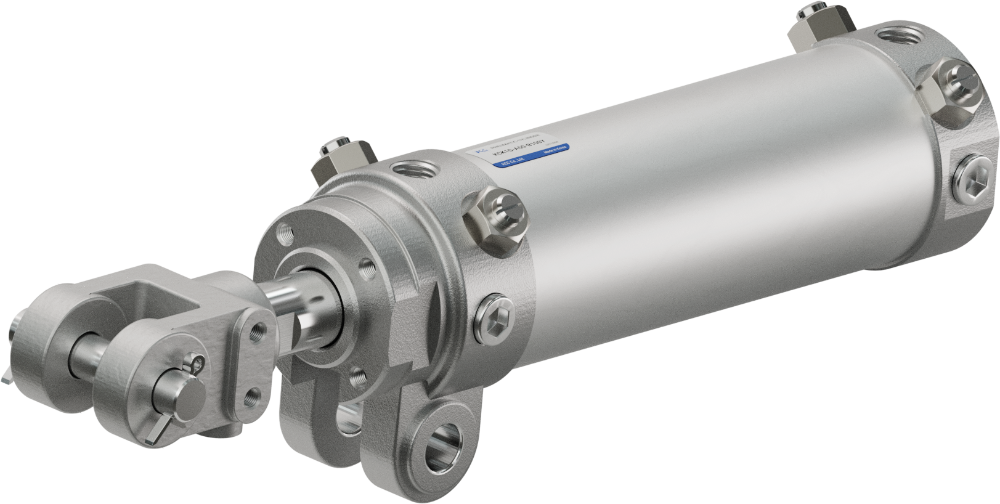

공압 실린더

KCK1

클램프 실린더
KCC
클램프
No items found.

스위치 장착 및 배관 방향 3방향으로 선택 가능

강력 스크래퍼 사용으로 벨로우즈 불필요

속도 조절 밸브 내장

Features

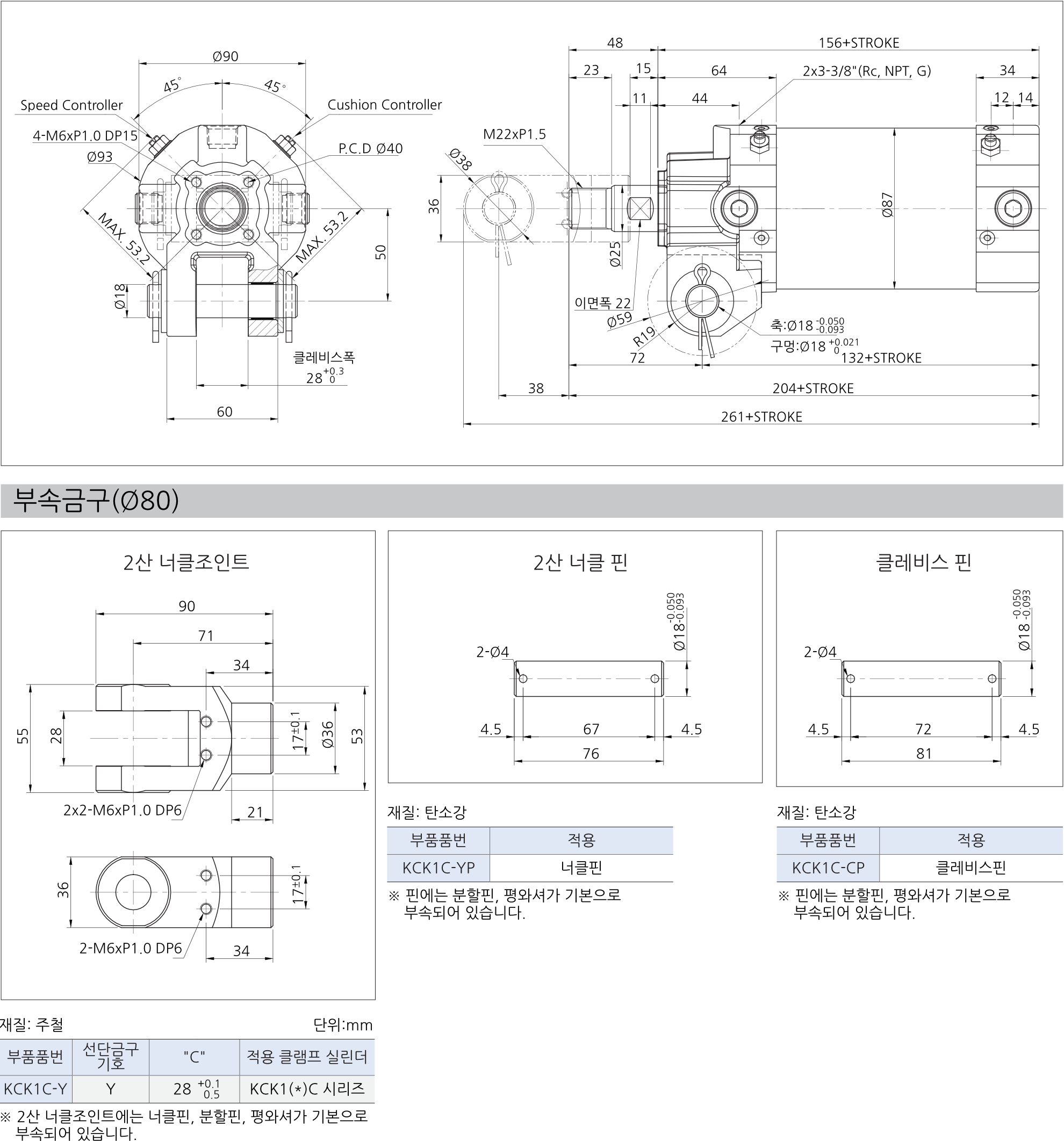

  • 내경: Ø50, Ø63, Ø80
  • 행정: 50~200mm
  • 클레비스 폭
    Ø50, Ø63: 16.5mm, 19.5mm
    Ø80: 28mm

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type KCK1
유체 압축공기
보증내압력 15.3kgf/㎠ (1.5MPa)
최고 사용압력 10.2kgf/㎠ (1.0MPa)
최저 사용압력 0.5kgf/㎠ (0.05MPa)
주위온도, 사용유체 온도 -10℃ ~ 60℃
피스톤 속도 50~500mm/sec
급유 무급유
쿠션 에어쿠션 부착
스피드 콘트롤러 양쪽 부착
표준행정 50, 75, 100, 125, 150, 200 (중간행정 주문 생산)
행정길이 허용차 0 +1.0
설치지지형식 2산 클레비스
클레비스 폭 Ø50, Ø63: 16.5mm, 19.5mm
Ø80: 28mm

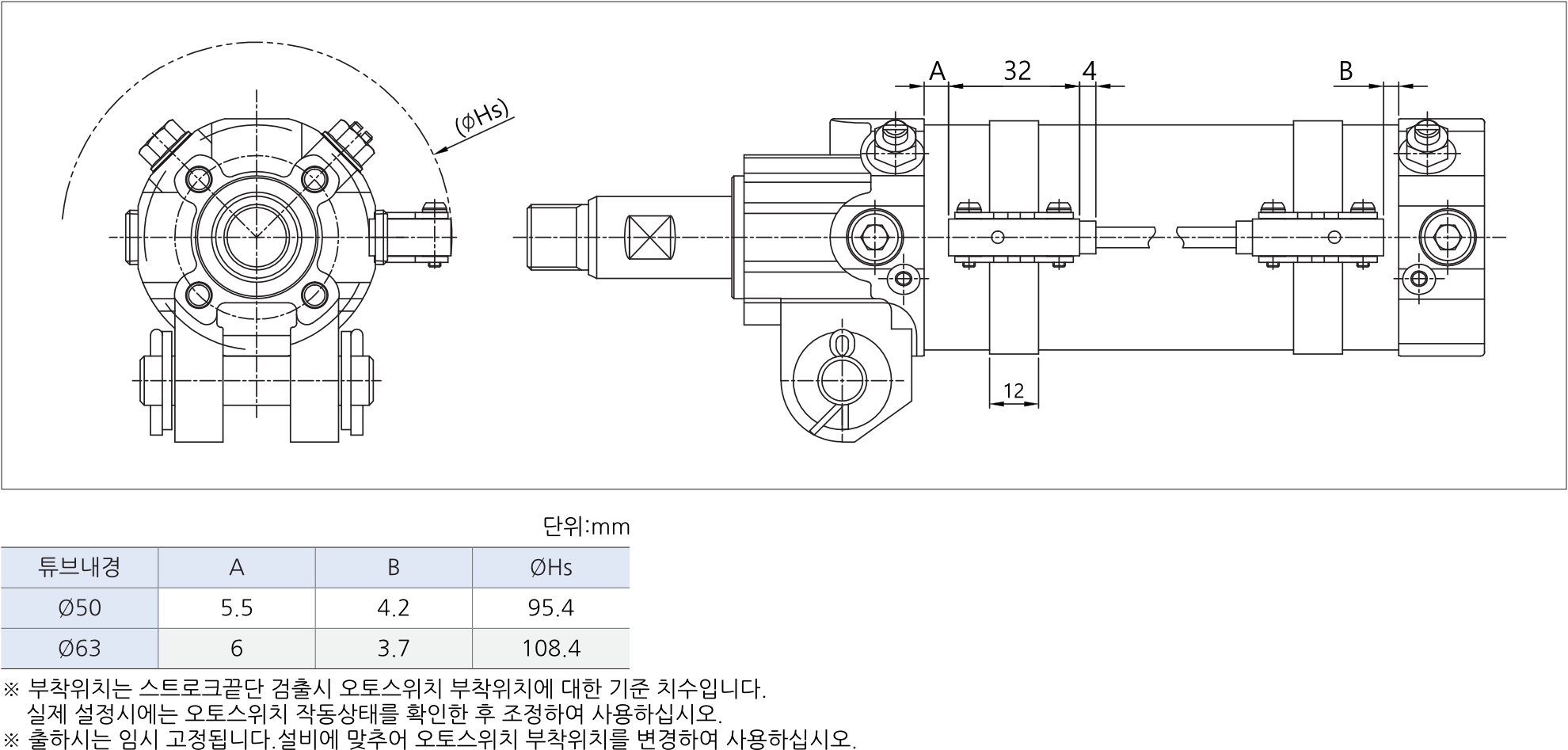

오토 스위치

Type D-P4
배선방식 2선식
사용전압 DC10~28V
사용 전류범위 5~50mA
접점용량(최대) 1.5W
내부전압 강하(최대) 5V
누진전류(최대) 1mA
표시등 소등: 미감지, 적색점등: 감지 범위, 녹색점등: 안정된 감지 범위
리드선 Ø5.4, 2C, PVC
극성 없음
동작시간(최대) 50ms
주위온도 범위 -10~60℃
내충격 30G
내진동 9G
리드선 길이 1M, 3M(표준), 5M

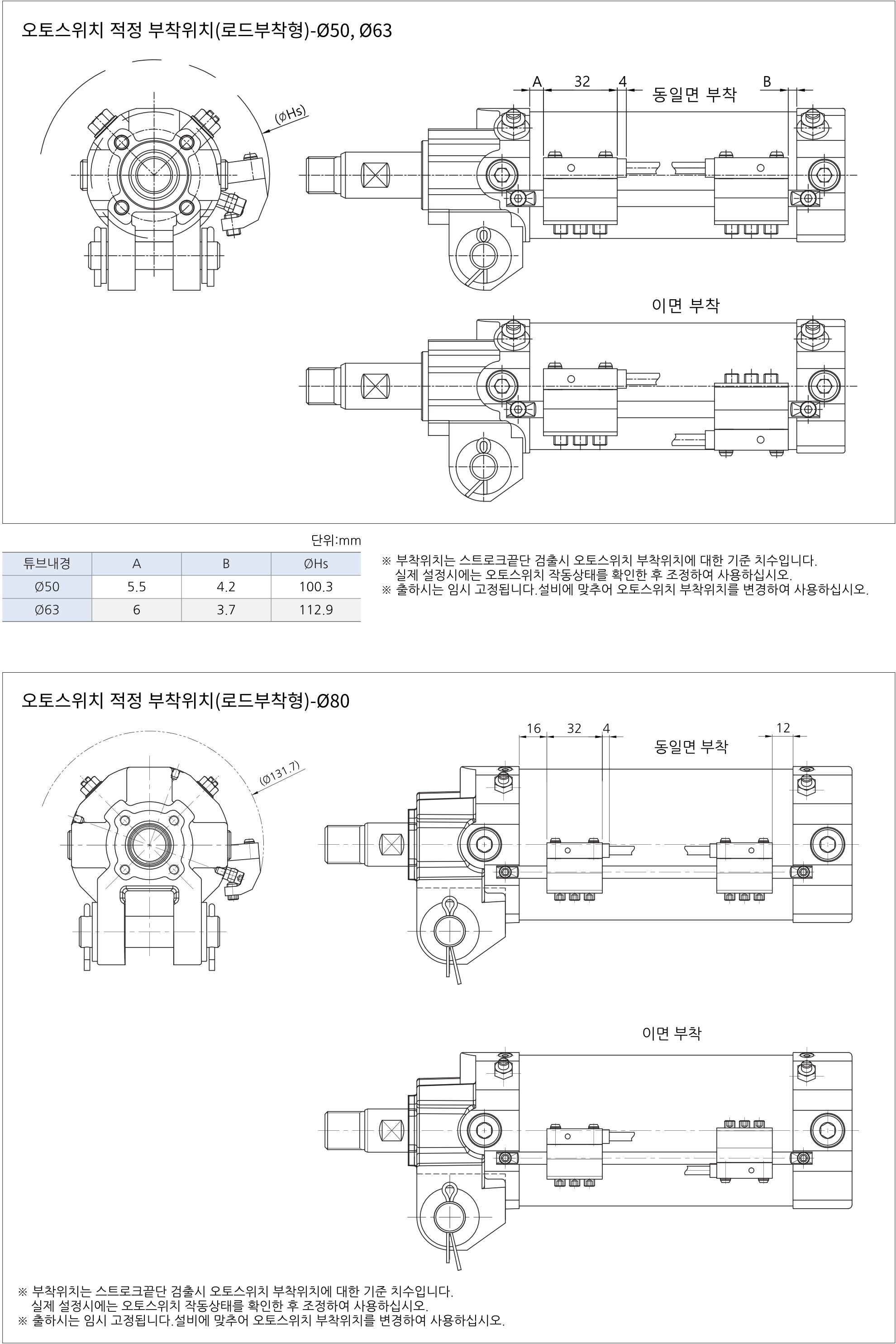

Ø80는 오토스위치 로드 장착만 가능합니다.
