일반 사양

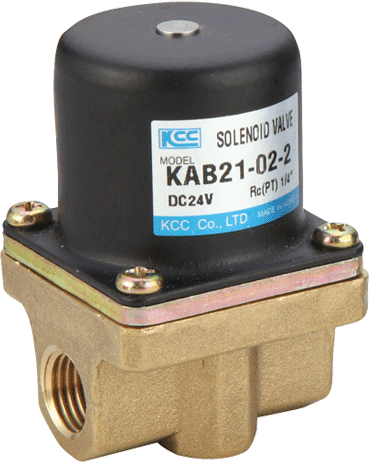

| Type |
KAB21 |
| 사용유체 |
공기, 물, 맑은 오일, 불활성가스 |
| 유체온도범위 |
0 ~ 60℃ |
| 주위 허용온도 |
50℃ (최고온도) |
| 코일전원 결선방식 |
리드선 |
| 몸체 접속구경 |
Rc(PT) 1/4 |
| 오리피스 |
Ø1.5, Ø2(표준), Ø3, Ø4 |
| 사용전압 |
AC110V 50/60Hz
AC220V 50/60Hz
DC24V, 12V |
| 전압보상율 |
±10% (AC), ±5% (DC) |
| 소비전력 |
AC: 8W, DC:7.5W |
| 몸체 재질 |
황동 |
| 씰 재질 |
표준: NBR
옵션: SILICONE, EPDM, FPM |
| 중량 |
0.32kg |
*폭발성 분위기의 장소에서는 사용 불가능합니다.
사용압력
| Type |
오리피스 |
최고 사용압력(Kgf/㎠) |
| 공기 |
물 |
오일* |
| KAB21-02-01 |
Ø1.5 |
AC: 30, DC: 25 |
AC: 30, DC: 25 |
AC: 30, DC: 25 |
| KAB21-02-02 |
Ø2 |
AC: 15, DC: 15 |
AC: 15, DC: 15 |
AC: 7, DC: 7 |
| KAB21-02-03 |
Ø3 |
AC: 10, DC: 10 |
AC: 10, DC: 7 |
AC: 7, DC: 6 |
| KAB21-02-04 |
Ø4 |
AC: 7, DC: 7 |
AC: 7, DC: 5 |
AC: 5, DC: 4 |
*유체가 '오일' 일때 사용 압력범위는 점도 50cst일때 기준입니다.
