제품
← 
프로세스 밸브

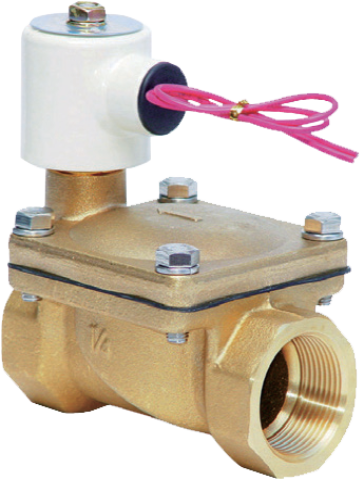

HPW3212, 4014, 5020

프로세스 밸브
KCC
일반 상온용
2포트
상시닫힘
다이아후렘식

유체사양에 따른 씰 재질 변경 가능.

파이롯트식과 직동식의 장점만 채택.

Features

  • 포트: Rc(PT) 1 1/4, 1 1/2, 2
  • 오리피스: Ø32, Ø40, Ø50

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type 표준사양 옵션사양
사용유체 공기, 물, 맑은 오일, 불활성 가스
유체온도범위 0 ∼ 60℃ EPDM(100℃), FPM(120℃)
주위 허용온도 50℃ (최고온도)
작동 압력 범위 0.3~10kgf/㎠(0.03~1MPa)
작동방식 및 구조 다이아후레임
코일전원 종별 B종
코일 전원 접속방식 리드선 G(PF)1/2 그로메트, 터미널박스, 딘 콘넥터
몸체 접속구경 Rc(PT)1 1/4, 1 1/2, 2
오리피스 Ø32, Ø40, Ø50
사용전압 AC100V 50/60Hz, AC110V 60Hz, AC200V 50/60Hz, AC220V 60Hz, DC24V, 12V AC220V 50㎐, AC240V 50㎐, AC24V 50㎐
전압보상율 ±10% (AC), ±5% (DC)
소비전력 AC, DC : 14W
몸체 재질 황동
씰 재질 NBR EPDM, FPM

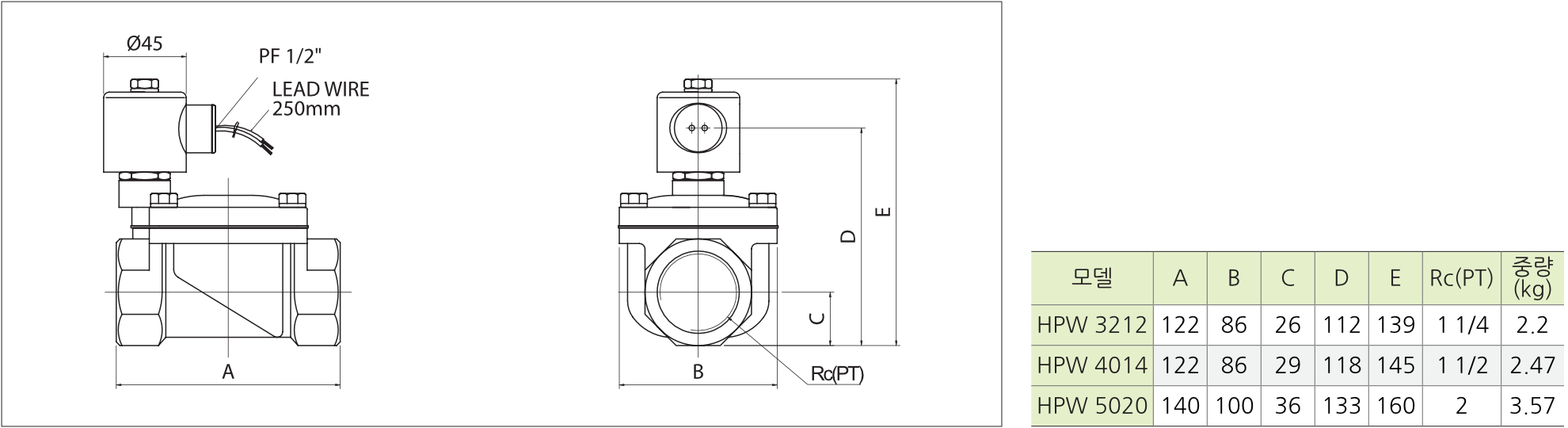

중량 외형치수도 참고

  • 폭발성 분위기의 장소에서는 사용 불가능합니다.
  • 유체가 '맑은 오일' 일때 사용 압력범위는 점도 50cst일때 기준입니다.

‍
