제품
← 
프로세스 밸브

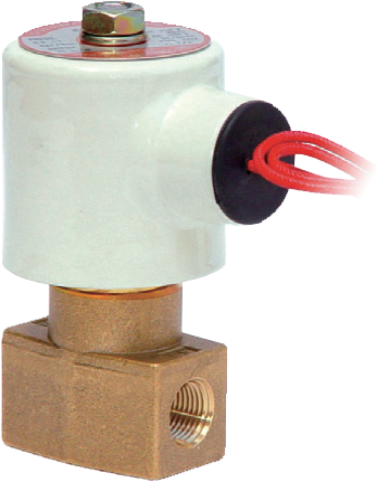

HDS042, 043

프로세스 밸브
KCC
고온, 증기용
2포트
상시닫힘
직동식

취부 방법 용이.

코일소손 방지구조, 긴 수명.

Features

  • 포트: Rc(PT) 1/4, 3/8
  • 오리피스: Ø2, Ø3, Ø5(표준)

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type 표준사양 옵션사양
사용유체 공기, 물, 증기, 고온수, 맑은 오일, 불활성 가스
유체온도범위 0 ∼ 140℃
주위 허용온도 50℃ (최고온도)
작동 압력 범위 0~7kgf/㎠(0~0.7MPa) DC: 0~7kgf/㎠(0~0.7MPa)
작동방식 및 구조 직동식
코일전원 종별 H종
코일 전원 접속방식 리드선 G(PF)1/2 그로메트, 터미널박스, 딘 콘넥터
몸체 접속방식 Rc(PT) 1/4, 3/8
오리피스 Ø5 Ø2, Ø3
사용전압 AC100V 50/60Hz, AC110V 60Hz, AC200V 50/60Hz, AC220V 60Hz AC220V 50Hz, AC240V 50Hz, AC24V 50Hz, DC24V
전압보상율 ±10%(AC), ±5%(DC)
소비전력 AC, DC: 14W
몸체 재질 황동
씰 재질 FPM PTFE
중량 0.5kg

  • 폭발성 분위기의 장소에서는 사용 불가능합니다.
  • 유체가 '맑은 오일' 일때 사용 압력범위는 점도 50cst일때 기준입니다.

‍
