제품
← 
공압 실린더

AF/ADF

박형 실린더
KCC
콤팩트
특주 가능

튜브 길이 단축으로 인한 설치 공간 절약 - 압입, 클램프 및 짧은 스트로크에 적합함

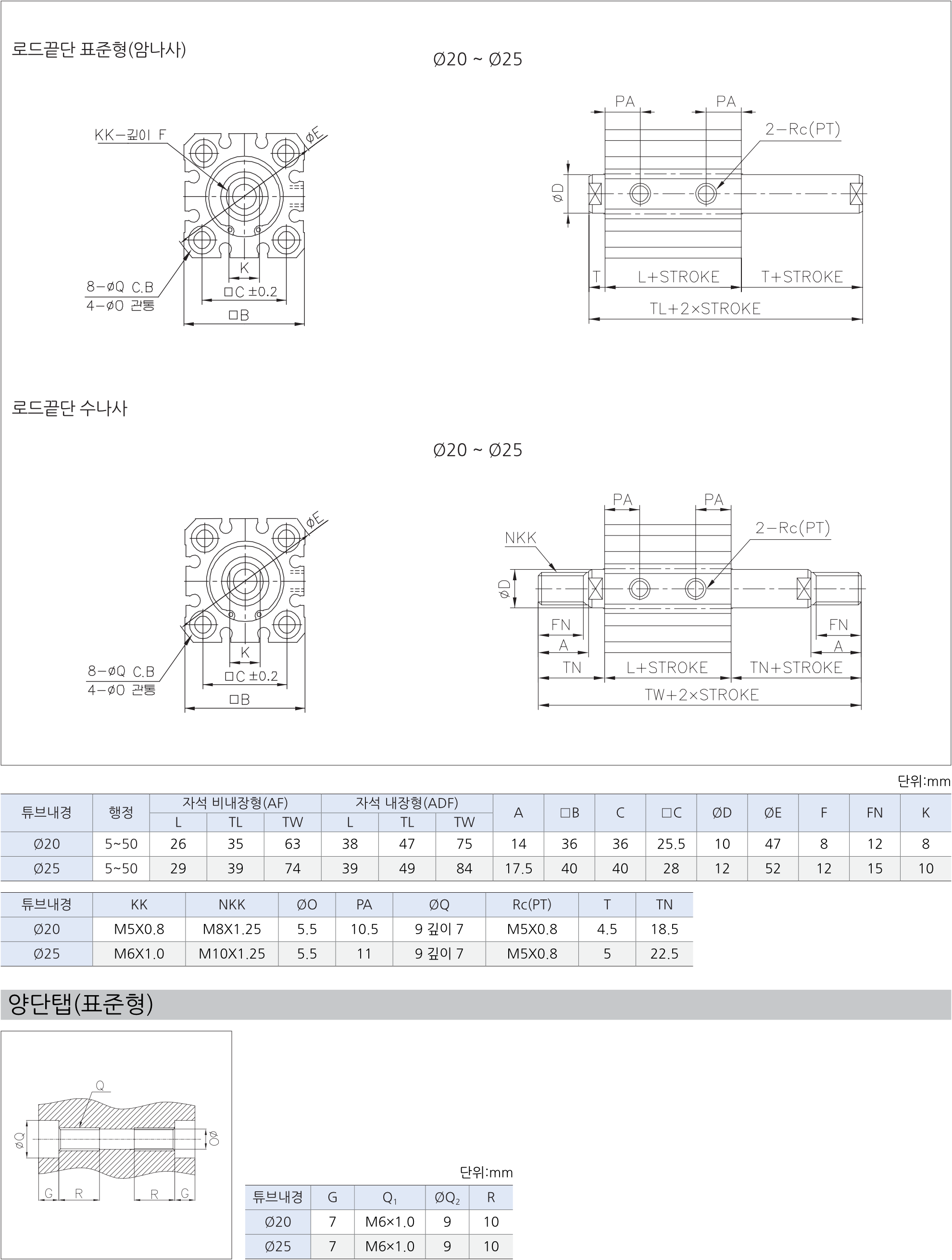

양단 탭 형과 관통구멍 형 취부를 모두 지원

특수 아노다이징처리로 내식성 향상

Features

  • 내경 : Ø12 ~ Ø200
  • 행정 : 5 ~ 100mm (내경별 최대 행정은 사양표 참조)

Technical Data

카탈로그
사양

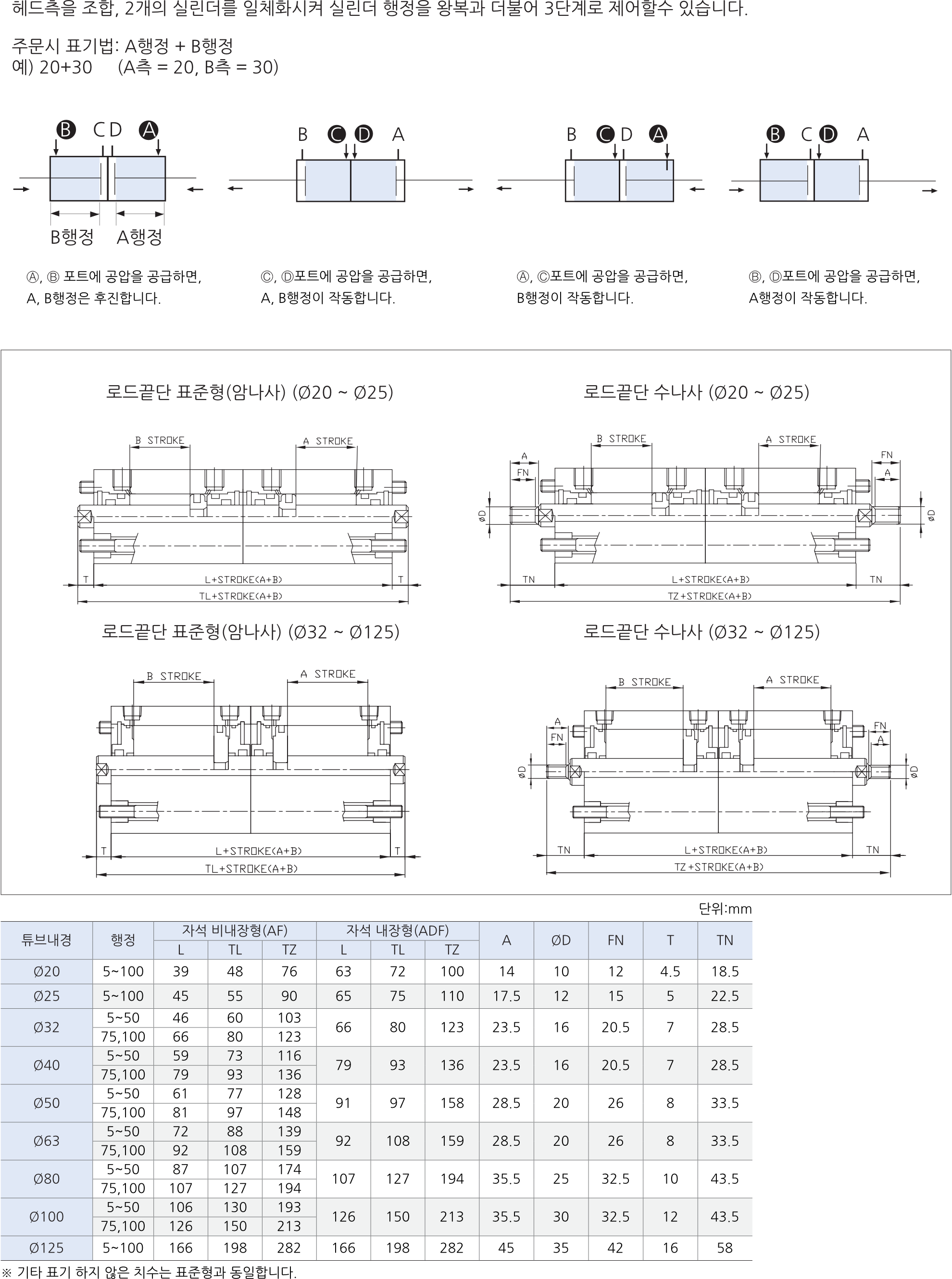

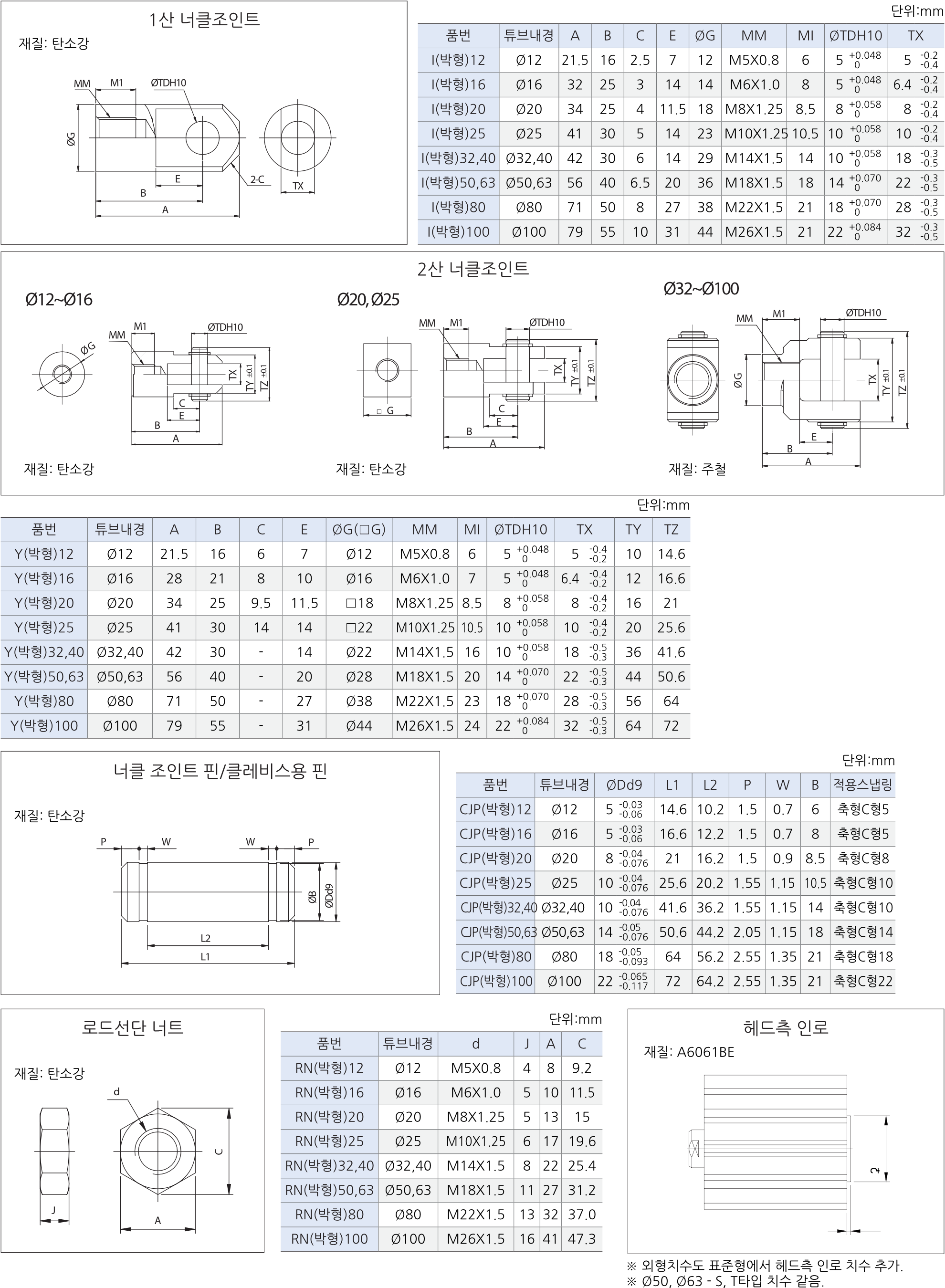

추가 기술자료

일반 사양

Type AF/ADF
유체 압축공기
급유 무급유
보증내압력 14.7kgf/㎠ (1.5MPa)
최고 사용압력 9.9kgf/㎠ (1.0MPa)
주위온도, 사용유체 온도 -10℃ ~ 70℃ (단, 동결이 없을 것)
피스톤 속도 50~500mm/sec
쿠션 표준: 없음, 옵션: 러버쿠션(Ø125~Ø200)
나사공차 KS 2급
행정길이 허용차 ~Ø125: 0. +1.0, Ø125~Ø200: 0. +1.4

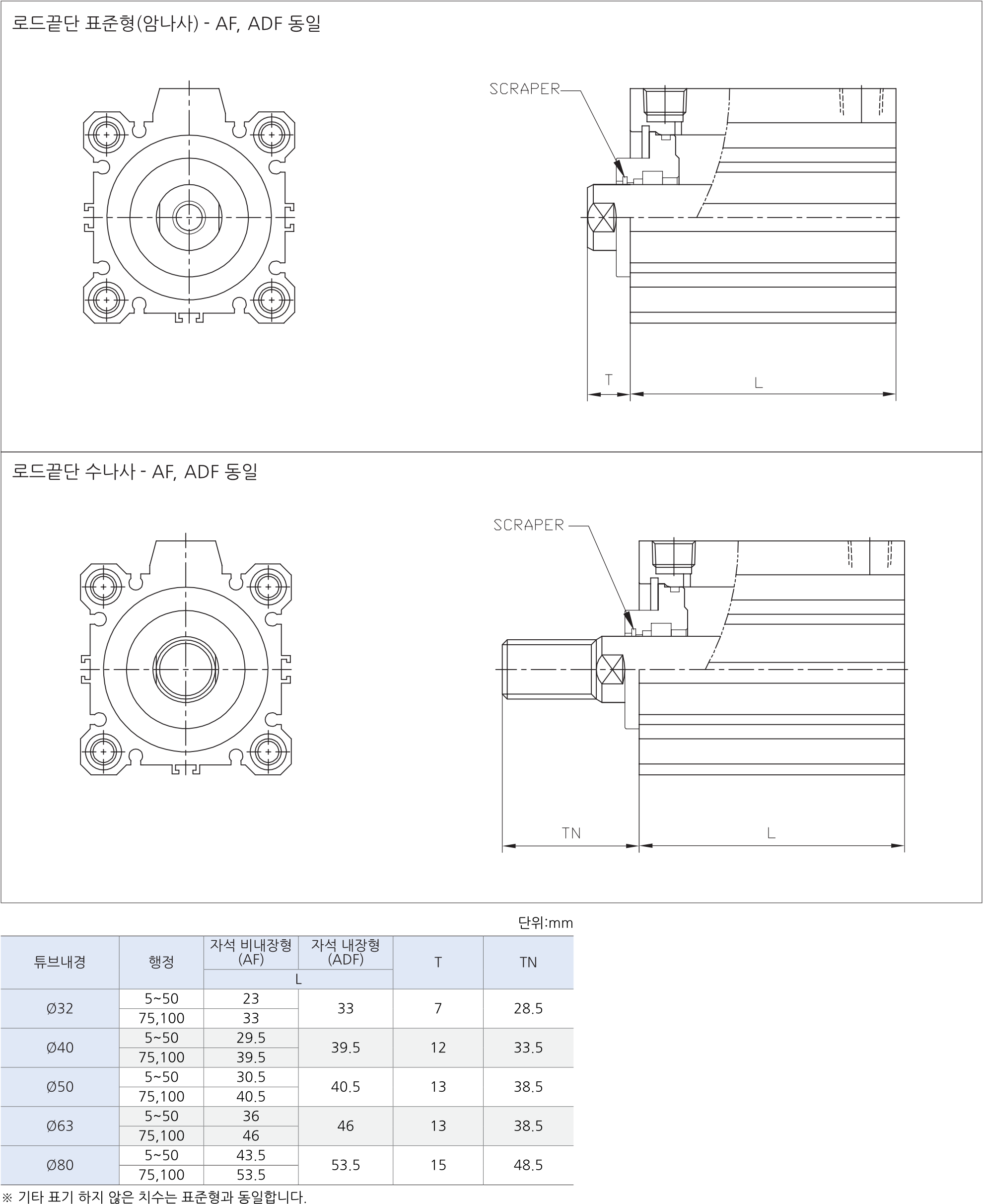

로드 끝단 나사 표준: 암나사, 옵션: 수나사

최저 사용 압력

Type Ø12 Ø16 Ø20 Ø25 Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø140 Ø160 Ø200
복동형 0.7 0.7 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5 0.5
단동형 2.5 2.5 1.8 1.8 1.7 1.5 1.3 -

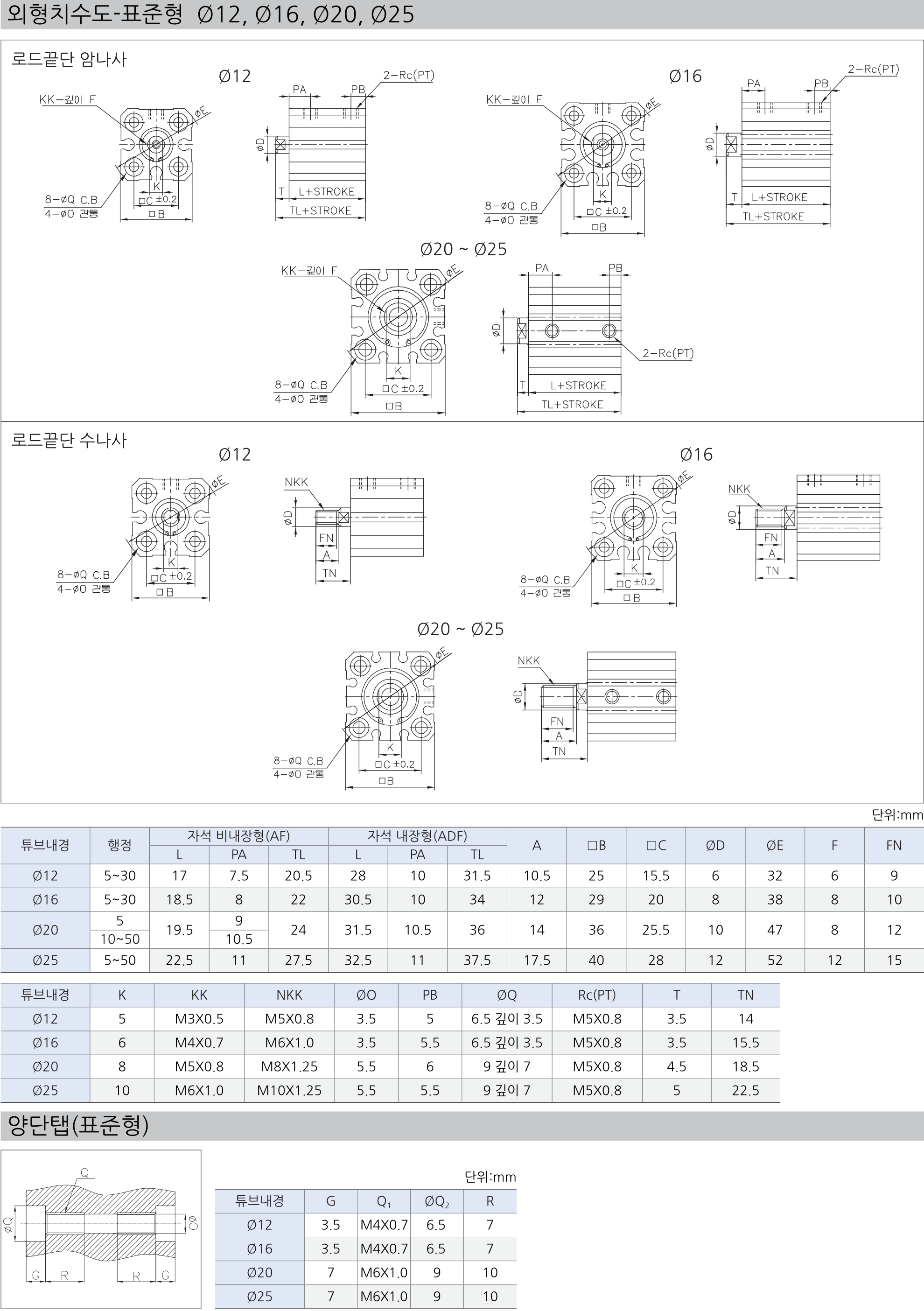

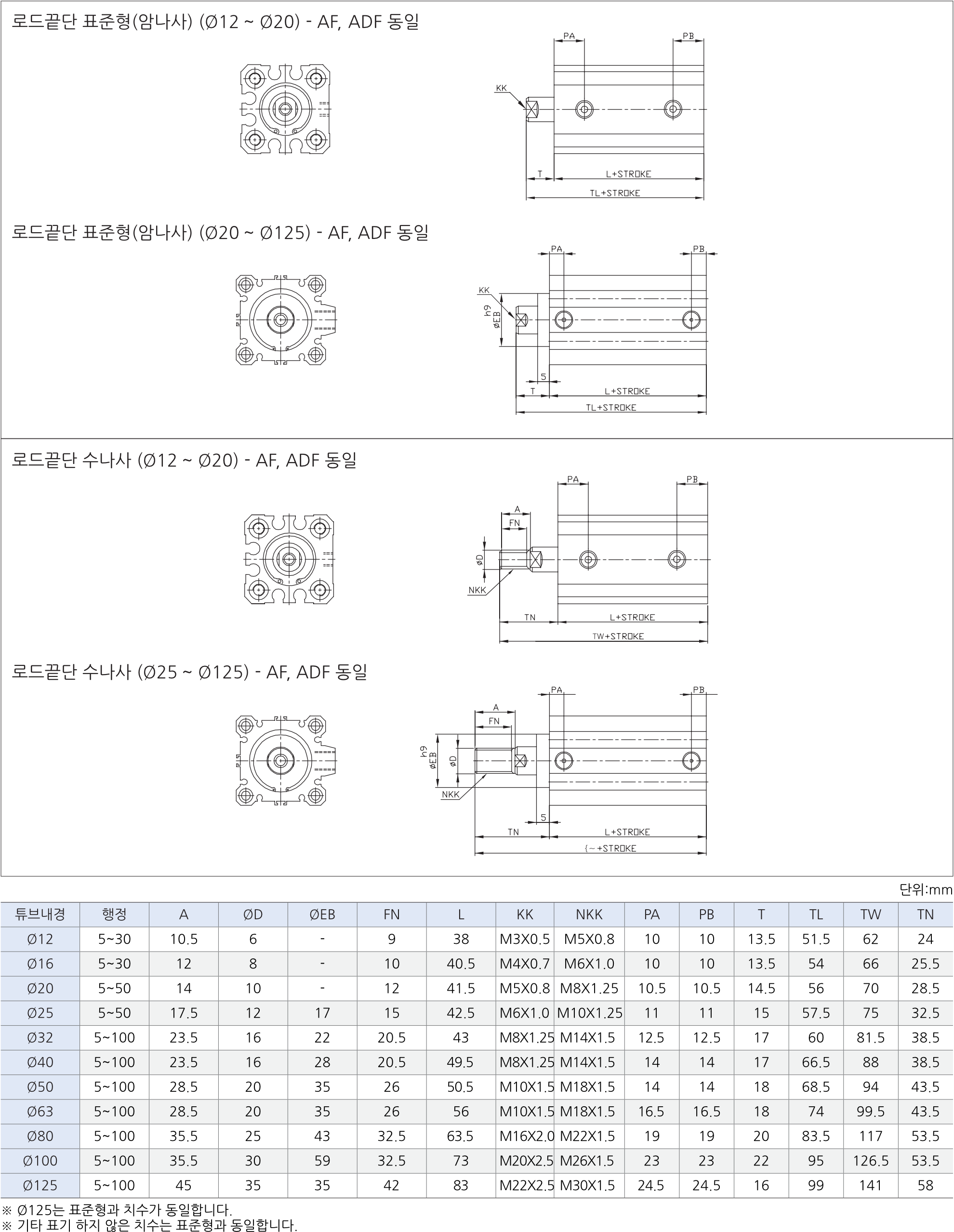

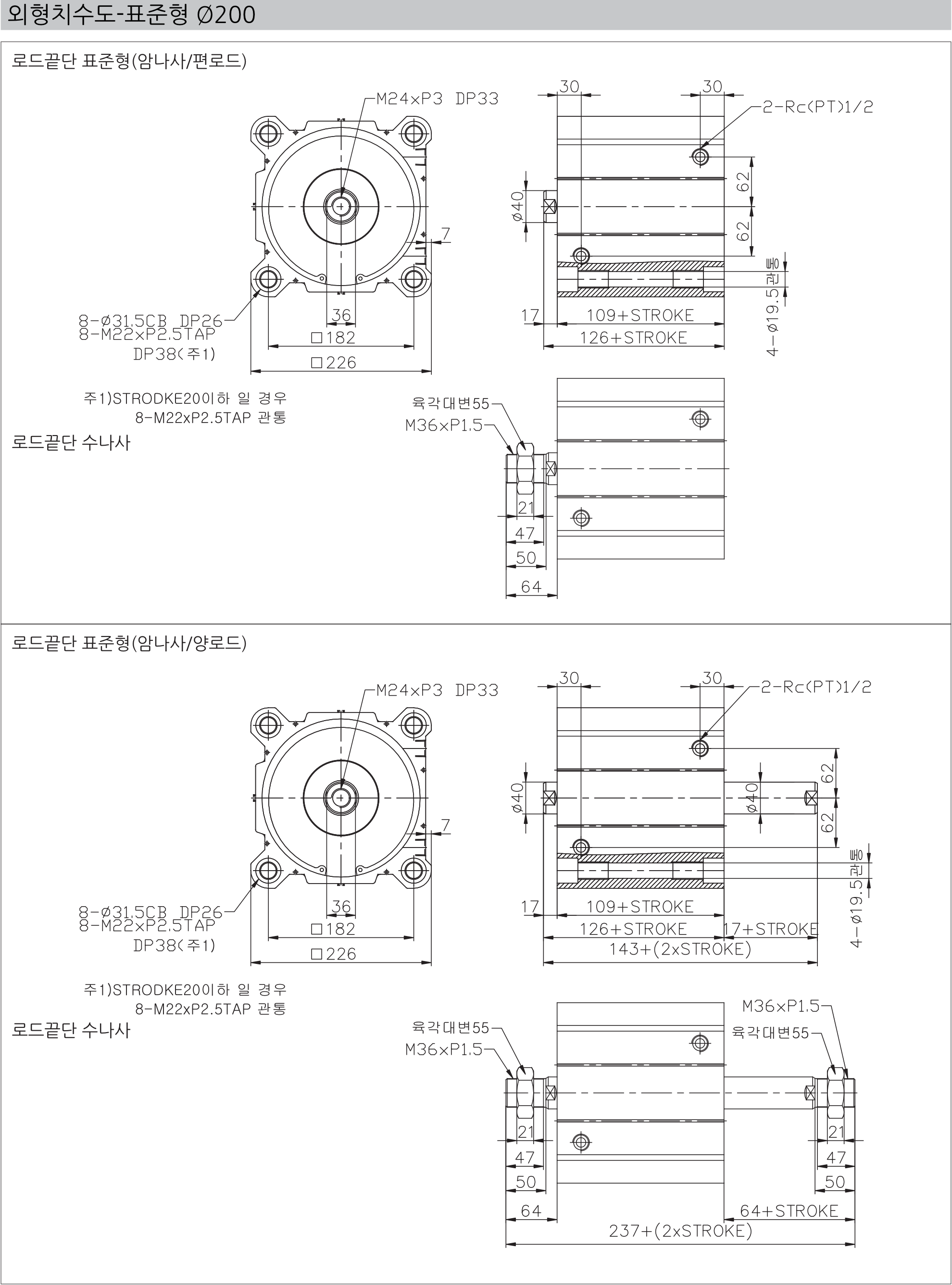

표준형

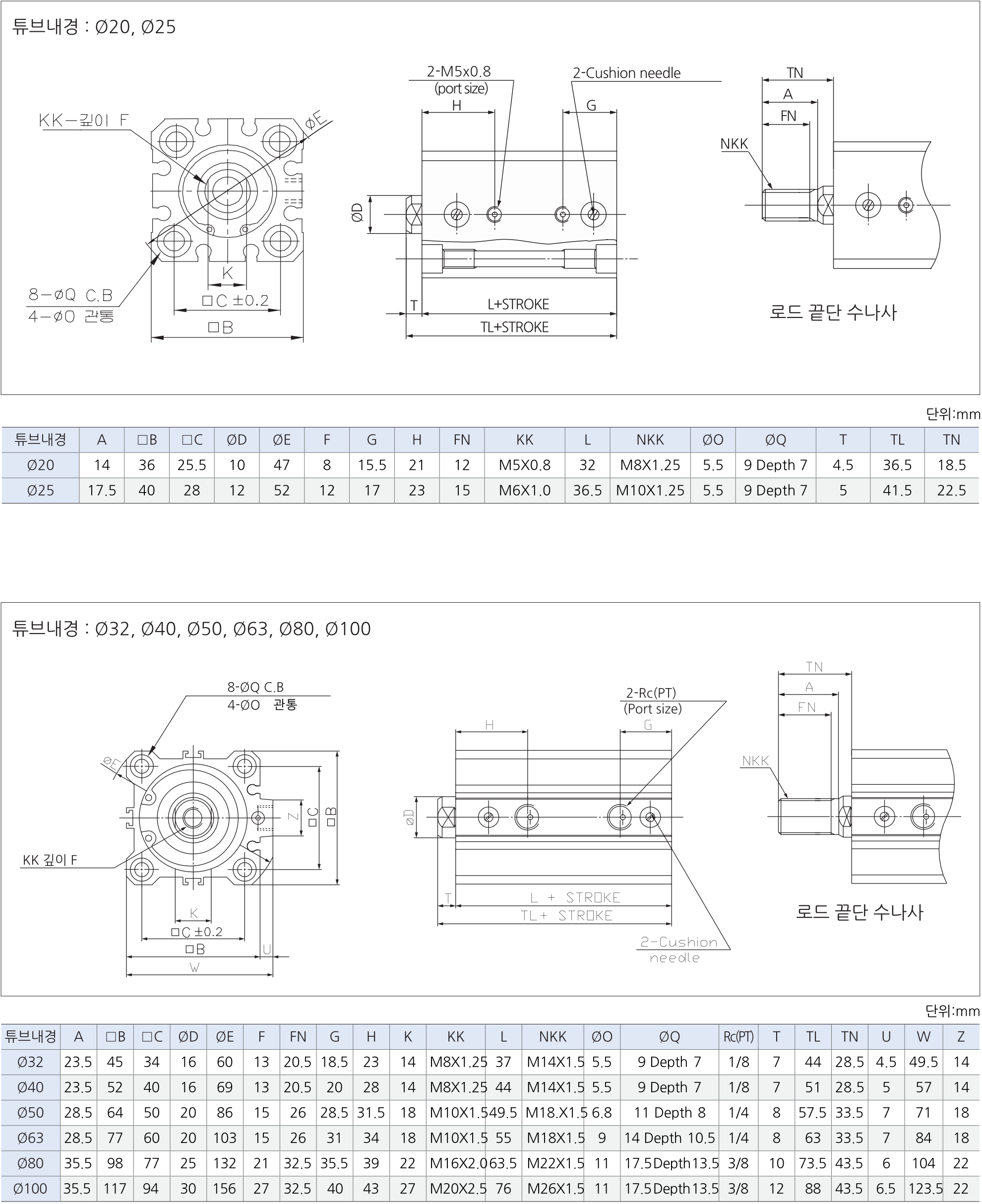

에어쿠션 타입
