제품
← 
공압 실린더

ACP

핀 실린더
KCC
산업표준
특주 가능

위치 검출용 자석 기본 내장.

컴팩트한 구조로 부착정도 향상.

Features

  • 내경 : Ø6, Ø10, Ø16
  • 행정 : 5 ~ 60mm

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

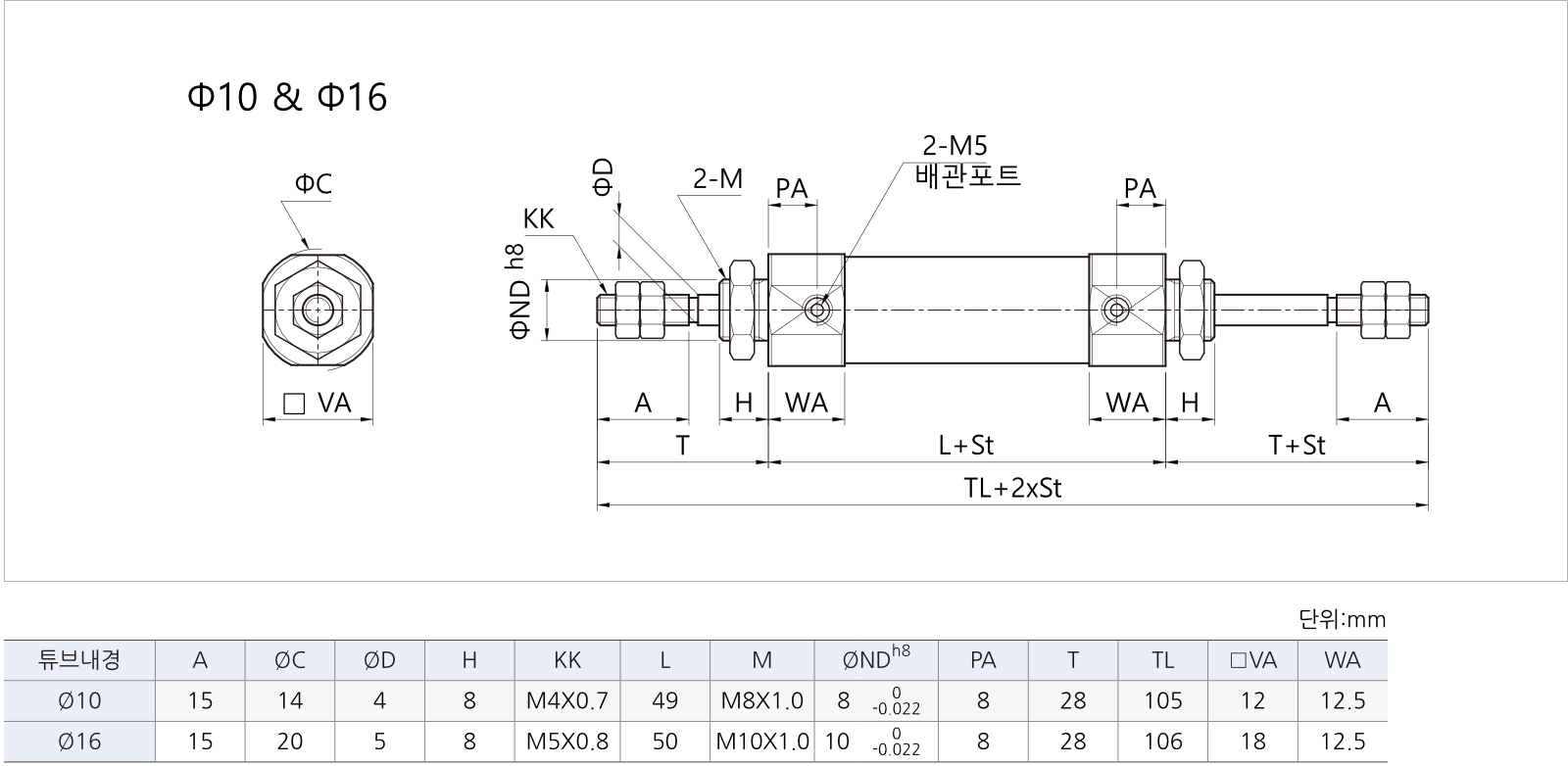

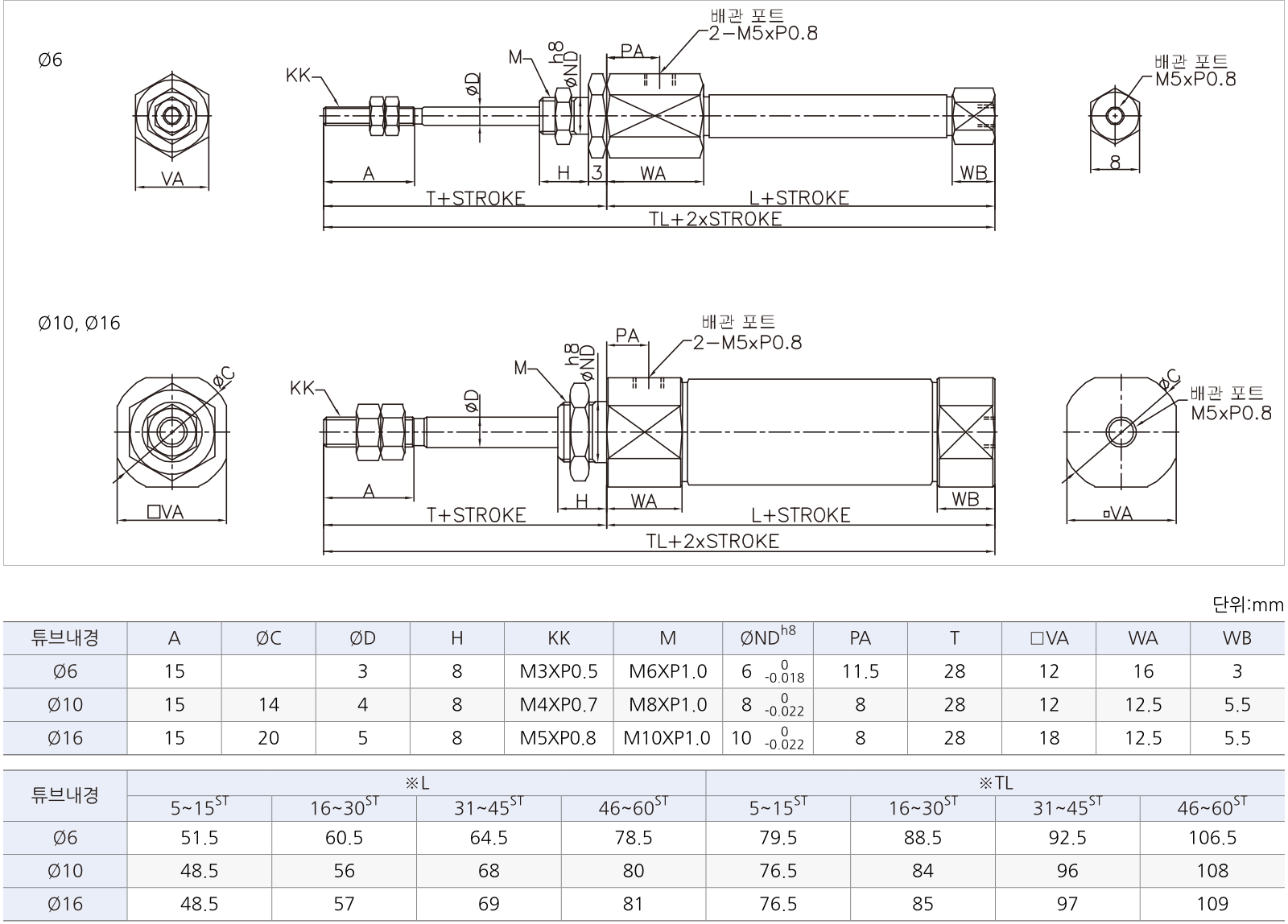

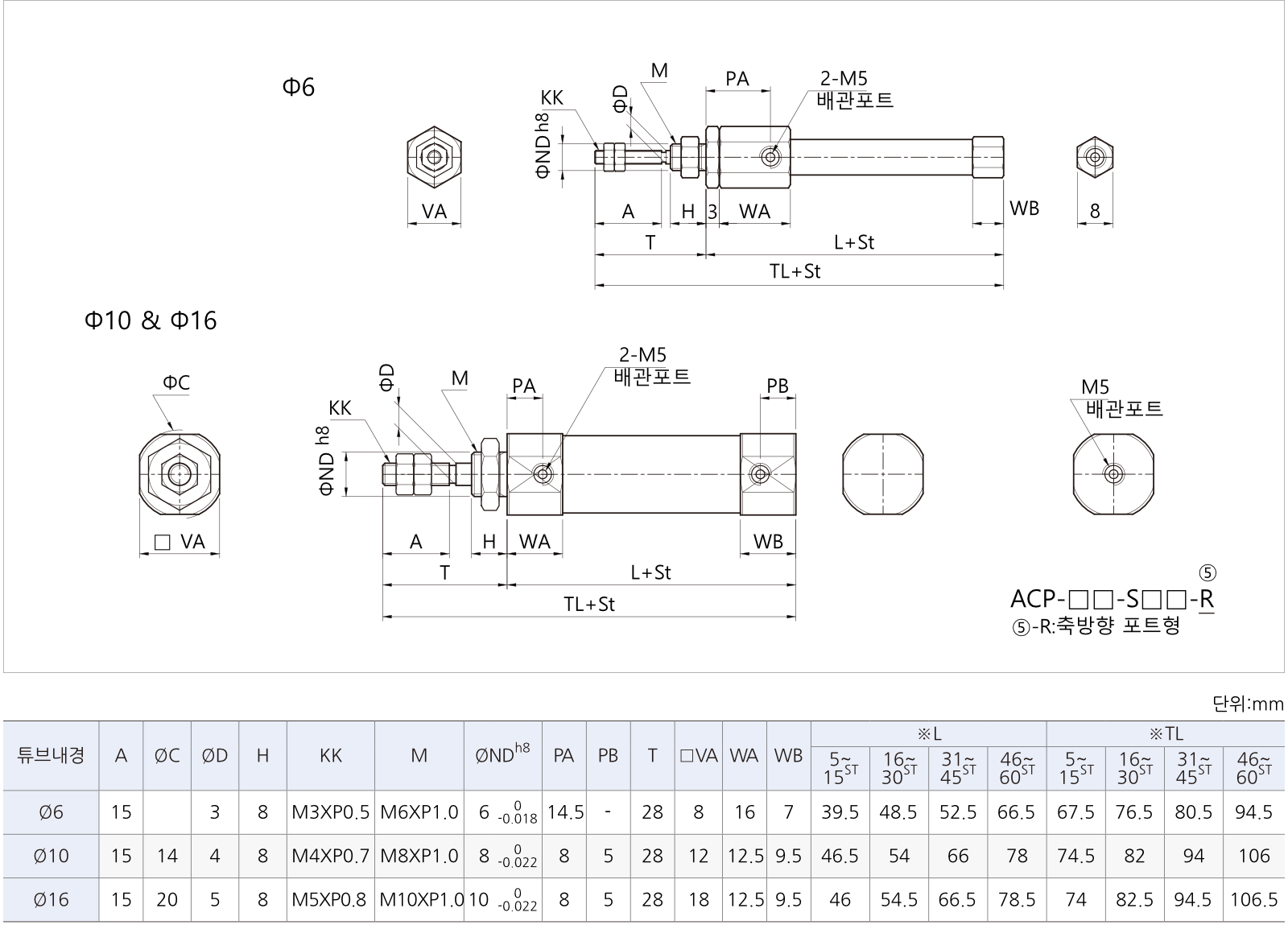

Type 복동 편로드 복동 양로드 단동 전진 단동 후진
사용 유체 압축 공기
보증 내압력 9.9kgf/㎠ (1.0MPa)
최고 사용압력 6.9kgf/㎠ (0.7MPa)
최저 사용압력 Ø6 : 1.2kgf/㎠ (0.12MPa)
Ø10, Ø16: 0.6kgf/㎠ (0.06MPa)		 Ø6 : 1.5kgf/㎠ (0.15MPa)
Ø10, Ø16: 1.0kgf/㎠ (0.1MPa)		 Ø6 : 2.0kgf/㎠ (0.2MPa)
Ø10, Ø16: 1.5kgf/㎠ (0.15MPa)		 Ø6 : 2.5kgf/㎠ (0.25MPa)
Ø10, Ø16: 1.5kgf/㎠ (0.15MPa)
주위온도 및 사용유체 온도 -10℃ ~ 70℃(오토스위치 없음)
-10℃ ~ 60℃(오토스위치 부착)
피스톤 속도 50~750mm/sec
쿠션 러버 쿠션
급유 무급유 (단, 급유시 터빈유 ISO VG32 또는 상당품)
나사 공차 KS 2급
행정길이 허용차 0. +1.0
