제품
← 
공압 실린더

ACM

중형 실린더
KCC
산업표준
특주 가능

위치 검출용 자석 기본 내장

쿠션 링 개선과 특수 패킹 사용으로 쿠션 성능 대폭 개선

Features

  • 내경 : Ø40 ~ Ø100
  • 행정 : 5 ~ 1,000mm (초과행정 별도문의)
  • 에어쿠션 및 자석 기본 내장

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type 무급유 저유압형
단동 복동
유체 압축공기 유압작동유
보증내압력 14.7kgf/㎠ (1.5MPa)
최고 사용압력 9.9kgf/㎠ (1.0MPa) 저유압 L type: 9.9kgf/㎠(1.0MPa)
저유압 G type: 24.5kgf/㎠(2.5MPa)
최저 사용압력 0.5kgf/㎠ (0.05MPa) 1.0kgf/㎠ (0.1MPa)
주위온도, 사용유체 온도 5℃ ~ 60℃
피스톤 속도 50~500mm/sec 0.5~300mm/sec
쿠션 양쪽 에어쿠션 없음
나사공차 KS class 2
행정길이 허용차 ~250st: 0. +1.0 , ~1,000st: 0. +1.4 , ~1,500st: 0. +1.8
No Parts Material Note
1 Tube A6063-T5
2 Rod cover AL DC12
3 Head cover AL DC12
4 Rod SM45C
5 Piston AL DC12
5-1 Piston(A) AC4C for ACM Ø80, Ø100
6 Magnet holder AC4C for ACM Ø80, Ø100
7 Tie rod SM20C
8 Rod nut SS400
9 Tie rod nut SM20C
10 Cushion niddle ST303

No Parts Material Bore size(mm) Remark
40 50 63 80 100
11 Dust seal N.B.R SDR-16 SDR-20 SDR-20 SDR-25 SDR-30 High low hydraulic type
12 Rod packing N.B.R DPR-16 DPR-20 DPR-20 DPR-25 DPR-30
12-1 Rod packing (G) N.B.R SKY-16 SKY-20 SKY-20 SKY-25 SKY-30 High low hydraulic type
13 Du bush SPCC DUB1612 DUB2015 DUB2015 DUB2015 DUB3020
14 Tube O-ring N.B.R Ø38x1.5 Ø48x1.5 S60 S77 S97
15 Cushion packing Urethane KP-20 KP-24 KP-24 KP-30 KP-35
16 Piston packing N.B.R OPA-40 OPA-50 OPA-63 OPA-80 OPA-100
16-1 Piston packing (G) N.B.R HSD-40 HSD-50 HSD-63 HSD-80 HSD-100 High low hydraulic type
17 Magnet Ø40 Ø50 Ø63 Ø80 Ø100
18 Wearing Polyketon SWB40 SWB50 SWB63 SWB80 SWB100
19 Neddle O-ring N.B.R S8 S8 S8 S8 S8
20 Rod O-ring N.B.R - - - S16 S20

패킹세트 구성

유지보수를 위한 기본 패킹세트(씰키트) 구성.

No Parts Quantity
1 Rod packing 1ea
2 Tube O-ring 2ea
3 Cushion packing 2ea
4 Piston packing 1ea
5 Wearing 1ea
6 윤활유 50g

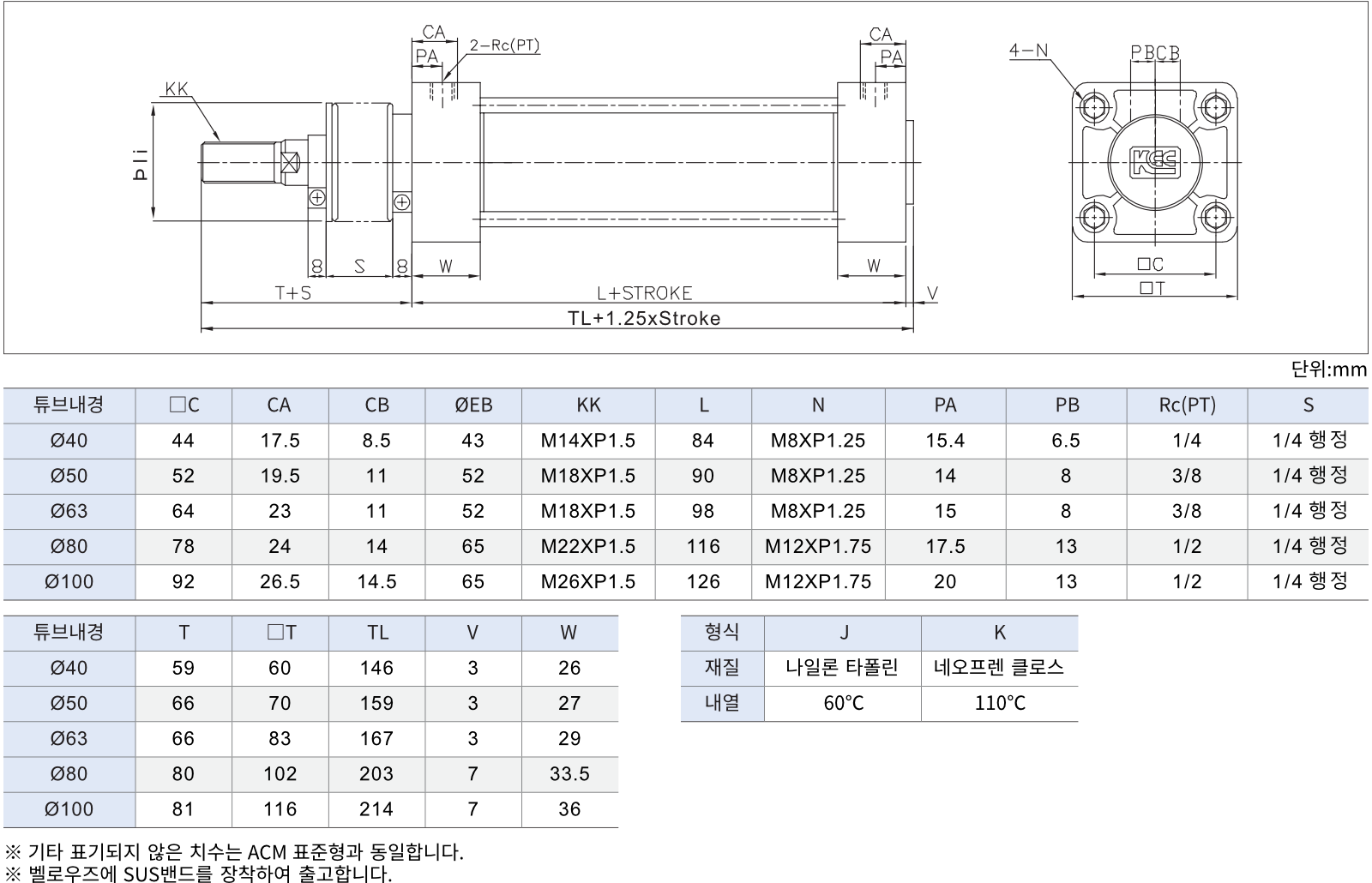

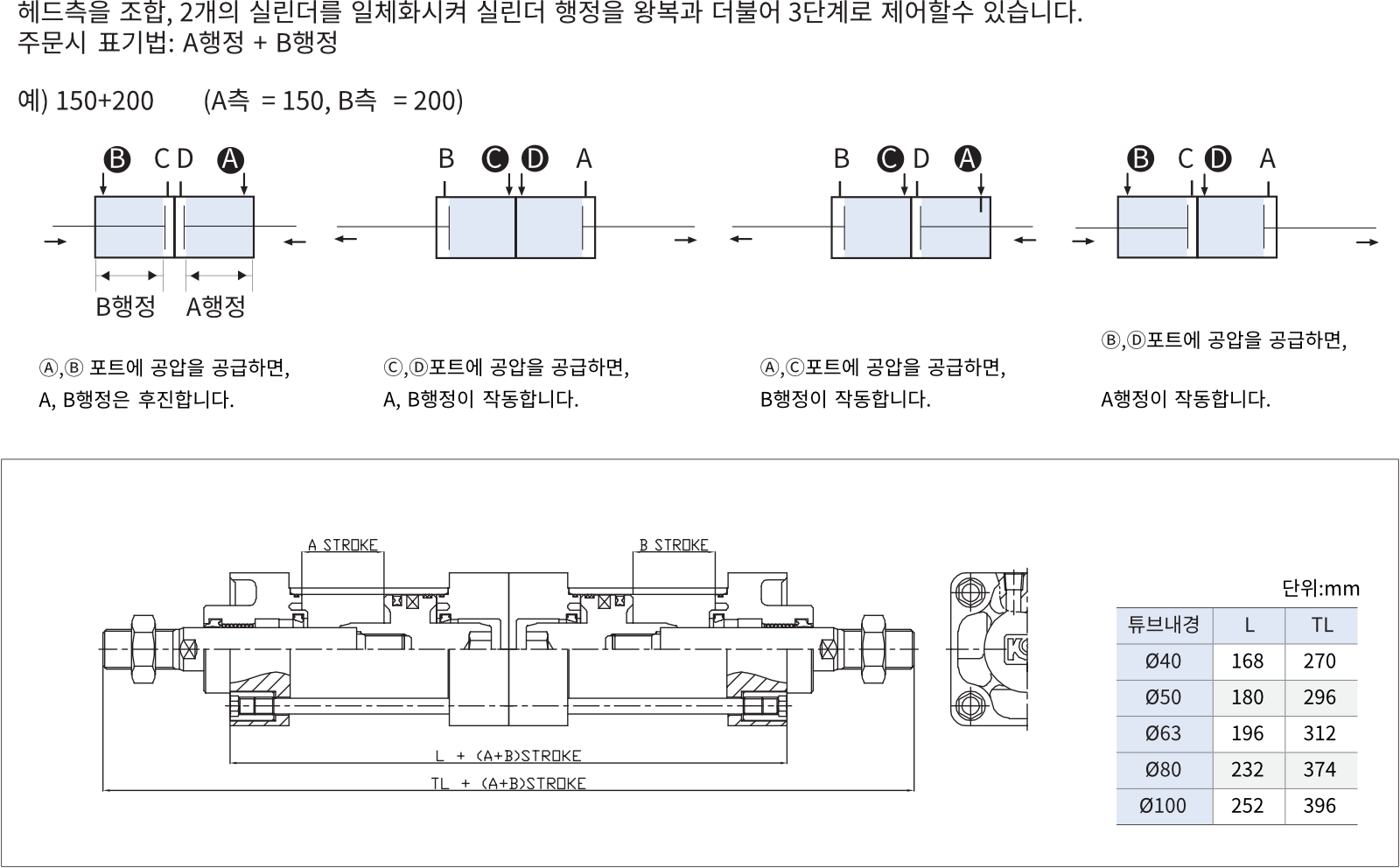

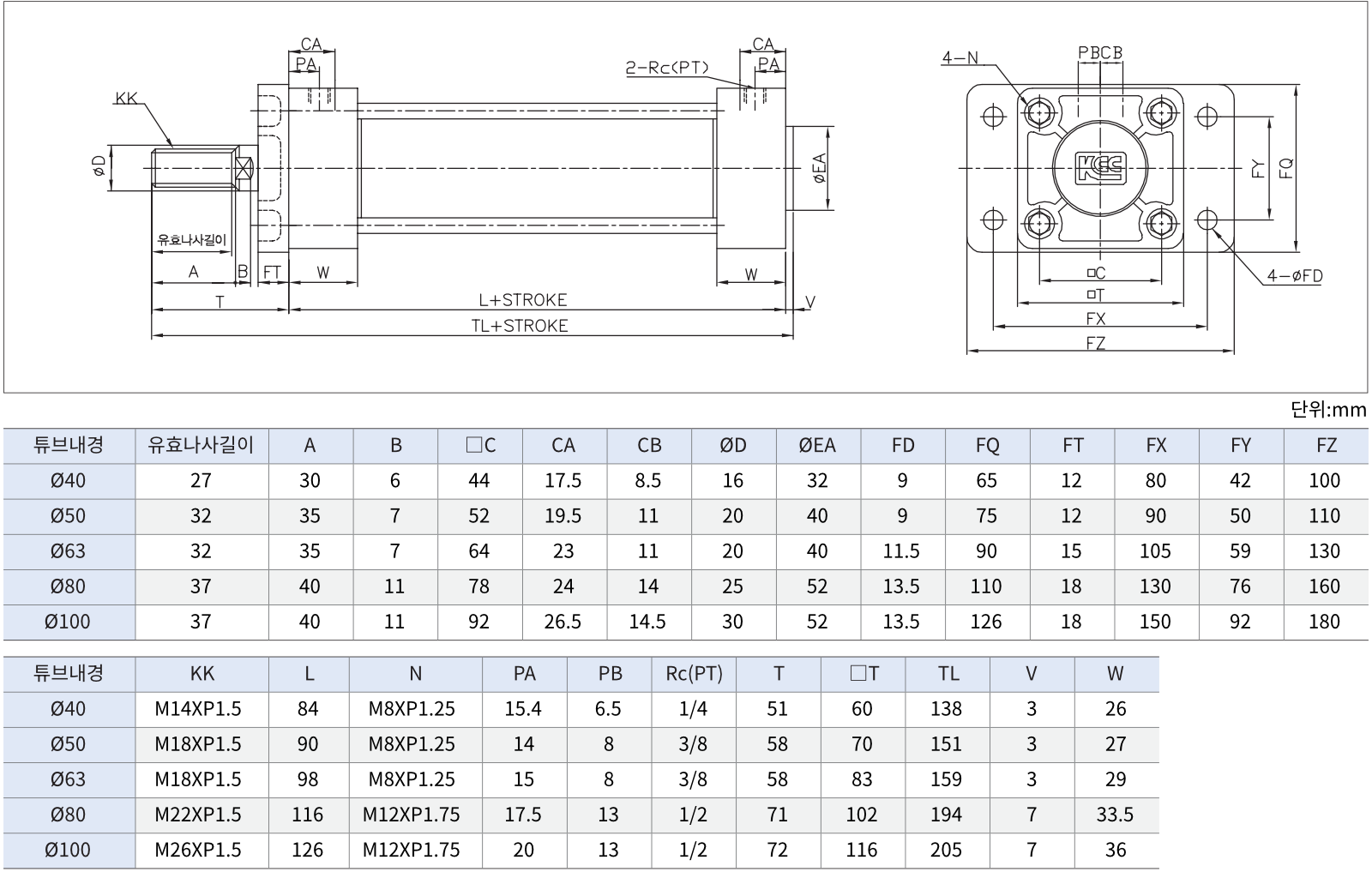

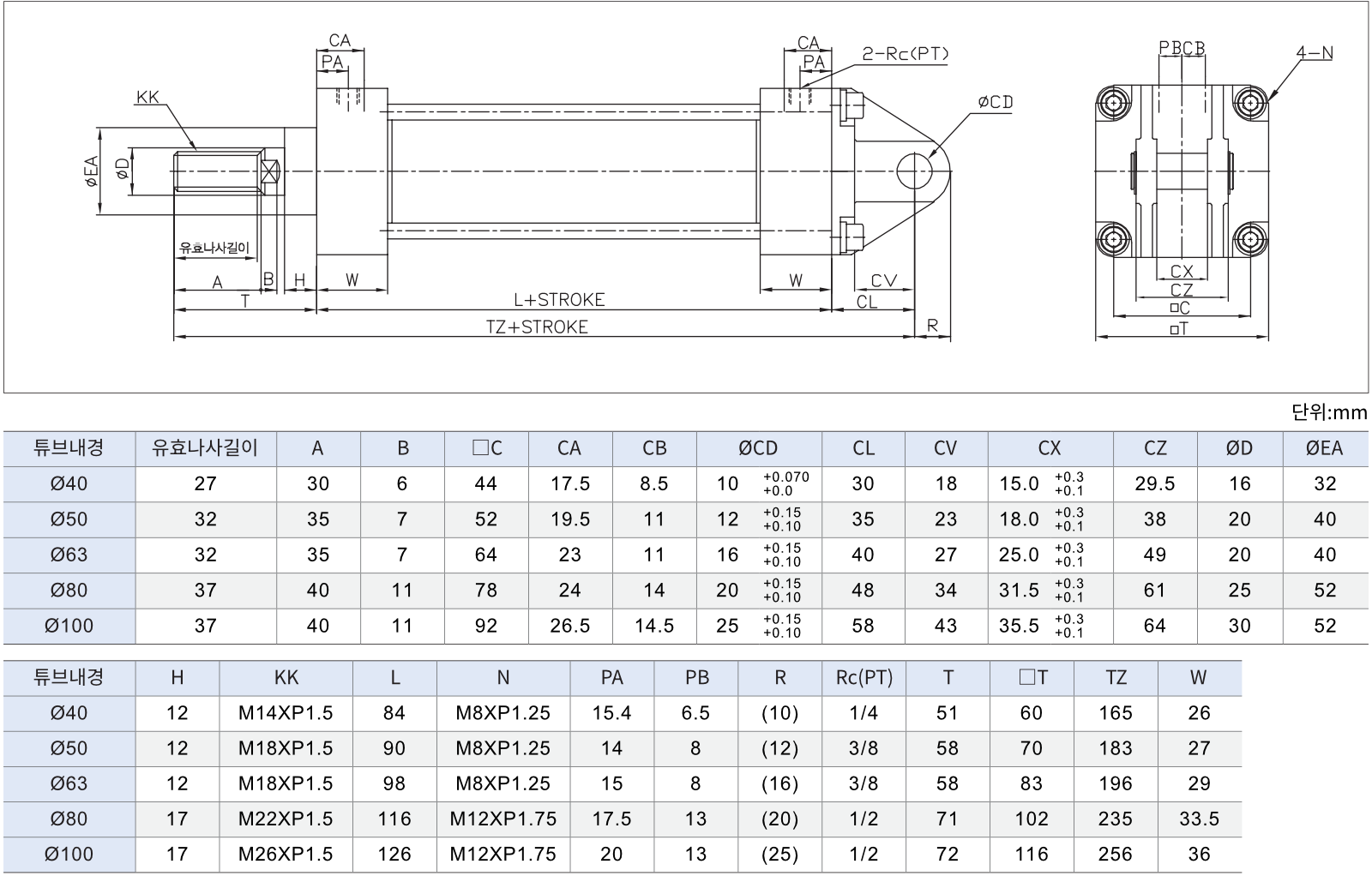

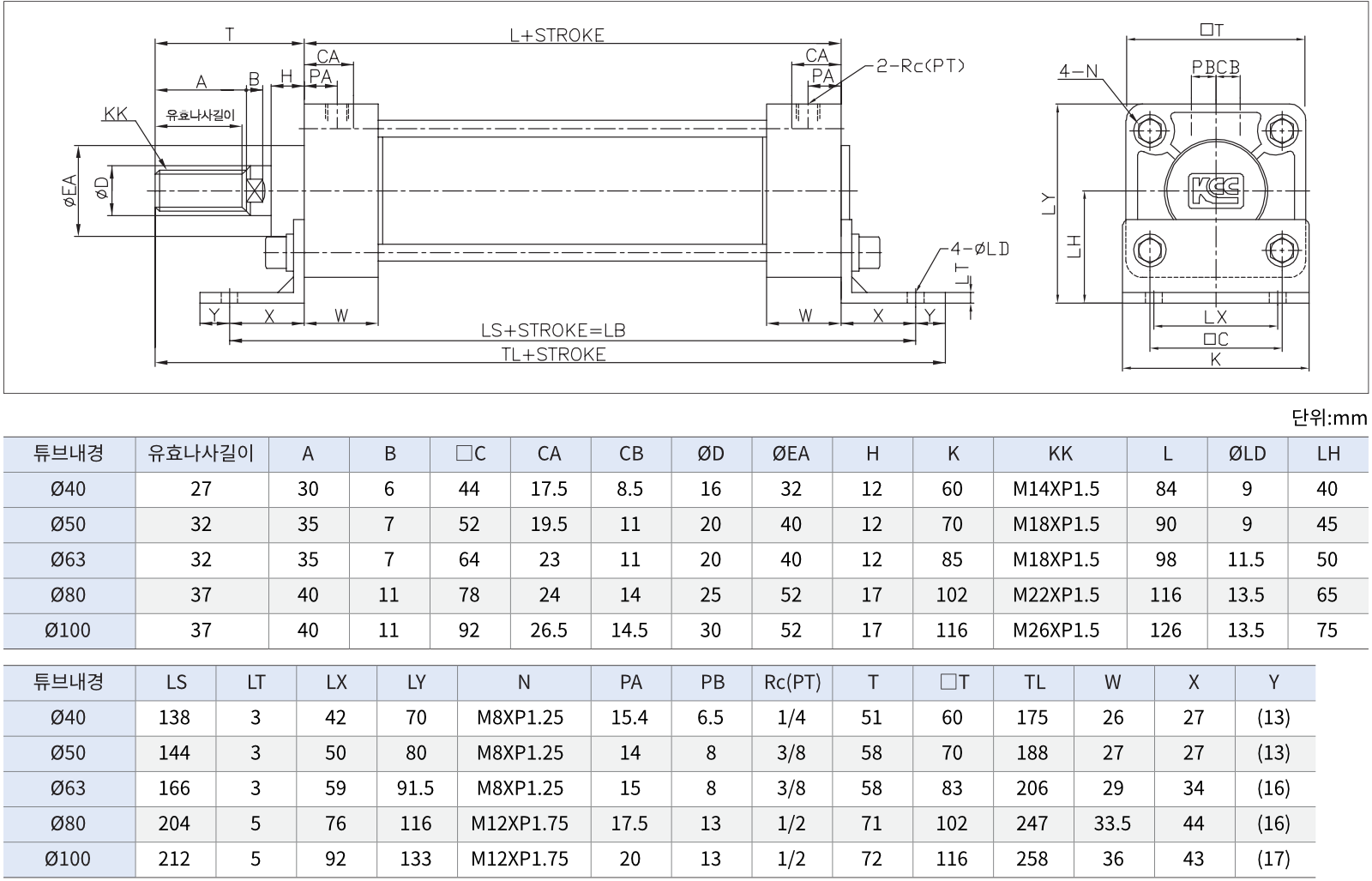

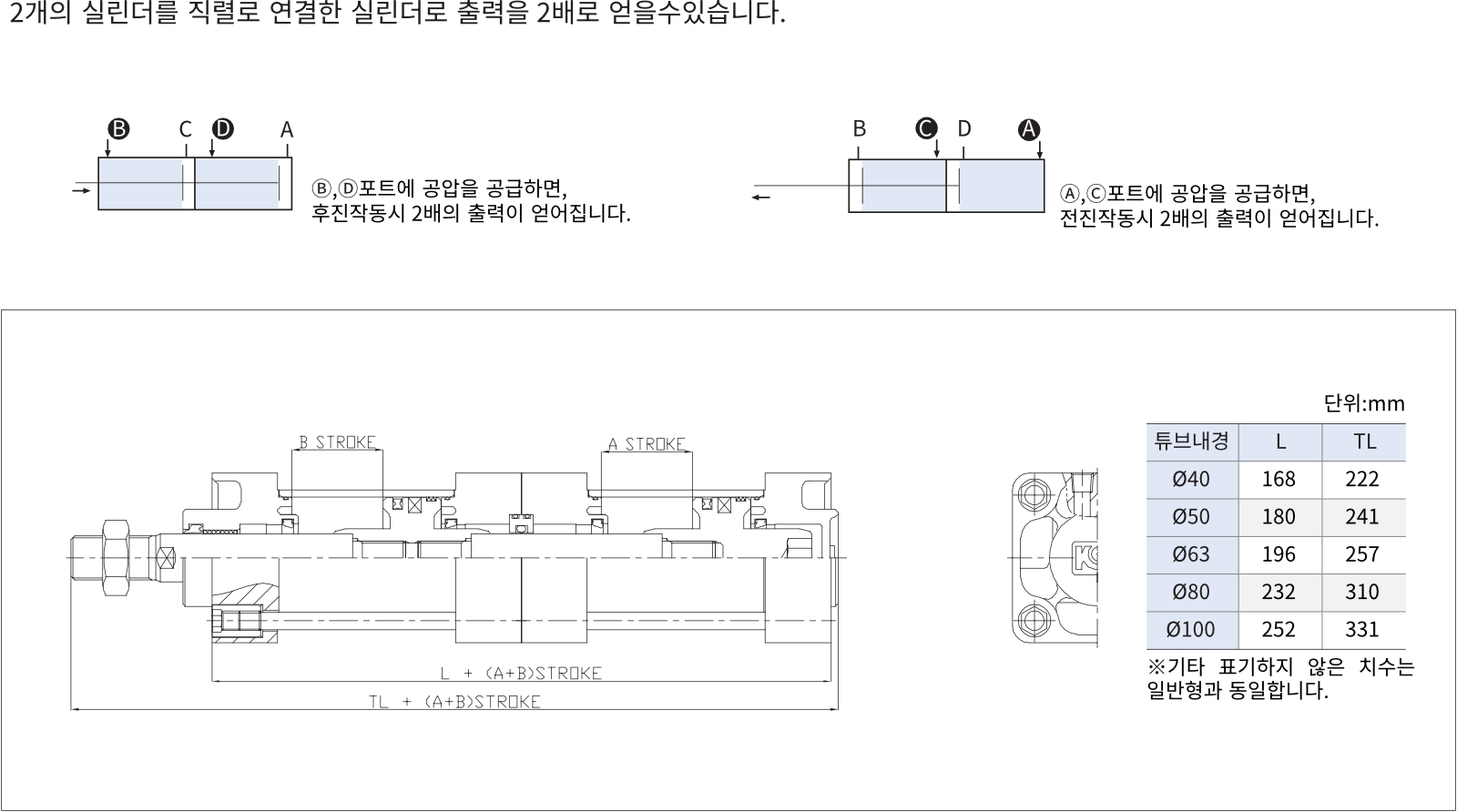

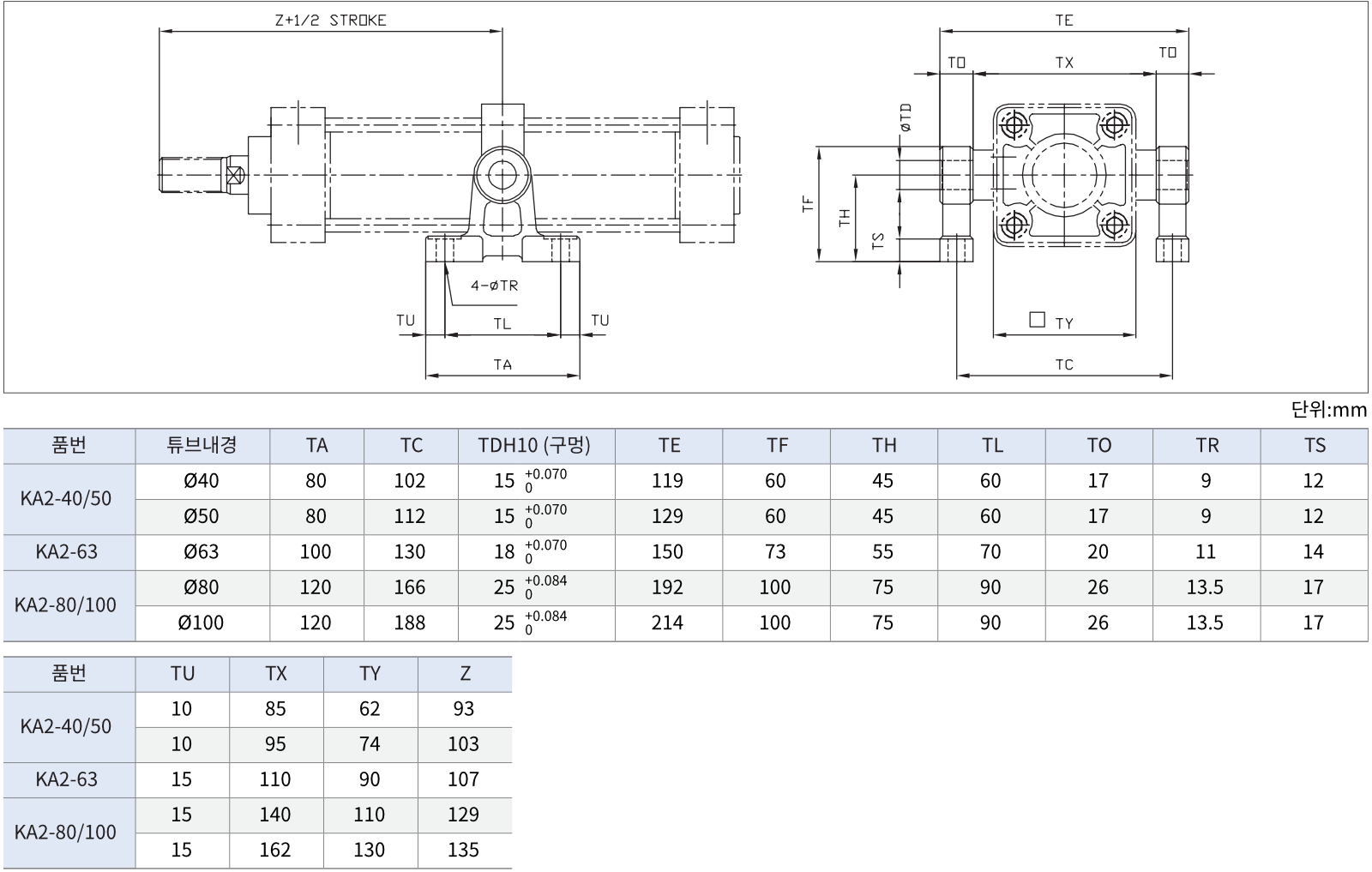

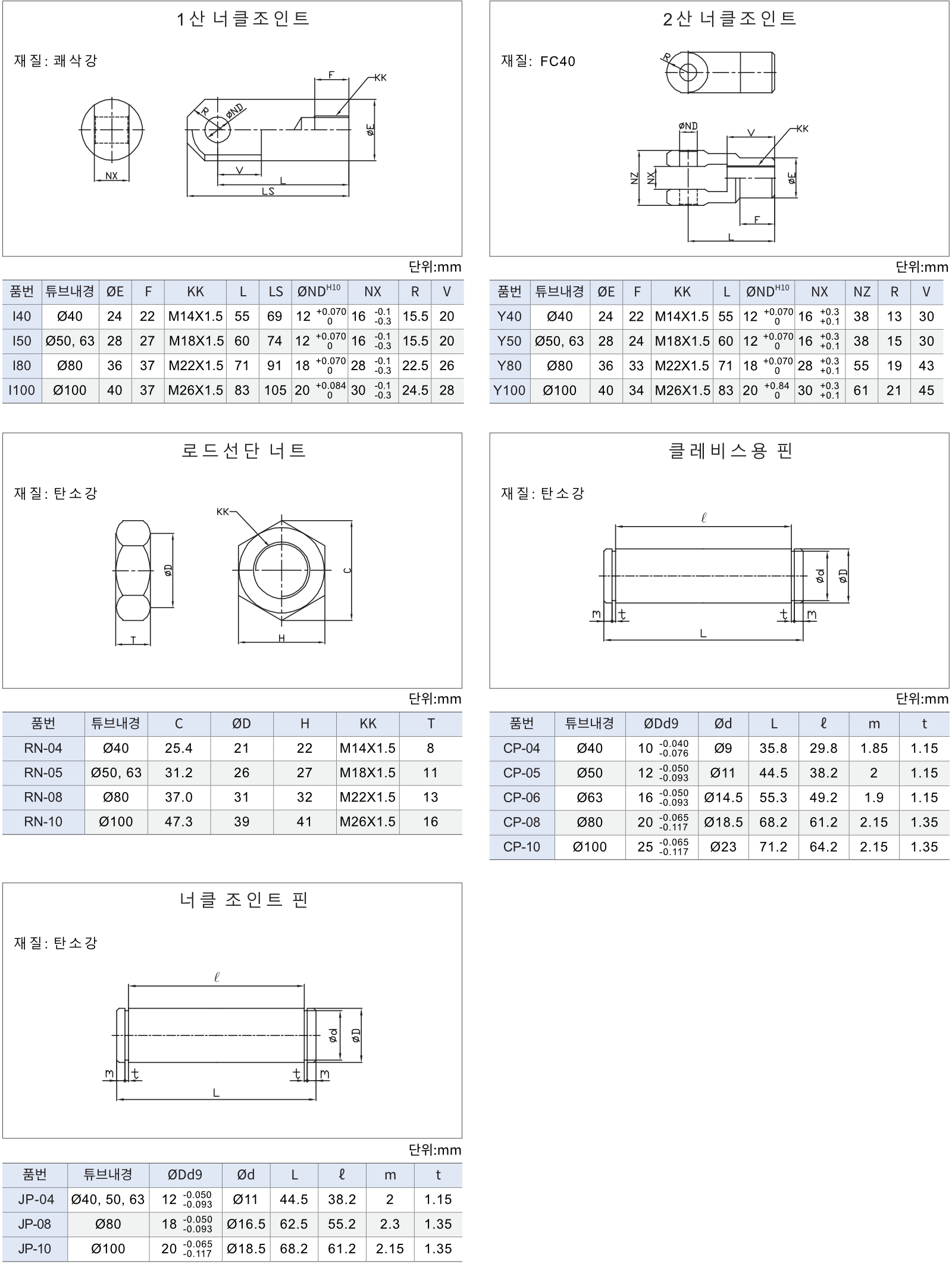

ACM_NB50_S25

ACM_NB50_S50

ACM_NB40_S25

ACM_NB40_S50
