제품
← 
공압 실린더

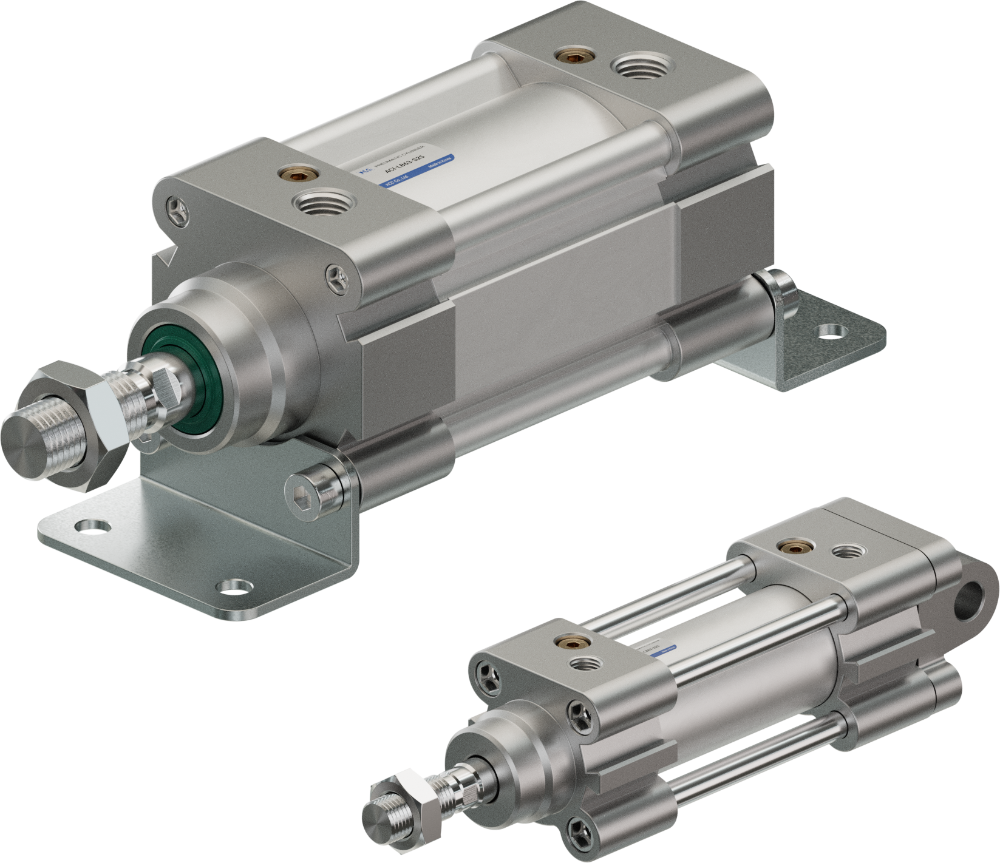

ACI/ACT

ISO 실린더
KCC
산업표준
ISO 규격

ISO 15552(구 ISO 6431)

견고한 웨어링 구조로 수명이 길고 초기 작동압력이 낮음

타이로드가 없는 알루미늄 튜브(ACI)로 내식성이 우수

Features

  • 내경: Ø32~Ø200
  • 표준행정: 25~1,000mm(내경별 표준 및 최대 행정은 사양표 참조)

Technical Data

카탈로그
사양
추가 기술자료

일반 사양

Type Ø32 Ø40 Ø50 Ø63 Ø80 Ø100 Ø125 Ø160 Ø200
유체 압축공기
보증내압력 1.5MPa(15bar)
사용압력 0.5~1.0MPa
주위온도, 사용유체 온도 -20℃ ~ 70℃ (단, 동결이 없을 것)
피스톤 속도 30~500mm/sec
쿠션 조절형 에어 쿠션
쿠션 조절 행정 27 30 36 40 50
행정길이 허용차 ~Ø250: 0. +1.0, Ø251~Ø1,000: 0. +1.5, Ø1,001~Ø1,500: 0. +2.0
포트 사이즈 1/8 1/4 3/8 1/2 3/4

표준 행정표

내경 표준행정(mm) 최대 표준행정(mm) 최대 행정(mm)
Ø32 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500 1,000 1,800
Ø40 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800 1,200 1,800
Ø50 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,200 1,800
Ø63 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 1,800
Ø80 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 1,800
Ø100 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 1,800
Ø125 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 1,800
Ø160 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 2,000
Ø200 25, 50, 75, 100, 125, 175, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1,000 1,500 2,000
